對夾式止回閥與法蘭旋啟式止回閥的對比

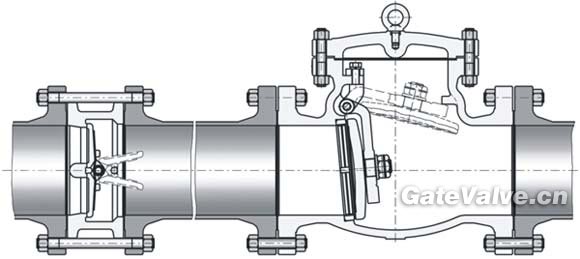

H76型對夾式雙瓣蝶形止回閥 H44型法蘭單瓣旋啟式止回閥
對夾式止回閥與法蘭單瓣旋啟式止回閥的對比
| 結構形式 | H76型對夾式雙瓣蝶形止回閥 | H44型法蘭單瓣旋啟式止回閥 |
| 水錘壓力 | 水錘壓力小，閥瓣行程短、并有彈簧輔助關閉、關閥速度快 | 水錘壓力很大，閥瓣行程長，需要較長的關閉時間 |
| H76型的水錘壓力只有H44型的1/2～1/5 | ||
| 尺寸和重量 | 結構長度很短、體積小、重量輕，便于閥門的安裝、搬運、存放及管道的布置，并能大量節約材料、降低成本 | 結構長度很長，體積笨大，重量很重 |
| H76型的結構長度只有H44型的1/4～1/6，H76型的重量只有H44型的1/4～1/10 | ||
| 流體阻力 | 流體阻力小，流體阻力系數ζ為2.6～0.7，隨著閥門口徑的增大，流體阻力系數減小 | 流體阻力小，流體阻力系數ζ為1.3～3，但在低壓工況下，閥瓣不能完全開啟，流體阻力大。流體阻力隨著閥門口徑的增大而增大 |
| 安裝 | 可水平安裝或垂直安裝，重量輕，不必為閥門設置支座 | 可水平安裝或垂直安裝，大口徑閥門重量重，需設置支座 |
| 開啟壓力 | 開啟壓力很小，閥瓣在很小的壓差下就能完全打開 | 開啟壓力較大，閥瓣在較大的壓差下才能完全打開 |
| 可靠性 | 閥門為整體結構，簡單緊湊、閥門關閉時沖擊力小，水錘壓力小，閥門壽命長，可靠性高 | 止回閥關閉時的巨大沖擊力及水錘壓力容易損壞閥門 |
