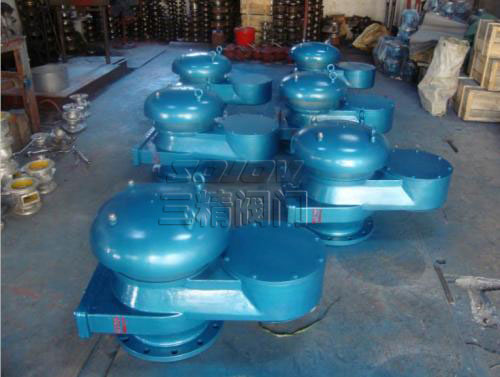

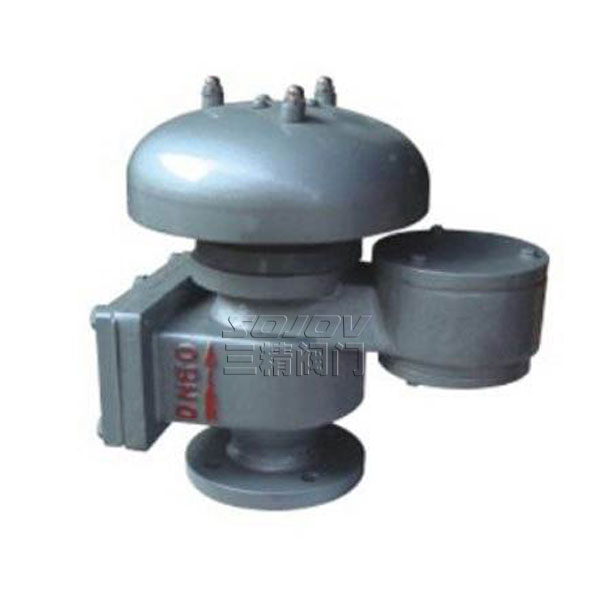

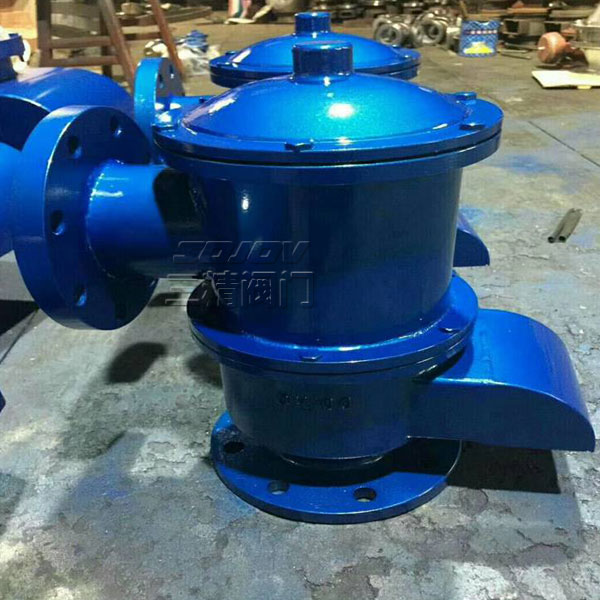

QZF-89全天侯防火防爆呼吸閥性能及特點：
全天侯防火防爆呼吸閥安裝在固定頂罐上的通風裝置,起減少油品蒸發損耗,控制儲罐壓力及阻止外界火焰傳入的作用。全天侯防火防爆呼吸閥具有通風量大，泄漏量小，耐腐蝕等特點，并有靜電接地線，使該閥與罐體保持等電位。全天侯防火防爆呼吸閥具有防凍性能，適用于寒冷地區。
|
呼吸閥 型號 ：QZF-89 |
呼吸閥 公稱通徑：50MM-300MM |
呼吸閥 使用壓力：0.6MPA -1.6MPA |
|
呼吸閥 連接方式：法蘭連接 |
呼吸閥 形式：自動 |
呼吸閥 主要功能：防止管道產生負壓 |
|
呼吸閥 使用介質：煤油、柴油、甲笨 |
呼吸閥 材質： 鑄鋼 不銹鋼 |
呼吸閥 標準：機械部標準或定做非標 |
QZF-89全天侯防火防爆呼吸閥主要技術參數：
|
正壓 |
353Pa (36mmH2O), 980.7Pa(100mmH2O) |
|
負壓 |
294.2Pa(36mmH2O) |
QZF-89全天侯防火防爆呼吸閥零部件材料：
|
閥體材料 |
碳鋼WCB、不銹鋼304、316、鋁合金 |
|
正壓閥盤材料 |
不銹鋼304、316、鋁合金 |
|
負壓閥盤材料 |
不銹鋼304、316、四氟PTFE |
|
環境溫度℃ |
-30~60 |
QZF-89全天侯防火防爆呼吸閥 國標法蘭連接外形尺寸：
GB、JB
|
規格 |
安裝尺寸（mm） |
||||
|
D1 |
D |
L |
H |
N-d |
|
|
DN50 |
Ø110 |
Ø140 |
362 |
360 |
4×14 |
|
DN80 |
Ø170 |
Ø185 |
513 |
445 |
4×18 |
|
DN100 |
Ø170 |
Ø205 |
513 |
445 |
4×16 |
|
DN150 |
Ø225 |
Ø260 |
640 |
610 |
8×18 |
|
DN200 |
Ø280 |
Ø315 |
770 |
700 |
8×18 |
|
DN250 |
Ø335 |
Ø370 |
918 |
828 |
12×18 |
|
DN300 |
Ø395 |
Ø435 |
1050 |
910 |
12×23 |
QZF-89全天侯防火防爆呼吸閥美標法蘭連接尺寸：
ANSI、API、ASME 可供JIS標準
|
規格 |
安裝尺寸（mm） |
||||
|
D1 |
D |
L |
H |
N-d |
|
|
2" |
120.5 |
152 |
362 |
360 |
4×14 |
|
3" |
152.5 |
190 |
513 |
445 |
4×18 |
|
4" |
190.5 |
229 |
513 |
445 |
4×16 |
|
6" |
241.5 |
254 |
640 |
610 |
8×18 |
|
8" |
298.5 |
343 |
770 |
700 |
8×18 |
|
10" |
362 |
406 |
918 |
828 |
12×18 |
|
12" |
483 |
432 |
1050 |
910 |
12×23 |
三精公司訂貨須知：
一、①QZF全天候防火呼吸閥產品名稱與型號②QZF全天候防火呼吸閥口徑③QZF全天候防火呼吸閥是否帶附件以便我們的為您正確選型④QZF全天候防火呼吸閥的使用壓力⑤QZF全天候防火呼吸閥的使用介質的溫度。二、若已經由設計單位選定三精公司的QZF全天候防火呼吸閥型號，請按QZF全天候防火呼吸閥型號直接向我司銷售部訂購。三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的三精閥門公司專家為您審核把關。感謝您訪問我們的網站【http://www.dashazhu.cn三精公司】如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
