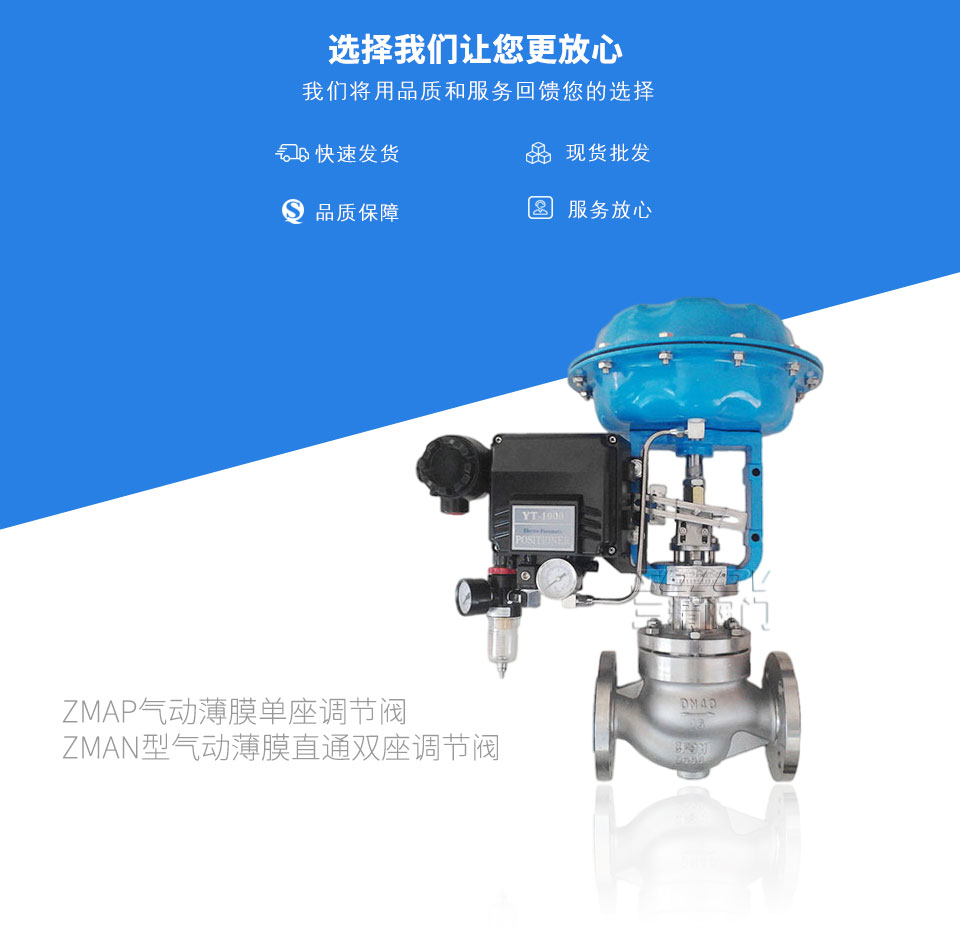

三精閥門 ZMAP氣動薄膜單座調節閥,ZMAN型氣動薄膜直通雙座調節閥可定制

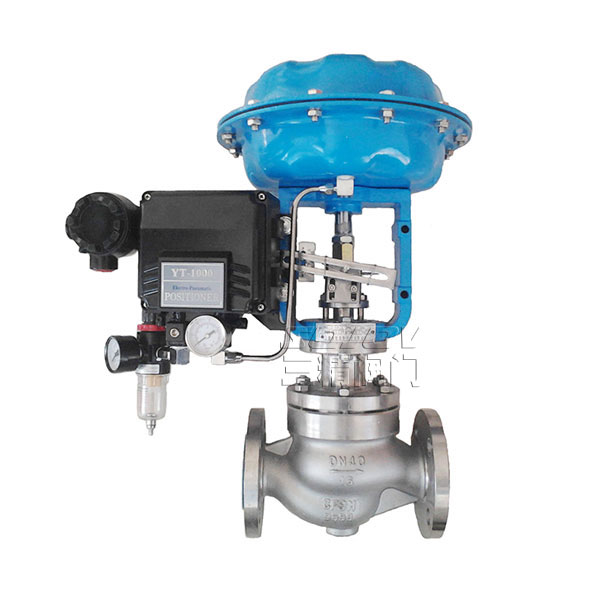

ZMAP氣動薄膜直通單座調節閥、ZMAN型氣動薄膜直通雙座調節閥

調節閥型號：ZMAP ZMAN	調節閥公稱通徑：25MM-400MM	調節閥使用壓力：1.6MPA -10MPA
調節閥連接方式：法蘭連接	調節閥形式：氣動	調節閥主要功能：控制流量
調節閥介質：各種介質	調節閥材質：WCB鑄鋼不銹鋼	調節閥標準：機械部標準或定做非標

產品概述：

采用雙號導向結構，配用多彈簧招執機構。具有結構緊湊、重量輕、動作靈敏、閥容量大、流量特性精確、拆裝方便等優點。廣泛應用于精確控制氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液位保持在給定值。特別適用于壓差較大，允許泄漏也較大且不是很清潔的介質場合。

ZMAP氣動薄膜直通單座調節閥、ZMAN型氣動薄膜直通雙座調節閥產品有標準型、波紋管密封型、夾套保溫型等多種品種。產品公稱壓力等級有PN16、40、64；閥體口徑范圍DN25～400。適用流體溫度有-250℃～+560℃范圍內多種檔次。泄漏量標準為Ⅲ級和Ⅳ級。流量特性為線性或百分比。多種多樣的品種規格可供選擇。

主要零件材料

閥體、閥蓋：HT200、ZG230—450、ZG1Cr18Ni9Ti

閥芯、閥座：1Cr18Ni9Ti、司鈦萊合金堆焊

填　　　料：聚四氟乙烯、柔性石墨、不銹鋼波紋管

墊　　　片：橡膠石棉板、1Cr18Ni9Ti、石棉纏繞墊片

膜　　　蓋：A3

波紋膜片：丁腈橡膠夾增強滌綸織物

彈　　　簧：60Si2Mn

閥桿、推桿：2Cr13、1Cr18Ni9Ti

襯　　　套：2Cr13

軟密封閥芯：增強聚四氟乙烯

主要技術參數

公稱通徑DN（mm）		25	32	40	50	65	80	100	125	150	200	250	300	400
額定流量系數　 Kv	單座	8	12	20	32	50	80	120	200	280	450	700	1100
	雙座	10	16	25	40	63	100	160	250	400	630	1000	1600	2700
額定行程L（mm）		16		25		40			60			100
膜片有效面積Ae（cm2）		280		400		600			1000			1600
公稱壓力PN（MPa）		1.6、4.0、6.4
固有流量特性		直線、等百分比
固有可調比R		50：1
信號范圍Pr（KPa）		20～200、40～200、20～60、60～100、80～240
氣源壓力Ps（MPa）		0.14～0.4
允許泄漏量		Ⅳ級（單座）、Ⅲ級（雙座）
工作溫度t （℃）	常溫型	-20～200、-40～250、-60～250
	散熱型	-40～450、-60～450
	高溫型	450～650
	低溫型	-60～-100、-100～-200、-200～-250

調節閥訂貨須知

用戶的訂貨時需提供調節閥介質,調節閥閥前壓力,閥后設定壓力,最大流量/每小時,壓差/流量對應比,確定閥門尺寸/連接方式標準最大行程開啟行程流量調節比壓力波動（精度）壓力/溫度對應比,最大耐溫,閥體材質開關狀態（通斷電）,壓力等級,內泄漏率內部閥體結構/調節閥工作原理/調節閥安裝說明等相關技術資料當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的三精閥門公司專家為您審核把關感謝您訪問我們的網站【http://www.dashazhu.cn三精閥門公司】如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
