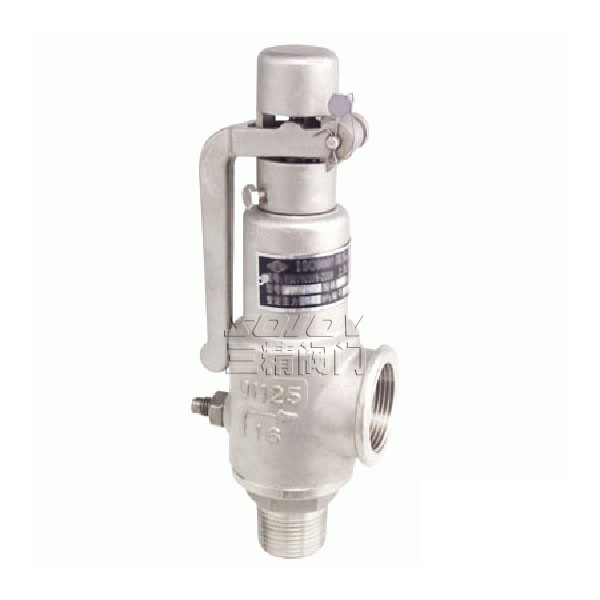

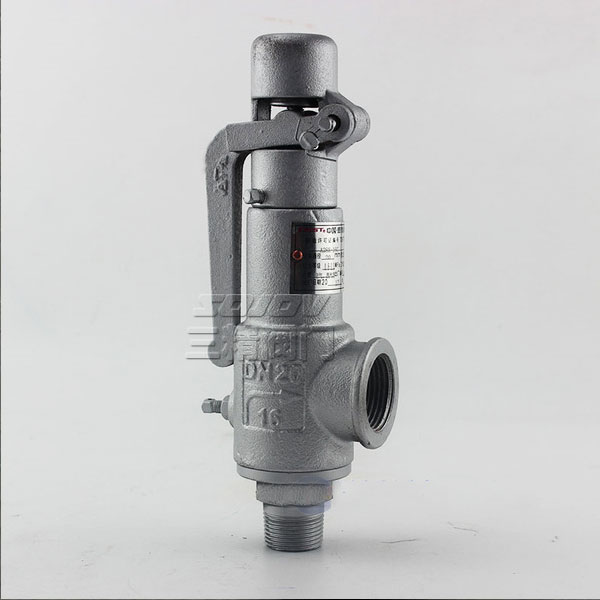

A28H全啟式外螺紋安全閥
型號：A28H
稱通徑：15MM-80MM
使用壓力：1.6MPA -4.0MPA
連接方式：外螺紋連接
形式：彈簧式
主要功能：泄壓保護作用
使用介質：蒸汽
材質：鑄鋼.不銹鋼
標準：機械部標準或定做非標
A28H螺紋安全閥適用于工作溫度≤200℃的空氣、蒸汽、水、氮?dú)浠旌蠚獾冉橘|(zhì)的設備或管路上,A28Y-P/10R8螺紋安全閥適用于工作溫度≤200℃有腐蝕性介質的設備或管路上，作為超壓保護裝置
| 安全閥型號：A28H | 安全閥公稱通徑：15MM-80MM | 安全閥 使用壓力：1.6MPA -4.0MPA |
| 安全閥 連接方式：外螺紋連接 | 安全閥 形式：彈簧式 | 安全閥主要功能：泄壓保護作用 |
| 安全閥 使用介質：蒸汽 | 安全閥 材質：鑄鋼.不銹鋼 | 安全閥標準：機械部標準或定做非標 |
螺紋安全閥主要零部件材料
|
NO. |
零件名稱 |
A28H材料 |
A28Y-P材料 |
A28Y-R8材料 |
|
1 |
閥體 |
HT200 |
ZG1Cr18Ni9Ti |
CF8M |
|
2 |
閥座 |
35 |
ZG1Cr18Ni9Ti |
CF8M |
|
3 |
調節圈 |
2Cr13 |
1Cr18Ni9Ti |
316 |
|
4 |
閥瓣 |
2Cr13 |
1Cr18Ni9Ti |
316 |
|
5 |
彈簧 |
50CrVA |
50CrVA包覆氟塑料 |
50CrVA包覆氟塑料 |
|
6 |
閥桿 |
2Cr13 |
2Cr13 |
316 |
|
7 |
調整螺桿 |
45 |
2Cr13 |
316 |
|
8 |
保護罩 |
ZG200-400 |
ZG200-400 |
CF8M |
|
|
密封面材料 |
堆焊D507 |
堆焊Co基硬質合金 |
|

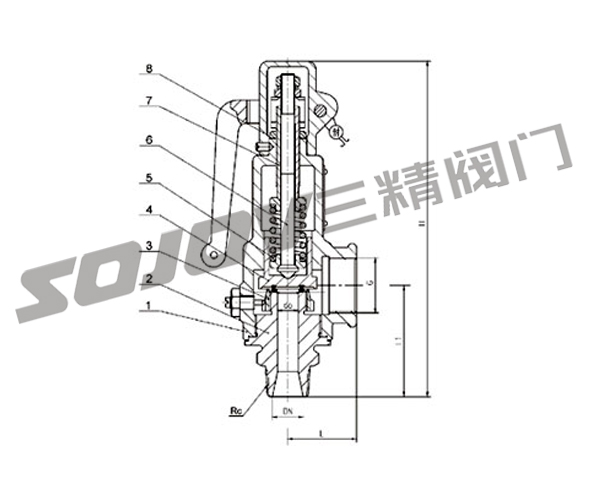

螺紋安全閥外形尺寸和連接尺寸
|
公稱通徑 |
尺寸 |
|||||
|
do |
Rc |
G |
L |
L1 |
H |
|
|
15 |
10 |
1/2" |
3/4" |
37 |
62 |
189 |
|
20 |
12 |
3/4" |
1" |
40 |
65 |
196 |
|
25 |
15 |
1" |
11/4" |
45 |
72 |
277 |
|
32 |
20 |
11/4" |
11/2" |
55 |
85 |
312 |
|
40 |
25 |
11/2" |
2" |
67 |
100 |
322 |
|
50 |
32 |
2" |
21/2" |
76 |
112 |
348 |
|
65 |
40 |
21/2" |
3" |
110 |
135 |
370 |
|
80 |
60 |
3" |
4" |
110 |
145 |
410 |
安全閥訂貨主要事項
安全閥介質, 壓力等級,開啟方式（全啟/微啟）設定起跳壓力,確定閥門尺寸,連接方式,標準最大耐溫,釋放流量/每小時,閥體材質,內部閥體結構,工作原理,安裝說明等相關技術資料.安全閥 選型主要依據就是（起跳壓力及整齊壓力流量溫度）口徑一般設計院會給出,而實際上通過蒸汽壓力,流量及起跳壓力,可以推測出安全閥 的尺寸.一般會比設計院所選出的口徑小一號.當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的三精閥門公司專家為您審核把關。感謝您訪問我們的網站【http://www.dashazhu.cn】
