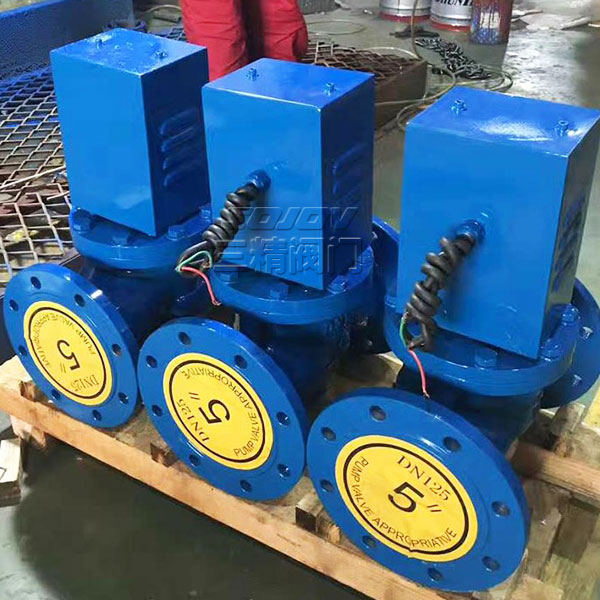

ZCM煤氣電磁閥

ZCM煤氣電磁閥產品特點及用途

ZCM煤氣電磁閥具有結構簡單、流量大，壽命長，安全可靠等特點。適用于城市煤氣、液化石油氣、天然氣等多種煤氣為加熱燃燒介質管路作二位式通斷切換，進行溫度自動控制的執行結構，它廣泛應用于紡織業、印染業的煤氣熱定型和玻璃、燈泡業的窯爐加熱及其它行業的煤氣加熱自控系統。

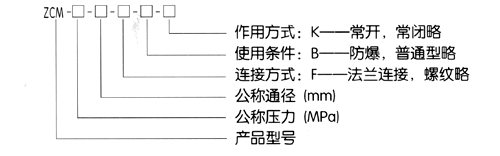

ZCM煤氣電磁閥型號規格說明

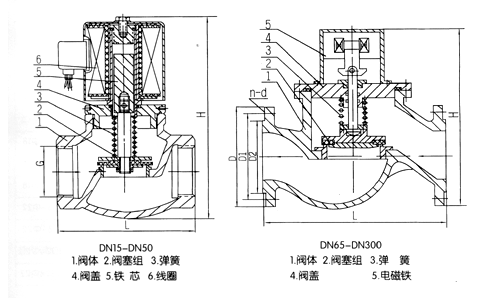

ZCM煤氣電磁閥結構及原理

本閥系一次開閥的直動式低壓電磁閥。控制介質通斷的閥口密封墊，通過閥桿直接與活動鐵芯相連。根據斷電時所處開關狀態的不同可分為常閉電磁閥和常開電磁閥，常閉電磁閥，斷電常位時，靠銜鐵自重、密封彈簧及介質壓力將閥口封住，切斷了被控介質的流道。電磁線圈通電后，電磁閥克服銜鐵自重及密封彈簧、介質壓力的作用力將活動鐵芯連同閥口密封墊吸上，打開閥口，被控介質便可流通了。常開電磁閥斷電時，電磁吸力等于零，在彈簧的作用下把動鐵芯、閥桿向上提起，閥門打開，介質流通。當通電時由于吸力作用動鐵芯下移，推動閥桿，閥門關閉，介質斷止。

ZCM煤氣電磁閥主要技術參數

ZCM煤氣電磁閥外形尺寸及連接形式

ZCM煤氣電磁閥安裝須知

安裝時電磁閥線圈向上，并保持垂直位置，電磁閥上箭頭或標記應與管道流向一致，不得安裝在有濺水或漏水的地方。

電磁閥的工作介質應清潔無顆粒雜質，電磁閥內件表面上的污物及過濾器，需定期清潔干凈。

在電磁閥發生故障時，為了及時隔離電磁閥，并保證系統正常運行，最好安裝旁路裝置（如圖一）。

在管路系統中，安裝在支路上的電磁閥通徑應小于主管道閥門的通徑（如圖二）。

安裝電磁閥前，管道必須清洗干凈。建議在閥前安裝過濾器，蒸汽管道安裝疏水閥。

不能將閥安裝在管道的低凹處，以免因蒸汽冷凝水、雜質等沉淀在閥內而防礙動作。

普通型不能在爆炸危險場合使用。

在管路剛性不足情況下，建議把閥前管道用支架固定，以免電磁閥工作時引起振動。

在安裝前，要注意看清產品標牌，認真閱讀使用說明書，判斷產品是否符合使用條件。

電磁閥前后管道上需安裝壓力表，以便觀察管道壓力。

ZCM煤氣電磁閥使用保養

建議使用單位派專人負責使用保養。

電磁閥安裝后需通入介質實驗動作數次，確認正常后方可投入正式使用。

應定期清洗大閥內外及銜吸合面的污物，注意不要損壞密封面。

電磁閥較長時間不用時，應關閉閥前手動閥，重新啟用時，蒸汽電磁閥應將冷凝水排除干凈，并作試動作數次，待開

關正常后方可投入使用。

電磁閥從管路上卸下不用時，應將內部零件拭凈并用壓縮空氣吹凈儲存。

使用時間較長時，如活塞與閥座間密封不好，可將活塞密封面重新磨平，現和閥座研磨。

工作時，要注意閥門前后壓力表，要求工作壓力不得超過額定壓力，工作壓差必須在額定壓差范圍內。當工作壓力超

過額定壓力或工作壓差超過額定壓差時，電磁閥要停止使用，關閉前后手動閥，以免電磁閥爆炸和泄漏。

ZCM煤氣電磁閥訂貨須知

訂貨時請注明型號、公稱通徑、公稱壓力、工作介質、工作壓差、介質溫度、電源電壓及功率、介質粘度。

電磁閥正常工作時的電壓為220,如超過此范圍，請訂貨時注明電壓波動量。其它規格電源電壓可做特殊訂貨

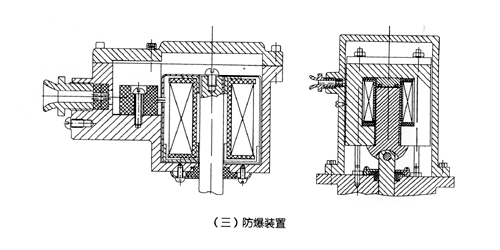

閥門的開通時間達12小時以上，請選用常開式電磁閥。當使用環境周圍有易燃易爆品，請選用防爆型電磁閥。（防爆型結構如下圖三）
