CS49H圓盤式法蘭蒸汽疏水閥(三精)

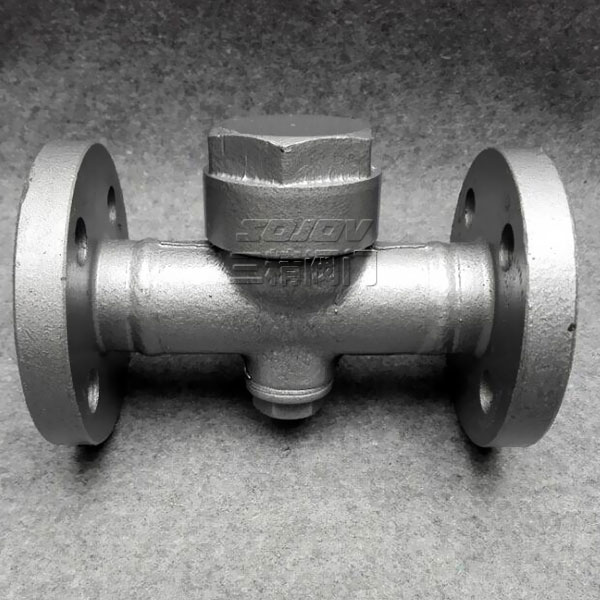

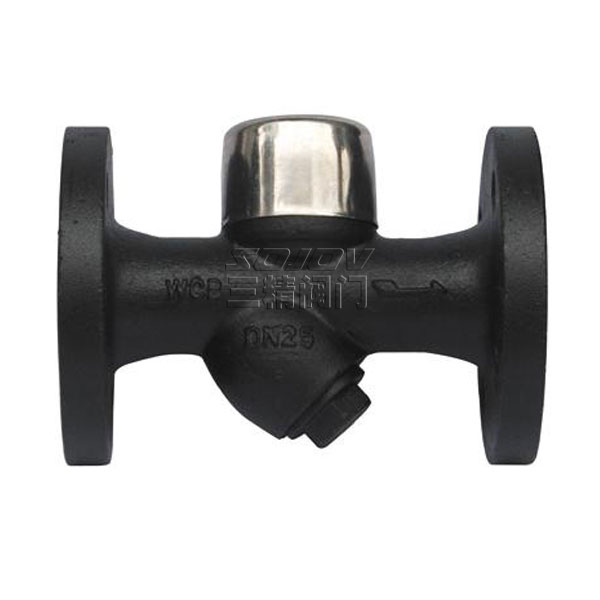

CS49H/CS49W圓盤式法蘭蒸汽疏水閥(三精)
力式疏水閥.JPG "三精閥門提供優質的蒸汽疏水閥")

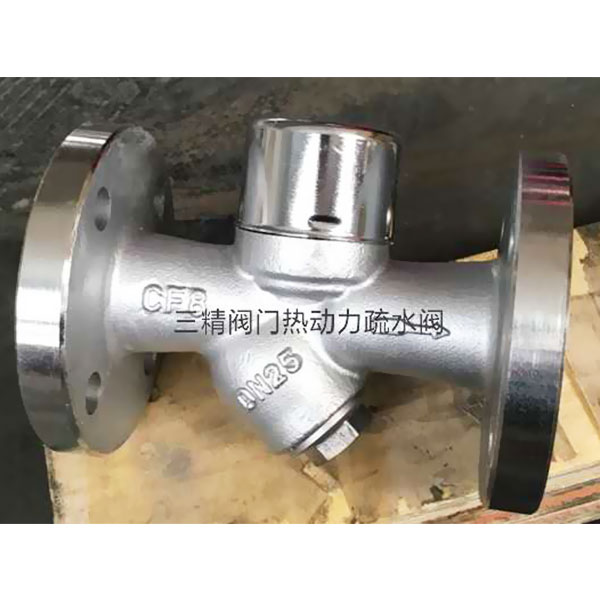

圓盤式蒸汽疏水閥是根據伯努力熱動力原理，利用蒸汽和凝結水的熱動力學不同的特性，引起動能和勢能動靜壓變化。使動作件閥片上下壓差變化，啟動閥片開啟和關閉，從而達到阻汽排水目的。

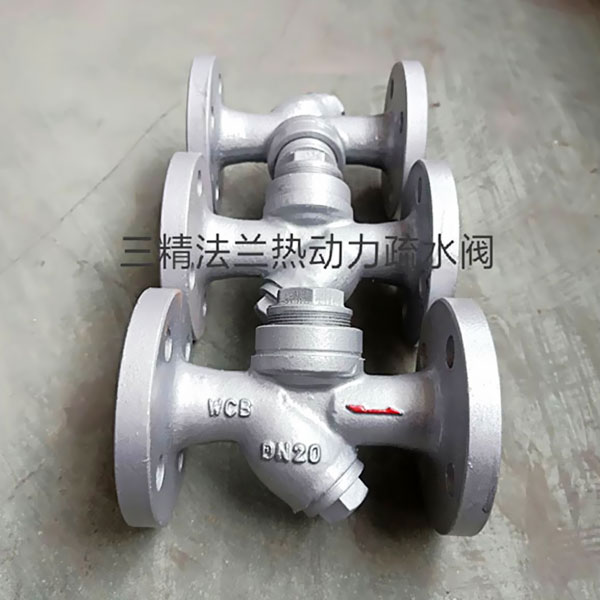

圓盤式法蘭蒸汽疏水閥特點
體積小，重量輕，不受安裝位置的限制。全部材質均為不銹鋼件，經久耐用，耐腐蝕。在室外不怕冷凍，能耐水擊，耐過熱。過冷度為 8 ℃ ，漏汽率小于實際排量 3% ，最大背壓 50% 。結構簡單，安裝維修方便。
圓盤式法蘭蒸汽疏水閥工作原理
疏水閥內有一個閥片，既是敏感件又是動作執行件。當裝置啟動時，管道出現冷卻凝結水，凝結水靠工作壓力推開閥片，迅速排放。當凝結水排放完畢，蒸汽進入疏水閥內，蒸汽的體積迅速擴大，蒸汽比凝結水的流速大，使閥片上下產生壓差，閥片在蒸汽流速的吸力下迅速關閉。當閥片關閉時，閥片受到兩面壓力，閥片下面的受力面積小于上面的受力面積，因疏水閥汽室里面的壓力來源于蒸汽壓力，所以閥片上面受力大于下面，閥片緊緊關閉。當疏水閥汽室里面的蒸汽降溫成凝結水，汽室里面的壓力消失。凝結水靠工作壓力推開閥片，凝結水又繼續排放，循環工作，間斷排水。
圓盤式法蘭蒸汽疏水閥主要性能以及零部件
|
部件名稱 |
CS19W-16-40C |
CS49W-16-40C |
|
閥 體 |
3Cr13 |
3Cr13 |
|
閥蓋、螺塞 |
2Cr13 |
2Cr13 |
|
閥 片 |
3Cr13 |
3Cr13 |
|
過 濾 網 |
304 |
304 |

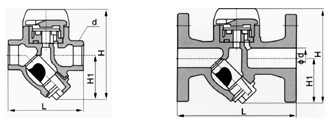

圓盤式法蘭蒸汽疏水閥型號規格外型尺寸表
|
產品型號 |
公稱通徑 |
連接方式 |
工作壓力 |
最高允許 |
外形尺寸 |
|||
|
L |
H |
H2 |
W |
|||||
|
CS49W-16-40C CS49H-16-40C |
15 |
法蘭 |
0.05-4.0 |
425 |
150 |
58 |
47 |
61 |
|
20 |
法蘭 |
0.05-4.0 |
425 |
150 |
58 |
47 |
61 |
|
|
25 |
法蘭 |
0.05-4.0 |
425 |
160 |
62 |
43 |
61 |
|
|
32 |
法蘭 |
0.05-40 |
425 |
210 |
78 |
52 |
79 |
|
|
40 |
法蘭 |
0.05-40 |
425 |
230 |
80 |
55 |
79 |
|
|
50 |
法蘭 |
0.05-40 |
425 |
230 |
80.5 |
64.5 |
79 |
|
|
65 |
法蘭 |
0.05-40 |
425 |
280 |
100 |
82 |
85 |
|
|
80 |
法蘭 |
0.05-40 |
425 |
310 |
118 |
92 |
110 |
|
|
100 |
法蘭 |
0.05-40 |
425 |
460 |
128 |
102 |
110 |
|
|
CS19W-16-40C CS19H-16-40C |
15 |
螺紋 |
0.05-40 |
425 |
80 |
47 |
54 |
47 |
|
20 |
螺紋 |
0.05-40 |
425 |
90 |
52 |
59 |
57 |
|
|
25 |
螺紋 |
0.05-40 |
425 |
95 |
59 |
62 |
57 |
|
|
32 |
螺紋 |
0.05-40 |
425 |
105 |
70.5 |
89.5 |
80 |
|
|
40 |
螺紋 |
0.05-40 |
425 |
110 |
70.5 |
89.5 |
80 |
|
|
50 |
螺紋 |
0.05-40 |
425 |
120 |
70.5 |
104.5 |
80 |
|
|
CS69W-16-40C CS69H-16-40C |
15 |
承插焊 |
0.05-40 |
425 |
80 |
47 |
54 |
47 |
|
20 |
承插焊 |
0.05-40 |
425 |
90 |
52 |
59 |
57 |
|
|
25 |
承插焊 |
0.05-40 |
425 |
95 |
59 |
62 |
57 |
|
|
32 |
承插焊 |
0.05-40 |
425 |
105 |
70.5 |
89.5 |
80 |
|
|
40 |
承插焊 |
0.05-40 |
425 |
110 |
70.5 |
89.5 |
80 |
|
|
50 |
承插焊 |
0.05-40 |
425 |
120 |
70.5 |
104.5 |
80 |
|
三精閥門售后服務承諾
對于貴公司在三精閥門訂購閥門產品，我廠在售后服務方面作如下承諾：
一、我公司對產品質量實行三包，即：包質、包換、保修；
二、合同簽訂后，保證保質、保量，按時交貨；
三、本公司確保所提供閥門產品達到合同指標
四、對于需方的技術咨詢，隨時給予解答；
五、在交付設備時，本廠向需方交付以下資料：發貨清單、產品合格證、產品樣本、產品使用說明書、技術資料；
當接到用戶反應質量問題的信函或電話后，保證24小時內作出答復最快解決問題。
