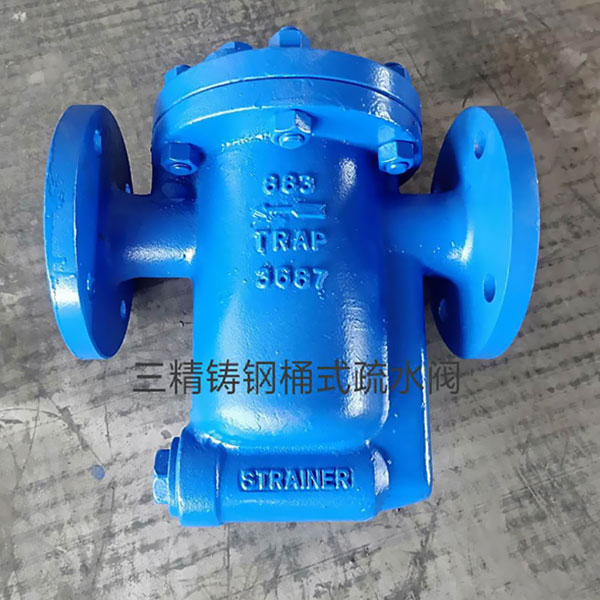

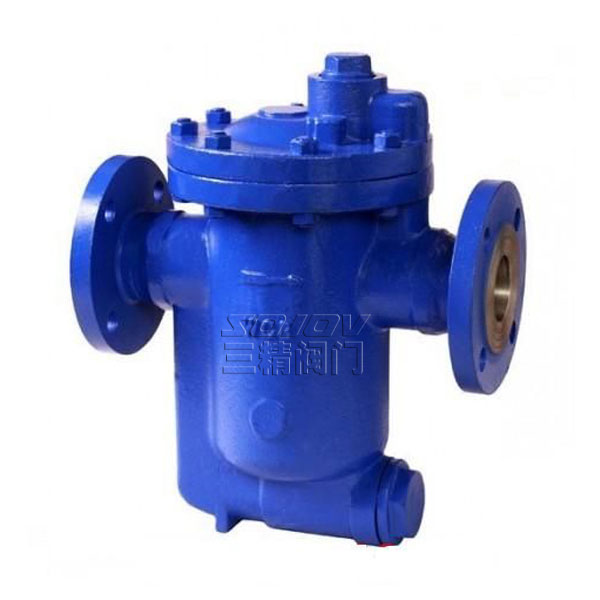

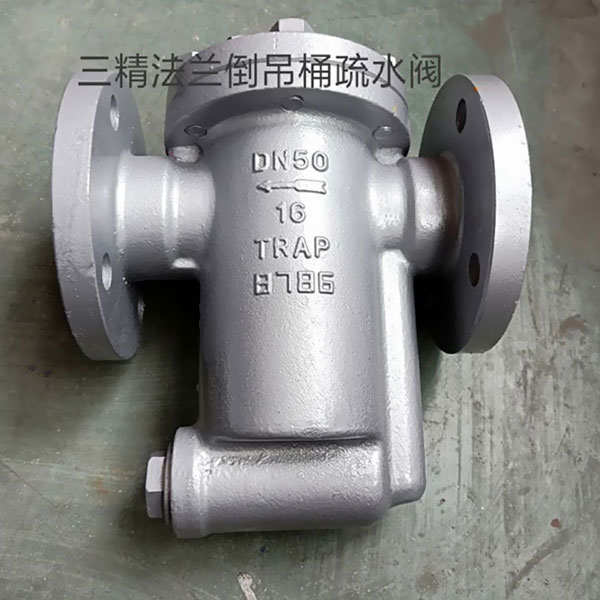

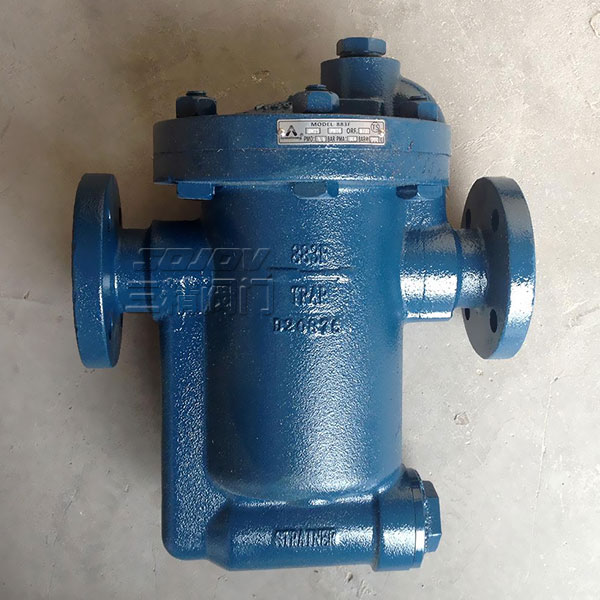

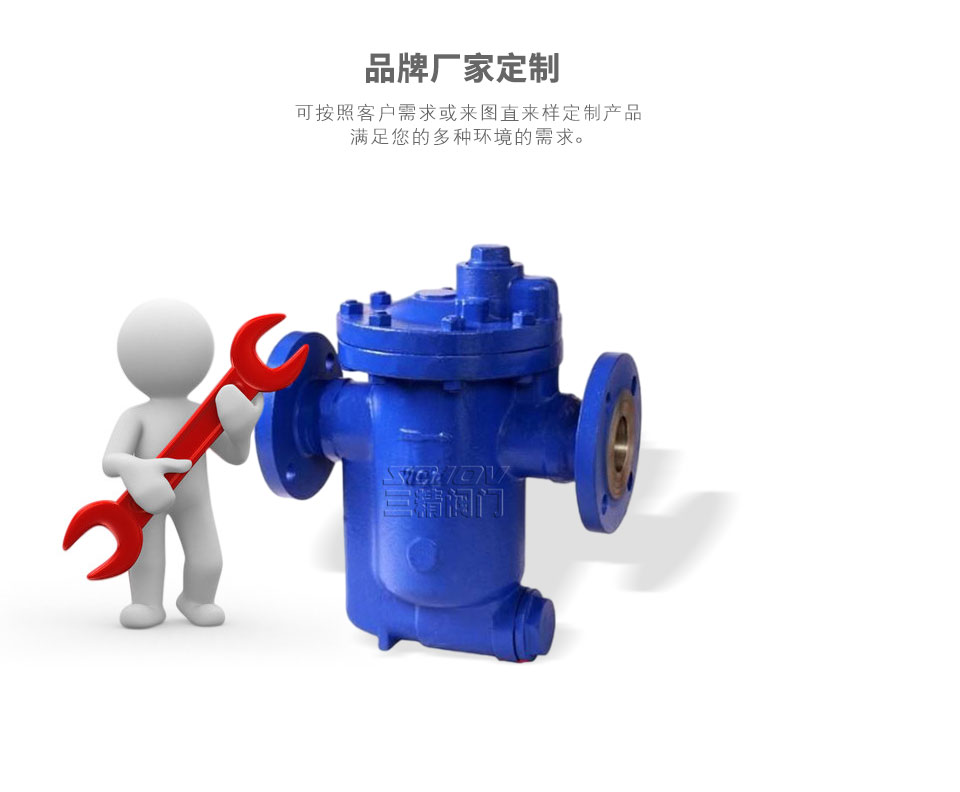

CS45H倒置桶式蒸汽疏水閥
CS45H,ER105F倒置桶式蒸汽疏水閥
倒置桶式蒸汽疏水閥產品結構特點
內腔所有運動部件均為不銹鋼，耐磨損，耐腐蝕。 由于蒸汽不能到達被水封的閥座孔，所以無蒸汽損失，高效節能。 浮桶倒置，不會被破壞壓扁，不怕水擊，壽命長。
倒置桶頂部設有排氣孔。連續排空氣性能好，不會形成冷滯后和氣堵。
倒置桶式蒸汽疏水閥不受背壓的影響，在高的背壓下能很好地工作。
倒置桶式蒸汽疏水閥不工作可靠，只有兩個運動部件 ( 杠桿 — 和倒置桶 ) ，故不會產生卡阻。
閥座與閥瓣在閥的頂部，閥瓣在開關中可以使污物通過，有良好的自我清洗性 能 , 無污物困擾。
|
蒸汽疏水閥型號：CS45H（ER105） |
蒸汽疏水閥口徑：15MM-200MM |
蒸汽疏水閥使用壓力：1.6MPA -4.0MPA |
|
蒸汽疏水閥連接方式：法蘭連接 |
蒸汽疏水閥操作方式：自動 |
蒸汽疏水閥使用功能：排出蒸汽中的水分 |
|
蒸汽疏水閥使用介質：蒸汽.冷凝水 |
蒸汽疏水閥：鑄鋼.不銹鋼 |
蒸汽疏水閥制造標準：機械部標準或定做非標 |
倒置桶式蒸汽疏水閥工作原理
倒置桶式蒸汽疏水閥不是利用冷凝水和蒸汽的密度差的工作原理，內部結構是由杠桿系統連接倒吊桶，克服蒸汽壓力開關倒吊桶式疏水閥內部是一個倒吊桶為液位敏感件，倒吊桶開口向下。裝置剛起動時，管道內出現空氣和低溫冷凝水，此時疏水閥是全開放，空氣和低溫冷凝水迅速排出，裝置很快提升溫度。當蒸汽進入倒吊桶內，倒吊桶產生向上浮力，倒吊桶連接杠桿帶動閥心關閉閥門。倒吊桶上開有一小孔，能自動排空氣，當一部份蒸汽從小孔排出，另一部份蒸汽產生凝結水，倒吊桶失去浮力向下沉，倒吊桶連接杠桿帶動閥心開啟閥門。當蒸汽再進入倒吊桶內，閥門再關閉，循環工作，間斷排水。
倒置桶式蒸汽疏水閥不連續排水能量表 (Kg/h)
|
型號 |
880 |
881 |
882 |
883 |
884 |
815 |
816 816F |
|
|
|
0.5 |
240 |
420 |
800 |
1520 |
2500 |
3960 |
7190 |
|
1 |
280 |
470 |
930 |
1750 |
2950 |
4500 |
8600 |
|
|
2 |
230 |
460 |
930 |
1800 |
3020 |
4500 |
8150 |
|
|
4 |
280 |
410 |
920 |
2000 |
3050 |
4400 |
8800 |
|
|
6 |
280 |
380 |
800 |
1560 |
2600 |
4600 |
8000 |
|
|
8 |
310 |
420 |
900 |
1750 |
2950 |
4900 |
8850 |
|
|
10 |
260 |
365 |
660 |
1550 |
2550 |
4500 |
8450 |
|
|
12 |
200 |
380 |
720 |
1730 |
2880 |
4850 |
9000 |
|
|
15 |
230 |
335 |
560 |
1500 |
2500 |
3000 |
8400 |
|
|
17 |
250 |
350 |
600 |
1550 |
2600 |
3200 |
8650 |
|
|
21 |
-- |
240 |
860 |
1200 |
2200 |
3400 |
7200 |
|
|
25 |
250 |
900 |
1300 |
2400 |
2900 |
7800 |
||
880-815倒置桶式蒸汽疏水閥不側進側出、附過濾網、 外部尺寸圖（mm）
|
|
型號 |
通 徑 |
A |
B |
C |
D |
最大壓力 kg/cm 2 |
|
880 |
1/2 '' 3/4 '' |
96 |
76 |
70 |
128 |
25 |
|
|
881 |
1/2 '' 3/4 '' 1 '' |
96 |
76 |
100 |
128 |
41 |
|
|
882 |
3/4 '' 1 '' |
145 |
94 |
137 |
170 |
25 |
|
|
883 |
1 '' 1 1/4'' |
180 |
120 |
193 |
202 |
25 |
|
|
884 |
1 1/4' 1 1/2'' |
203 |
150 |
212 |
232 |
25 |
|
|
815 |
1 1/2'' 2 '' |
220 |
148 |
248 |
250 |
25 |

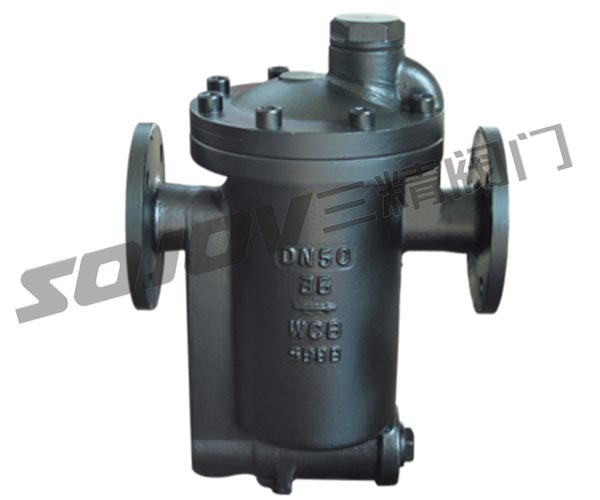

881F-886F倒置桶式蒸汽疏水閥、法蘭、附過濾網、外部尺寸圖（mm）
|
|
型號 |
通 徑 |
A |
B |
C |
D |
最大壓力 kg/cm 2 |
|
881F |
15. 20 .25 |
96 |
76 |
100 |
170 |
25 |
|
|
882F |
20 .25 |
145 |
94 |
137 |
210 |
41 |
|
|
883F |
25 .32 |
180 |
121 |
193 |
270 |
25 |
|
|
884F |
32 .40 |
203 |
150 |
212 |
320 |
25 |
|
|
815F |
40 .50 |
220 |
148 |
248 |
320 |
25 |
|
|
816F |
65 .80 |
265 |
489 |
310 |
400 |
25 |
81-86倒置桶式蒸汽疏水閥不下進上出式外部尺寸圖(mm)
|
|
型號 |
通 徑 |
A |
B |
最大壓力 kg/cm 2 |
|
81 |
1/2 '' |
108 |
162 |
25 |
|
|
82 |
3/4 '' 1 |
133 |
203 |
25 |
|
|
83 |
1 '' |
162 |
273 |
25 |
|
|
84 |
1 1/4'' |
184 |
314 |
25 |
|
|
85 |
1 1/2'' |
216 |
380 |
25 |
|
|
86 |
2 '' |
260 |
432 |
25 |
