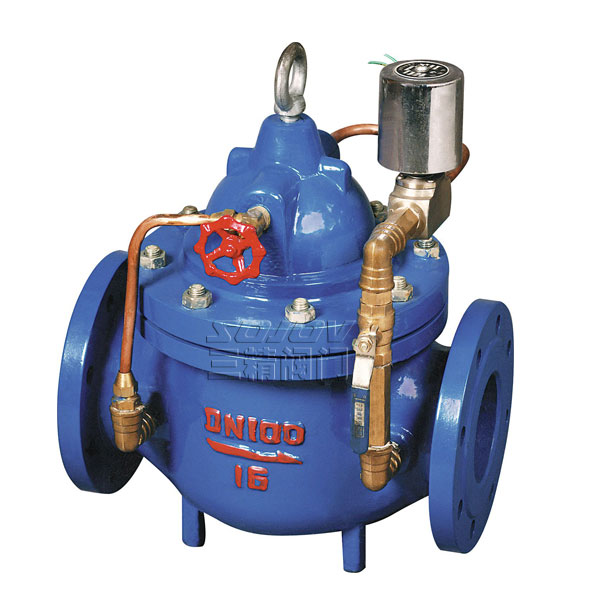

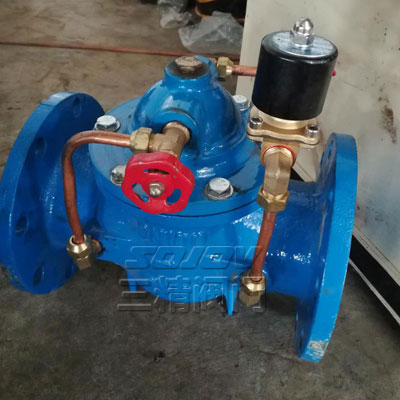

                     600X電控水力控制閥





600X電控水力控制閥概述
| 電動控制閥型號:600X | 電動控制閥公稱通徑:50MM-1000MM | 電動控制閥使用壓力:1.6MPA -6.4MPA |
| 電動控制閥連接方式:法蘭連接 | 電動控制閥形式:開關 電磁閥控制 | 電動控制閥 主要功能:控制流量 |
| 電動控制閥介質:水工業管道 | 電動控制閥材質:鑄鐵 球墨鑄鐵 鑄鋼 | 電動控制閥 標準:機械部標準或定做非標 |
600X水力電動控閥結構特點和用途
600X水力電動控閥由主閥、電磁導閥、針閥、球閥、微形過濾器和壓力表組成水力控制接管系統。通過電磁導閥可以實現對閥門開啟和關閉的遙控。加裝附加裝置后,可控制開啟和關閉的速度。水力電動控閥利用導閥控制閥門的開啟和關閉,節省能源。可代替其它閥門大型電動裝置。水力電動控閥產品廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。


600X水力電動控閥工作原理


當閥門從進口端給水時水流流過針閥進入主閥控制室,當電磁導閥打開時,控制室內的水經電磁導閥、球閥流出。球閥開度大于針閥開度,主閥控制室內壓力很低,主閥處于全開狀態。 當電磁導閥關閉時,主閥控制室的水不能流出,控制室升壓,推動膜片關閉主閥。
600X電控水力控制閥主要技術參數
| 公稱壓(Mpa) | 殼體試驗壓力(MPa) | 密封試驗壓力(MPa) | 最高進口壓力(MPa) | 出口可調壓力(MPa) | 適用介質 | 介質溫度(℃) |
| 1.0 | 1.5 | 1.1 | 1.0 | 0.09-0.8 | 水 | 0-80 |
| 1.6 | 2.4 | 1.76 | 1.6 | 0.10-1.2 | ||
| 2.5 | 3.75 | 2.75 | 2.5 | 0.15-1.6 |
600X電控水力控制閥主要零件材料
| 零件名稱 | 零件材料 |
| 閥體閥蓋 | WCB |
| 閥座閥盤 | 銅合金 |
| 密封圈O型圈 | 丁腈橡膠 |
| 閥桿 | 2Cr13 |
| 彈簧 | 50CrVA |
| 針型閥 | 銅合金 |
| 球閥 | 銅合金 |
| 電磁導閥 | 不銹鋼 |
| 微型過濾器 | 不銹鋼 |
600X水力電動控制閥連接尺寸(PN 1.0-2.5MPa)


| 公稱通徑DN | L | H | H1 | A | B |
| 50 | 250 | 335 | 90 | 170 | 170 |
| 65 | 280 | 345 | 98 | 180 | 180 |
| 80 | 310 | 355 | 110 | 190 | 190 |
| 100 | 350 | 365 | 120 | 200 | 200 |
| 125 | 400 | 445 | 145 | 215 | 215 |
| 150 | 450 | 460 | 155 | 230 | 230 |
| 200 | 550 | 505 | 190 | 255 | 255 |
| 250 | 650 | 550 | 250 | 295 | 295 |
| 300 | 800 | 710 | 290 | 325 | 325 |
| 350 | 900 | 725 | 330 | 380 | 380 |
| 400 | 1000 | 760 | 360 | 415 | 415 |
| 450 | 1000 | 810 | 445 | 435 | 435 |
| 500 | 1100 | 865 | 495 | 460 | 460 |
| 600 | 1100 | 935 | 550 | 520 | 520 |
| 700 | 1450 | 1000 | 605 | 570 | 570 |
| 800 | 1560 | 1100 | 730 | 620 | 620 |
| 900 | 1800 | 1205 | 800 | 670 | 670 |
| 1000 | 2000 | 1330 | 910 | 830 | 830 |
三精閥門公司訂貨須知:
一 、① 電動控制閥 產品 名稱與型號②電動控制閥口徑③電動控制閥是否帶附件以便我們的為您正確選型④管道阻火器 電動控制閥的使用壓力⑤電動控制閥的使用介質的溫度。二、若已經由設計單位選定三精公司的電動控制閥型號,請按電動控制閥型號直接向我司銷售部訂購。三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的三精閥門公司專家為您審核。感謝您訪問我們的網站【http://www.dashazhu.cn三精閥門公司】如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
