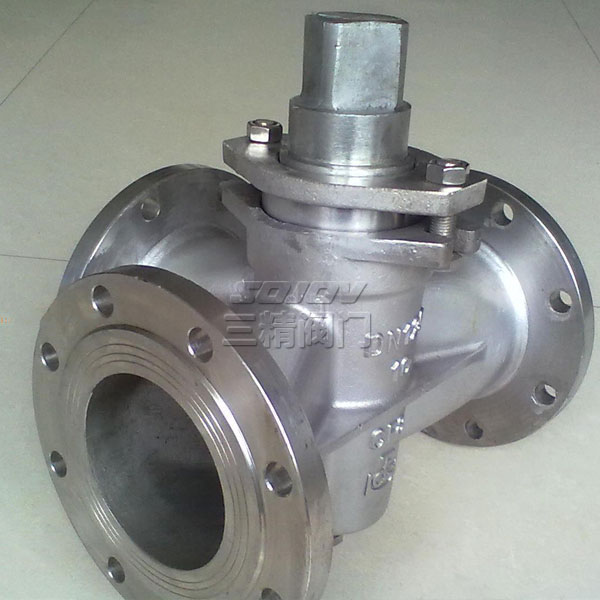

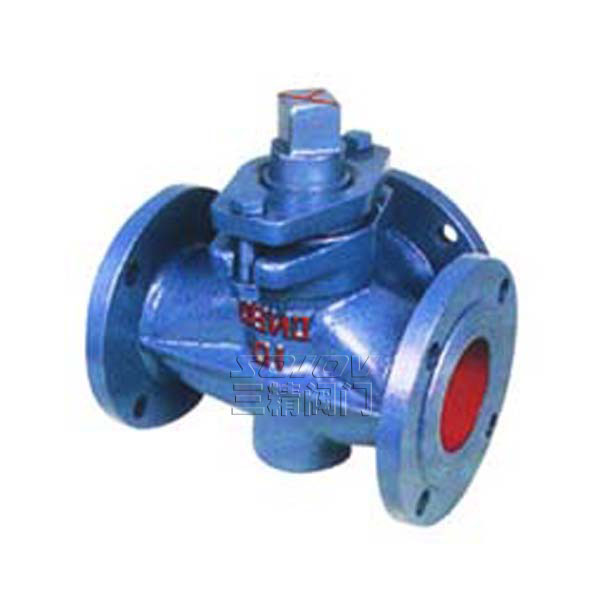

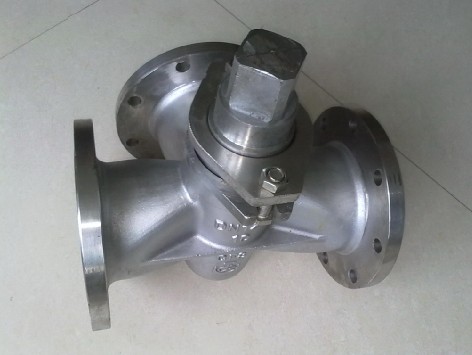

X44W-1.0三通鑄鐵旋塞閥

X44W-1.0三通法蘭鑄鐵旋塞閥的啟閉件是一個有孔的圓柱體，圓柱體與閥桿繞垂直于通道的軸線旋轉，從而達到啟閉通道的目的。主要供開啟和關閉管道和設備介質之用。該閥主要優點：適用于經常操作，啟閉迅速、輕便。流體阻力小。結構簡單，相對體積小，重量輕，便于維修。密封性能好，不受安裝方向的限制，介質的流向可任意。無振動，噪聲小。

下一個產品：X44T-1.0三通銅芯旋塞閥

上一個產品：X44W-1.0P/R三通不銹鋼旋塞閥

分享到：

三精閥門 X44W-1.0三通鑄鐵旋塞閥可定制

產品概述：

三通鑄鐵法蘭旋塞閥的啟閉件是一個有孔的圓柱體，圓柱體與閥桿繞垂直于通道的軸線旋轉，從而達到啟閉通道的目的。主要供開啟和關閉管道和設備介質之用。該閥主要優點：適用于經常操作，啟閉迅速、輕便。流體阻力小。結構簡單，相對體積小，重量輕，便于維修。密封性能好，不受安裝方向的限制，介質的流向可任意。無振動，噪聲小。

三通鑄鐵旋塞閥型號壓力

型號	公稱壓力 PN（MPa）	試驗壓力PS（MPa）		適用介質	工作溫度（℃）
		殼體	密封
X44W-1.0	1.0	1.5	1.1	煤氣、油品	≤100

X44W三通鑄鐵旋塞閥的尺寸大小

公稱壓力 PN（MPa）	公稱通徑 DN（mm）	尺寸（mm）
公稱壓力 PN（MPa）	公稱通徑 DN（mm）	L	D	D1	D2	z-φd	□s	h	H
1.0	25	145	115	85	56	4╳φ14	17	38	133
	32	170	135	100	78	4╳φ18	18	45	152
	40	180	145	110	85	4╳φ18	24	55	212
	50	200	160	125	100	4╳φ18	28	74	260
	65	220	180	145	120	4╳φ18	32	82	295
	80	250	195	160	135	4╳φ18	40	95	327
	100	300	215	180	155	8╳φ18	45	135	425
	125	350	245	210	185	8╳φ18	54	154	482
	150	400	280	240	210	8╳φ23	62	172	512
	200	450	335	295	265	8╳φ23	75	195	605
	250	530	390	350	320	8╳φ23	85	230	660
	300	580	440	400	368	8╳φ23	100	263	760
