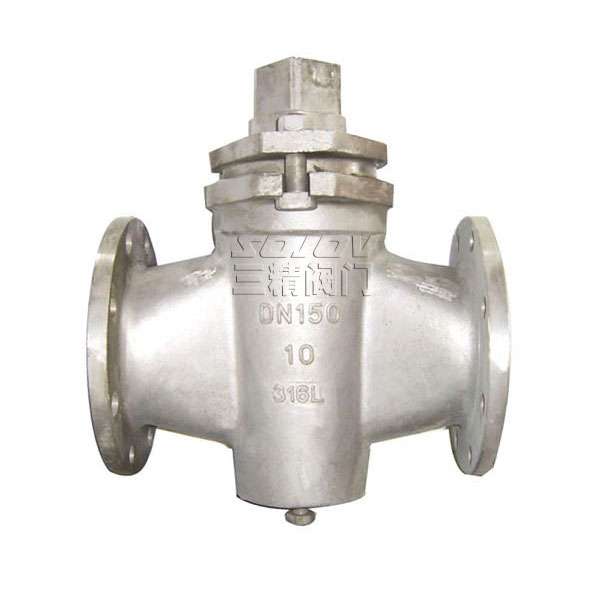

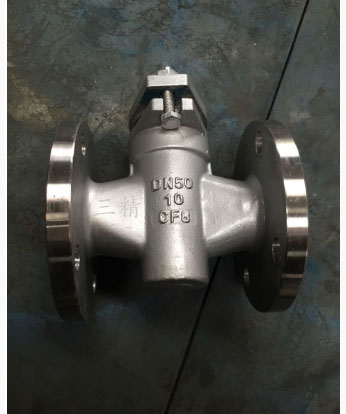

X43W二通不銹鋼旋塞閥

X43W二通不銹鋼旋塞閥閥體和蓋子均由鉻鎳鈦不銹鋼制造，填料為油浸石棉盤根柔性石墨。旋塞閥廣泛地應用于油田開采、輸送和精練設備中，同時也廣泛用于石油化工、化工、煤氣、天然氣、液化石油氣、暖通行業以及一般工業中。

下一個產品：X43H二通鑄鋼旋塞閥

上一個產品：三精閥門美標旋塞閥

分享到：

三精閥門 X43W二通不銹鋼旋塞閥可定制

二通不銹鋼法蘭旋塞閥簡述：

X43W-1.0R二通不銹鋼旋塞閥閥體和蓋子均由鉻鎳鈦不銹鋼制造，填料為油浸石棉盤根柔性石墨。旋塞閥廣泛地應用于油田開采、輸送和精練設備中，同時也廣泛用于石油化工、化工、煤氣、天然氣、液化石油氣、暖通行業以及一般工業中。

二通不銹鋼法蘭旋塞閥主要優點：

旋塞閥適用于經常操作，啟閉迅速、輕便。流體阻力小。結構簡單，相對體積小，重量輕，便于維修。密封性能好不受安裝方向的限制，介質的流向可任意。無振動，噪聲小。旋塞閥安裝與維護應注意事項要留有閥柄旋轉的位置不能用作節流。帶傳動機構的球閥應直立安裝。

二通不銹鋼法蘭旋塞閥用途：

二通法蘭旋塞閥適合用于高沖刷性的氣固。液固相介質。如PVC、尿素、本酐、燒堿生產裝置中，或對外泄漏要求高介質,輸送和精練設備中，旋塞閥同時也廣泛用于石油化工、化工、煤氣、天然氣、液化石油氣、暖通行業以及一般工業中。不銹鋼旋塞閥主要優點：適用于經常操作，啟閉迅速、輕便。流體阻力小。結構簡單，相對體積小，重量輕，便于維修。

二通不銹鋼法蘭旋塞閥主要性能規范：

型號	公稱壓力 PN（MPa）	試驗壓力PS（MPa）		適用介質	工作溫度（℃）
型號	公稱壓力 PN（MPa）	殼體	密封	適用介質	工作溫度（℃）
X43W-1.0P	1.0	1.5	1.1	硝酸類	≤250
X43W-1.0R	1.0	1.5	1.1	醋酸類	-20~150

二通不銹鋼法蘭旋塞閥主要材料表：

零件名稱	閥體	塞子	填料壓蓋	填料
X43W-1.0P	鉻鎳鈦不銹鋼	鉻鎳鈦不銹鋼	鉻鎳鈦不銹鋼	油浸石棉盤根柔性石墨
X43W-1.0R	鉻鎳鉬鈦不銹鋼	鉻鎳鉬鈦不銹鋼	鉻鎳鉬鈦不銹鋼	油浸石棉盤根柔性石墨

二通不銹鋼法蘭旋塞閥外形尺寸表：

型號	公稱通徑 DN（mm）	尺寸（mm）
型號	公稱通徑 DN（mm）	L	D	D1	D2	f	b	z-φd	□s	h	H
X43W-1.0P X43W-1.0R	15	80	95	65	45	2	14	4-φ14	14	26	99
	20	90	105	75	55	2	16	4-φ14	14	34	124
	25	110	115	85	65	2	16	4-φ14	17	38	133
	32	115	135	100	78	2	18	4-φ18	18	45	152
	40	150	145	110	85	3	18	4-φ18	26	55	212
	50	170	160	125	100	3	20	4-φ18	28	74	260
	65	220	180	145	120	3	20	4-φ18	32	82	295
	80	250	195	160	135	3	22	4-φ18	40	95	327
	100	300	215	180	155	3	26	8-φ18	45	135	425
	125	350	245	210	185	3	24	8-φ18	54	154	482
	150	400	280	240	210	3	24	8-φ23	62	172	512
	200	450	335	295	265	3	24	8-φ23	75	195	605
	250	530	390	350	320	3	28	12-φ23	85	230	660
	300	580	440	400	368	3	30	12-φ23	100	263	760
