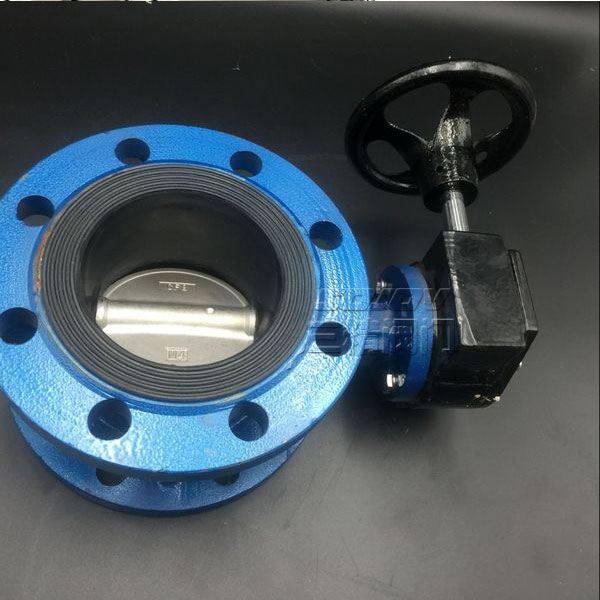

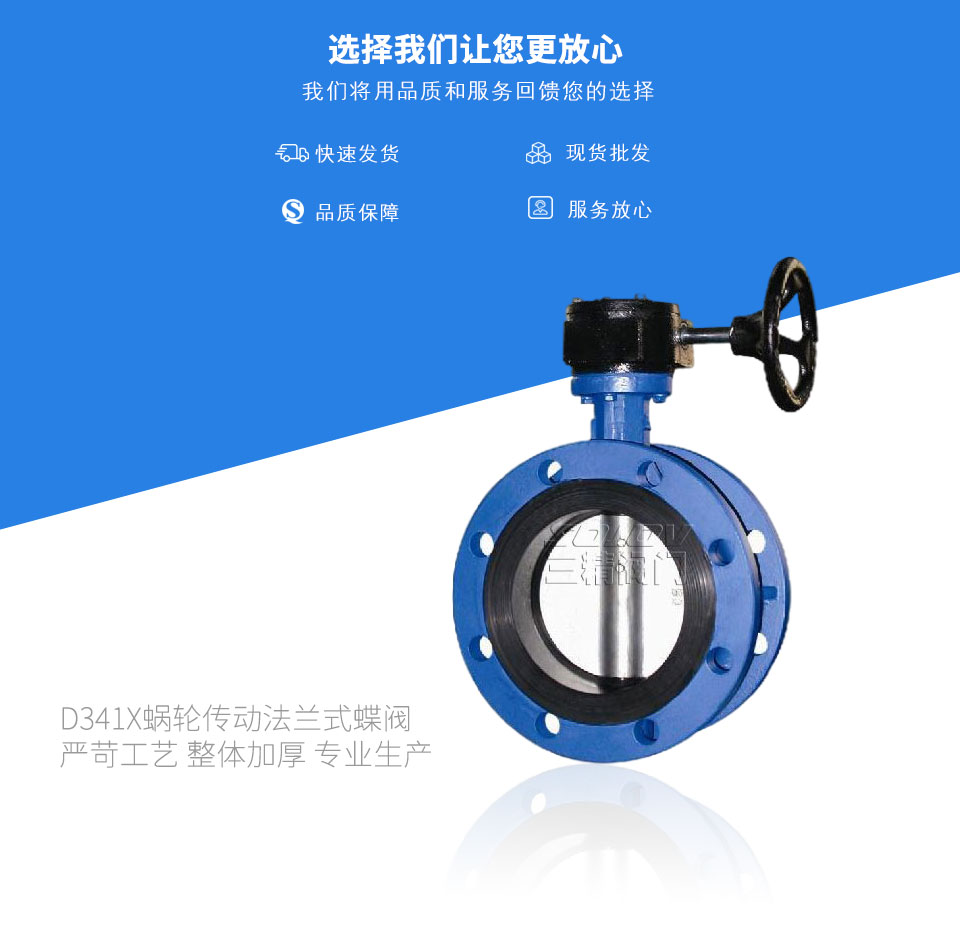

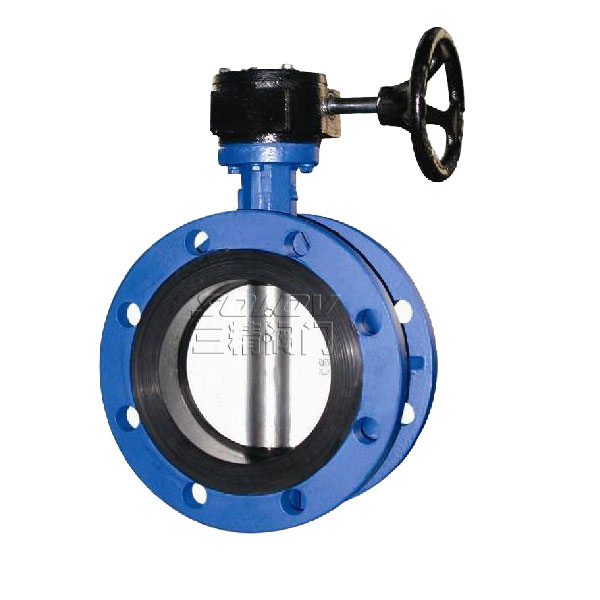

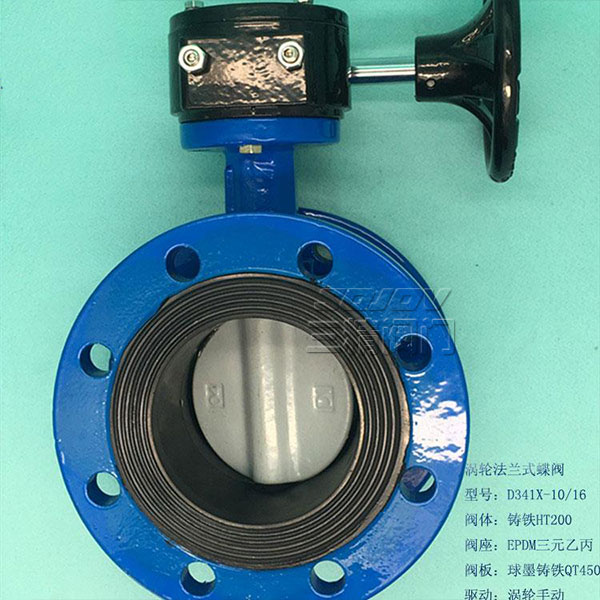

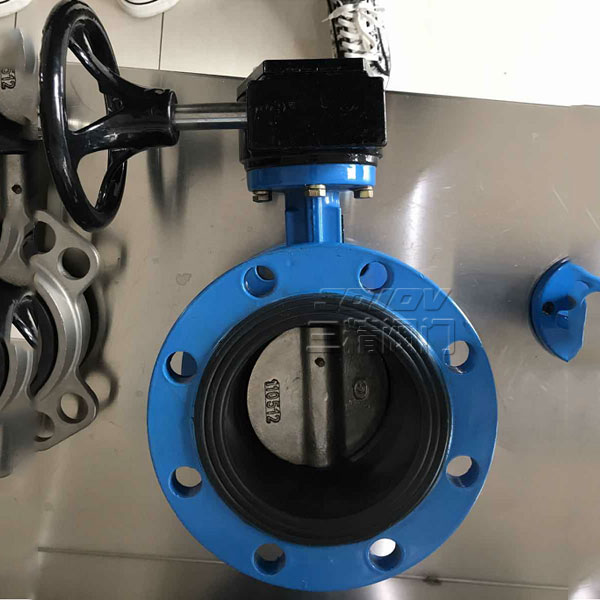

D341X蝸輪傳動法蘭式蝶閥
D341X蝸輪傳動法蘭式蝶閥概述
|
蝸輪蝶閥 型號：D341X |
蝸輪蝶閥 公稱通徑：50MM-1000MM |
蝸輪蝶閥 使用壓力：1.6MPA -2.5MPA |
|
蝸輪蝶閥 連接方式：法蘭連接 |
蝸輪蝶閥 形式： 電動 |
蝸輪蝶閥 主要功能：起開關作用 |
|
蝸輪蝶閥 使用介質：水 油品 蒸汽 |
蝸輪蝶閥 材質：鑄鐵 鑄鋼 不銹鋼 |
蝸輪蝶閥 標準：機械部標準或定做非標 |
閥門材料：鑄鐵、碳鋼、不銹鋼
密封圈材料：天然橡膠（NR）-20～+85℃ 乙丙橡膠（EPDM）-40～+125℃ 丁腈橡膠（NBR）-20～+82℃ 硅橡膠（SI）-70～+150℃
氟橡膠（FPM）-23～+150℃ 氟丁橡膠（CR）0～+80℃ 丁基橡膠（IIR）-40～+100℃ 聚四氟乙烯塑料（PTFE）+10～+150℃
適用介質：淡水、污水、海水、空氣、蒸氣、食品、藥品、各種油類、酸類、堿類、鹽類等。法蘭連接尺寸：GB/T172416-98； GB9115-88
結 構 長 度：GB12221-89 壓 力 試 驗：GB/T13927-92
D341X蝸輪傳動法蘭式蝶閥外形尺寸
|
通徑（DN） |
L |
D |
D1 |
Z-d |
H |
Ho |
A |
B |
|
50 |
108 |
165 |
125 |
4-18 |
63 |
360 |
193 |
125 |
|
65 |
112 |
185 |
145 |
4-18 |
70 |
321 |
193 |
125 |
|
80 |
114 |
200 |
160 |
8-18 |
83 |
346 |
193 |
125 |
|
100 |
127 |
220 |
180 |
8-18 |
105 |
387 |
193 |
125 |
|
125 |
140 |
250 |
210 |
8-18 |
115 |
411 |
193 |
125 |
|
150 |
140 |
285 |
240 |
8-18 |
137 |
447 |
193 |
125 |
|
200 |
152 |
340 |
295 |
8-18 |
164 |
572 |
|
165 |
|
250 |
250 |
395 |
350 |
12-22 |
206 |
646 |
|
165 |
|
300 |
270 |
445 |
400 |
12-22 |
230 |
738 |
|
175 |
|
350 |
290 |
505 |
460 |
16-22 |
248 |
761 |
|
175 |
|
400 |
310 |
565 |
515 |
16-22 |
289 |
877 |
|
210 |
|
450 |
330 |
615 |
565 |
20-26 |
320 |
938 |
|
210 |
|
500 |
350 |
670 |
620 |
20-26 |
343 |
993 |
|
210 |
|
600 |
390 |
780 |
725 |
20-30 |
413 |
1131 |
|
210 |
|
700 |
430 |
895 |
840 |
24-30 |
478 |
1476 |
|
320 |
|
800 |
470 |
1015 |
950 |
24-33 |
525 |
1533 |
|
320 |
|
900 |
510 |
1115 |
1050 |
28-33 |
585 |
1655 |
|
320 |
|
1000 |
550 |
1230 |
1160 |
28-36 |
640 |
1765 |
|
400 |
|
1200 |
630 |
1455 |
1380 |
32-39 |
755 |
1995 |
|
400 |
蝶閥訂貨主要事項：
蝶閥介質壓力等級內泄漏率閥門尺寸連接方式標準最大耐溫最大耐壓最大流量/每小時,閘閥閥體材質轉動方式（手柄/蝸輪）內部閥體結構蝶閥工作原理安裝說明等相關技術資料當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的三精閥門公司專家為您審核把關。感謝您訪問我們的網站【http://www.dashazhu.cn】
