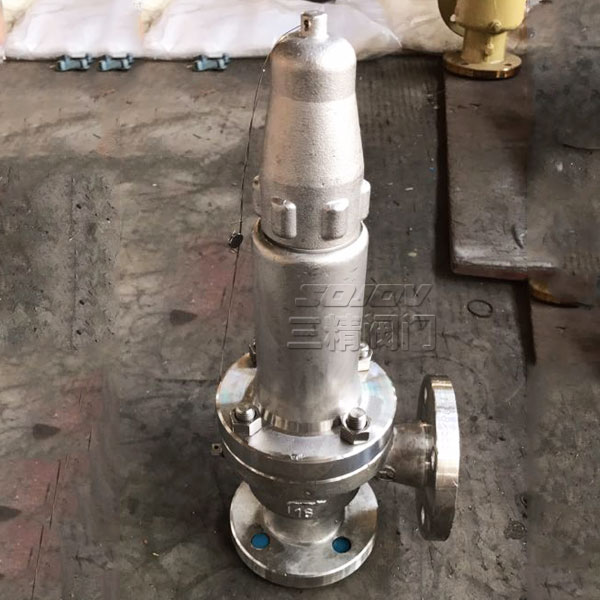

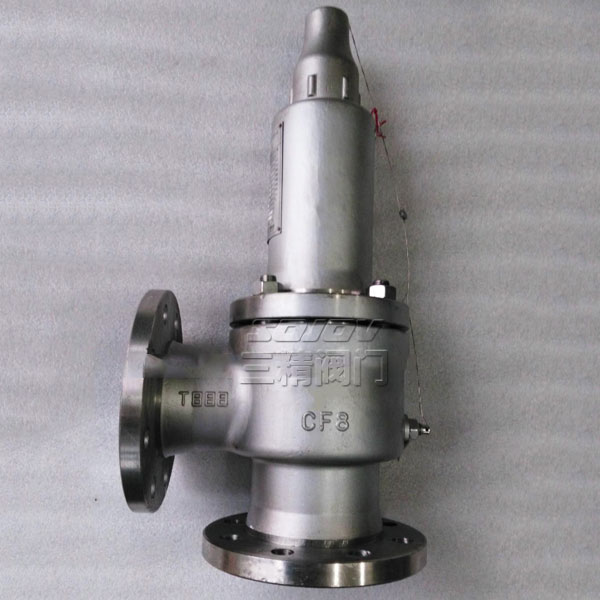

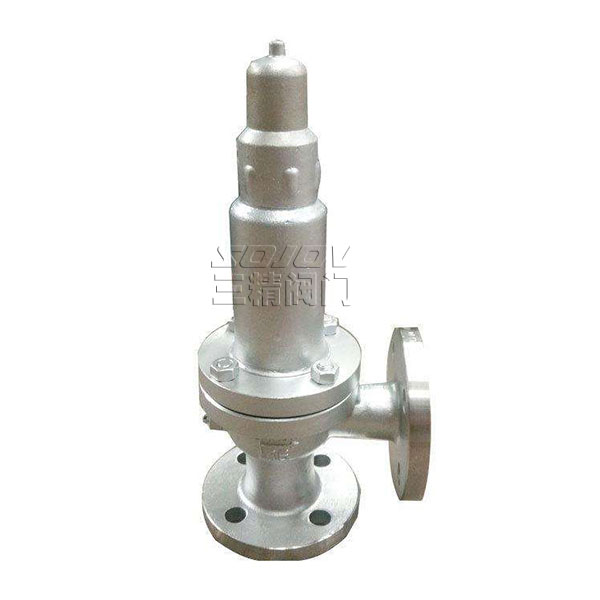

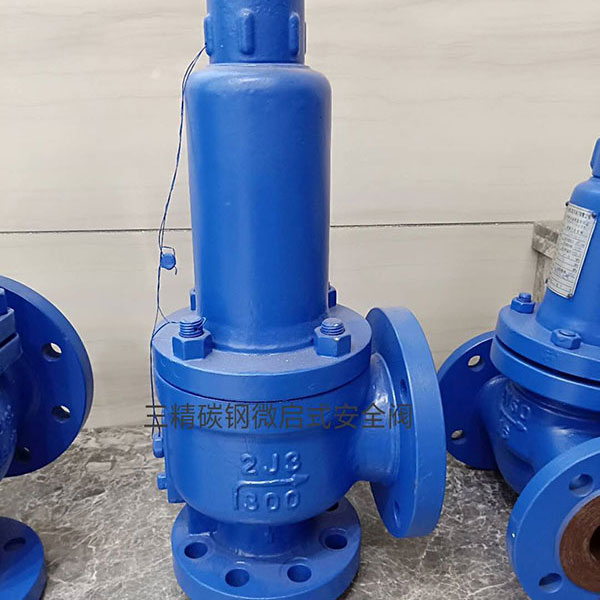

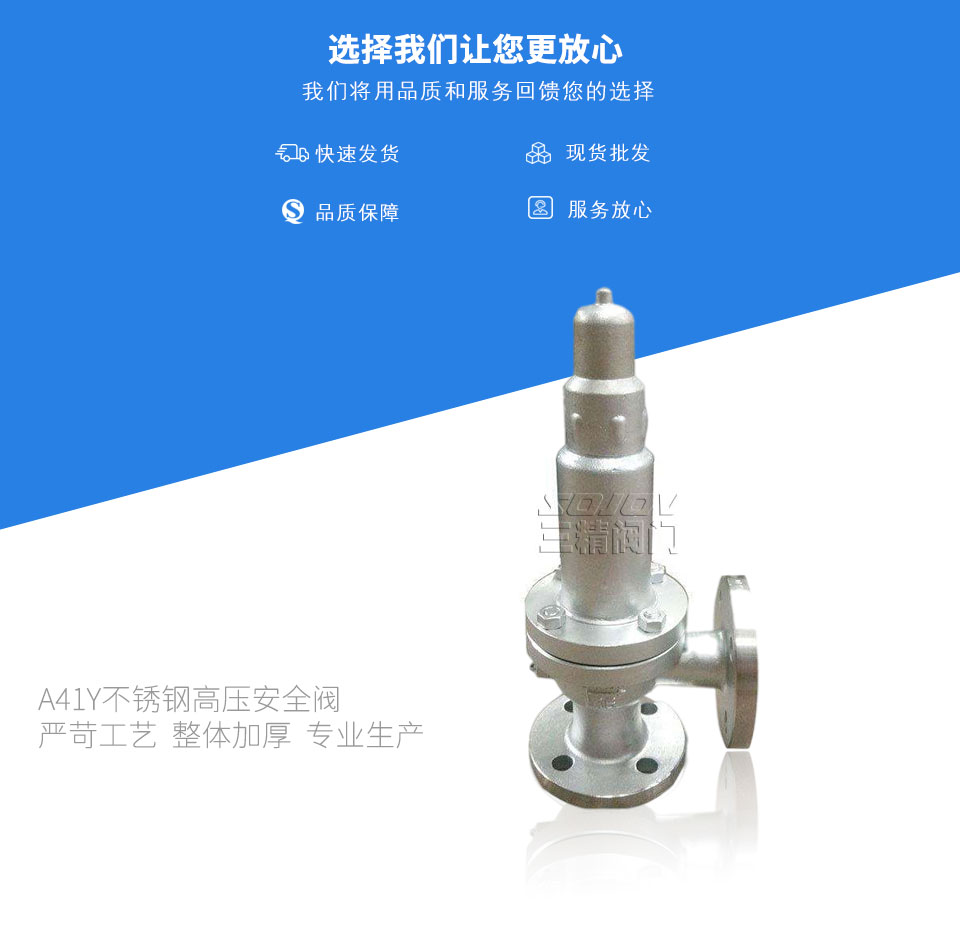

A41Y不銹鋼高壓安全閥

型號：A41Y-100-320

通徑：20MM-300MM

壓力：1.6MPA -40MPA

連接方式：法蘭連接

形式：彈簧式

作用：泄壓保護

使用介質：水.油品.蒸汽

材質：鑄鋼.不銹鋼高壓安全閥標準：機械部標準或定做非標

下一個產品：A47H蒸汽安全閥

上一個產品：A41H彈簧式安全閥,彈簧微啟封閉式安全閥

分享到：

三精閥門

A41Y不銹鋼高壓安全閥可定制

高壓安全閥概述

不銹鋼高壓安全閥區(qū)別于一般的全啟式安全閥，其泄壓后可自動關閉，無需人手動復位。A41Y-160、A41Y320高壓安全閥適用于工作溫度≤200℃空氣、氮氫混合氣、水等介質的設備和管路上。A41Y-160P/320P高壓安全閥、A41Y-160R/320R高壓安全閥適用于工作溫度≤200℃有腐蝕性的氣體或液體介質的設備和管路上，作為超壓保護裝置。連接法蘭按JB/T2769-92的標準

安全閥介質, 壓力等級,開啟方式（全啟/微啟）設定起跳壓力,確定閥門尺寸,連接方式,標準最大耐溫,釋放流量/每小時,閥體材質,內部閥體結構,工作原理,安裝說明等相關技術資料.安全閥選型主要依據就是（起跳壓力及整齊壓力流量溫度）口徑一般設計院會給出,而實際上通過蒸汽壓力,流量及起跳壓力,可以推測出安全閥的尺寸.一般會比設計院所選出的口徑小一號.當使用的場合非常重要或環(huán)境比較復雜時,請您盡量提供設計圖紙和詳細參數。

高壓安全閥圖紙

高壓安全閥主要零部件材料

NO.	零件名稱	A42Y-160 A42Y-320 材料	A42Y-160P A42Y-320P 材料	A42Y-160R A42Y-320R 材料
1	法蘭	35/35CrMoA	2Cr13	1Cr18Ni12Mo2Ti
2	閥座	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
3	閥體	40	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
4	調節(jié)圈	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
5	閥瓣	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
6	反沖盤	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
7	導向套	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
8	閥蓋	ZG230-450	ZG230-450	ZG230-450
9	閥桿	2Cr13	1Cr18Ni9Ti	1Cr18Ni9Ti
10	彈簧	50CrVA	50CrVA包覆氟塑料	50CrVA包覆氟塑料
11	調整螺桿	45	2Cr13	2Cr13
12	閥帽	ZG200-400	ZG200-400	ZG200-400
	密封面材料	堆焊Co基硬質合金

高壓安全閥外形尺寸和連接尺寸

公稱壓力PN（MPa）	公稱通徑DN（mm）	尺寸（mm）																		重量（kg）
公稱壓力PN（MPa）	公稱通徑DN（mm）	do	d	D	D1	M	D2	B	Z-Φd	DN	D	D1	M	D2	b	Z-Φd	L	L1	H	重量（kg）
16 （單法蘭）	15	7	16	95	60	M-24×2	18	20	3-18	-	36	-	M-33×2	-	-	-	45	80	105	4
	20	10	19	95	60	M-33×2	22	20	3-18	-	48	-	M-33×2	-	-	-	45	80	105	4.5
	25	12	23	105	68	M-33×2	28	20	3-18	-	48	-	M-33×2	-	-	-	45	80	105	5.2
16	15	8	15	95	60	M-24×2	18	20	3-18	32	115	-	M-42×2	37	22	4-18	95	100	259	7.8
	20	10	23	98	60	M-24×2	20	20	3-18	40	165	-	M-52×2	47	28	6-26	110	115	266	11.5
	25	12	23	105	68	M-33×2	28	20	3-18	40	165	-	M-52×2	47	28	6-26	110	115	266	12.5
	32	15	25	115	80	M-42×2	37	22	4-18	50	165	115	M-64×3	59	32	6-26	130	1450	335	21.3
	40	20	39	165	115	M-52×2	47	28	6-26	65	200	145	M-80×3	74	40	6-29	150	170	390	35.3
	50	25	48	165	115	M-64×3	59	32	6-26	80	225	170	M-100×3	94	50	6-33	190	210	393	48
32	15	8	17	105	68	M-33×2	29	20	3-18	32	115	80	M-42×2	37	22	4-18	95	100	259	8.1
	20	10	23	105	68	M-33×2	29	20	3-18	40	165	115	M-52×2	47	28	6-26	110	115	266	12
	25	12	23	115	80	M-42×2	36	22	4-18	40	165	115	M-52×2	47	28	6-26	110	115	266	13
	32	14	30	135	95	M-48×2	41	25	4-22	50	165	115	M-64×3	59	32	6-26	130	140	335	22.2
	40	16	38	165	115	M-64×3	57	32	6-26	65	200	145	M-80×3	70	40	6-29	150	170	390	37
	50	20	48	200	145	M-80×3	70	40	6-29	80	225	170	M-100×3	94	50	6-33	190	210	393	55

以下類別為安全閥選型和技術參數，數據僅供參數，可按客戶要求定做非標安全閥。

高壓安全閥型號：A41Y-100-320	高壓安全閥通徑：20MM-300MM	高壓安全閥壓力：1.6MPA -40MPA
高壓安全閥連接方式：法蘭連接	高壓安全閥形式：彈簧式	高壓安全閥作用：泄壓保護
高壓安全閥使用介質：水.油品.蒸汽	高壓安全閥材質：鑄鋼.不銹鋼	高壓安全閥標準：機械部標準或定做非標
