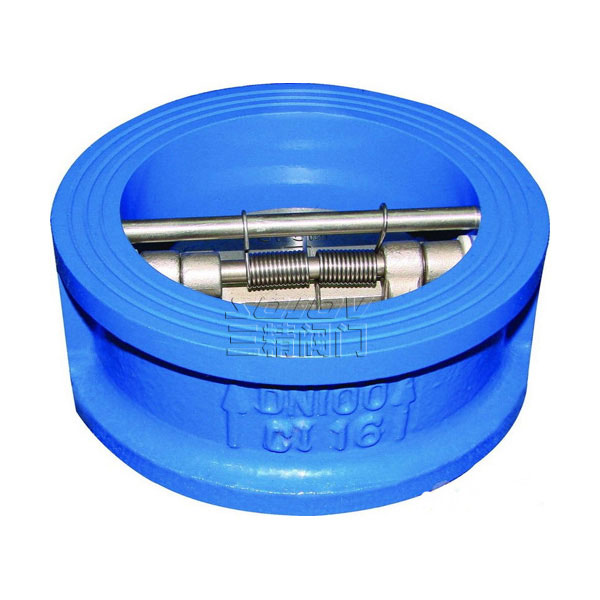

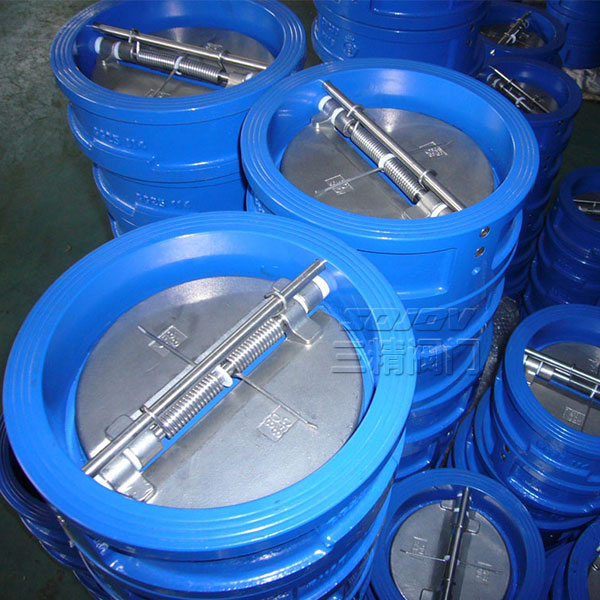

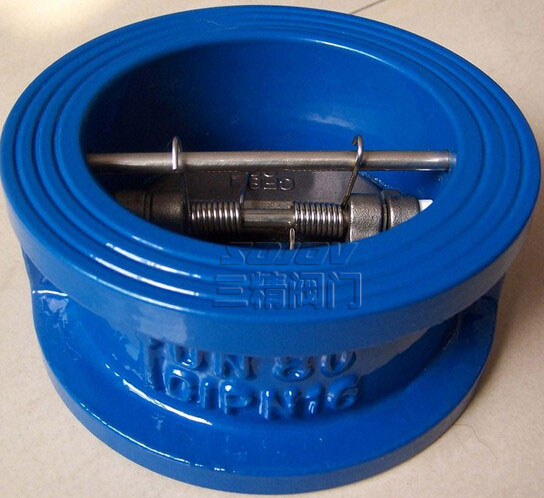

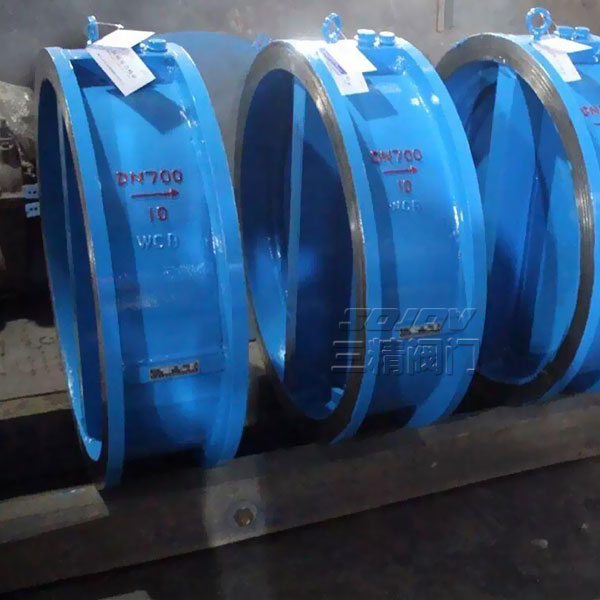

H76X對夾蝶型旋啟式止回閥
對夾式止回閥概述
本公司生產的H76X型對夾式止回閥由閥體、閥瓣、閥桿及彈簧等零件組成，采用對夾連接。由于閥瓣的關閉行程短，并且有彈簧加載，可顯著減少水錘現象。該閥主要適用于城市、工業及高層建筑給水、排水管網上。由于其結構長度比一般止回閥短，對有安裝空間限制的場所最為適用。
對夾式止回閥主要零部件材料
|
零件名稱 |
閥體 | 閥瓣 | 閥桿 | 彈簧 | 閥座 |
| 材 料 |
鑄鐵、鑄鋼 |
碳鋼 | 不銹鋼 | 不銹鋼 | 丁腈 橡膠 |
對夾式止回閥主要技術參數:
| 型 號 | 公 稱 壓 力 PN(MPa) | 強度試驗壓力(MPa) | 密封試驗壓力(MPa) | 適用 溫度 | 適用 介質 |
| H76X-10 | 1.0 | 1.5 | 1.1 | ≤80℃ |
清水 污水 |
| H76X-16 | 1.6 | 2.4 | 1.76 |
對夾式止回閥主要外形尺寸
| 公稱通徑 DN(mm) | L(mm) | H(mm) | D(mm) | |
| 1.0MPa | 1.6MPa | |||
| 50 | 43 | 60 | 105 | 105 |
| 65 | 46 | 73 | 124 | 124 |
| 80 | 64 | 89 | 142 | 142 |
| 100 | 64 | 110 | 162 | 162 |
| 125 | 70 | 141 | 192 | 192 |
| 150 | 76 | 168 | 218 | 218 |
| 200 | 89 | 219 | 272 | 273 |
| 250 | 114 | 273 | 328 | 328 |
| 300 | 114 | 324 | 378 | 384 |
| 公稱通徑 DN(mm) | L(mm) | H(mm) | D(mm) | |
| 1.0MPa | 1.6MPa | |||
| 350 | 127 | 356 | 438 | 444 |
| 400 | 140 | 418 | 489 | 495 |
| 450 | 152 | 457 | 540 | 555 |
| 500 | 152 | 526 | 594 | 616 |
| 600 | 178 | 626 | 695 | 734 |
| 700 | 229 | 672 | 810 | 804 |
| 800 | 241 | 778 | 916 | 910 |
| 900 | 241 | 878 | 1016 | 1010 |
| 1000 | 300 | 914 | 1124 | 1128 |
三精公司訂貨須知
一、①對夾式止回閥產品名稱與型號②對夾式止回閥口徑③對夾式止回閥是否帶附件以便我們的為您正確選型④對夾式止回閥的使用壓力⑤對夾式止回閥的使用介質的溫度。 二、若已經由設計單位選定三精公司的對夾式止回閥型號，請按 對夾式止回閥型號直接向我司銷售部訂購。三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的三精公司專家為您審核把關。感謝您訪問我們的網站【http://www.dashazhu.cn三精公司】如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。本閥可根據用戶特殊要求采用H46型凸耳式結構，用戶訂貨時請注明凸耳型的型式。
