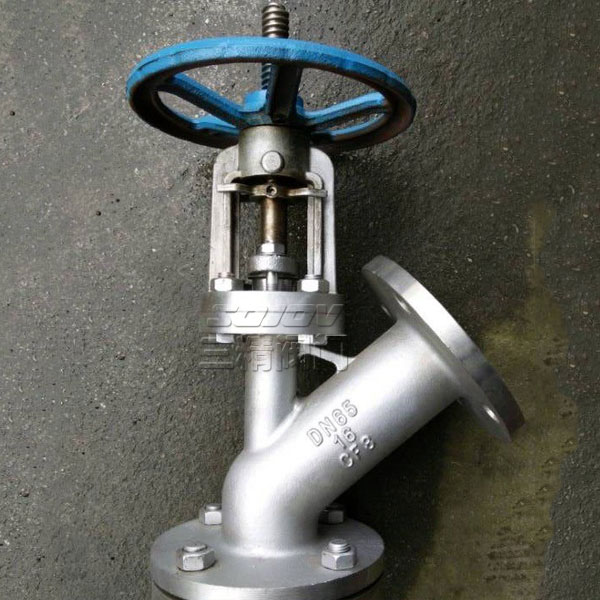

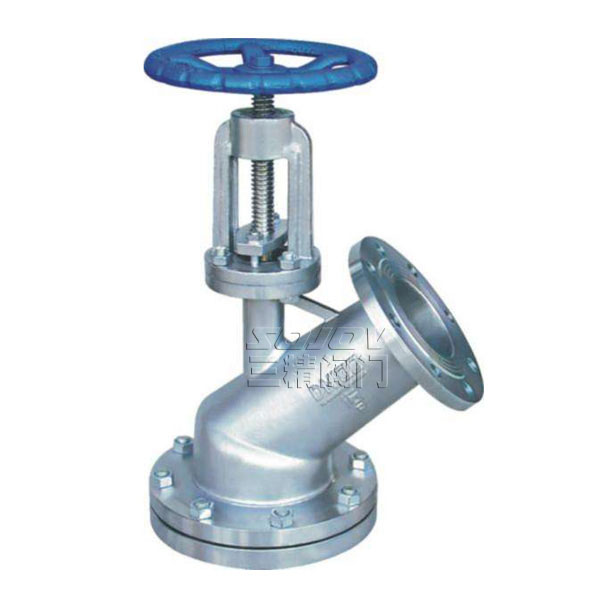

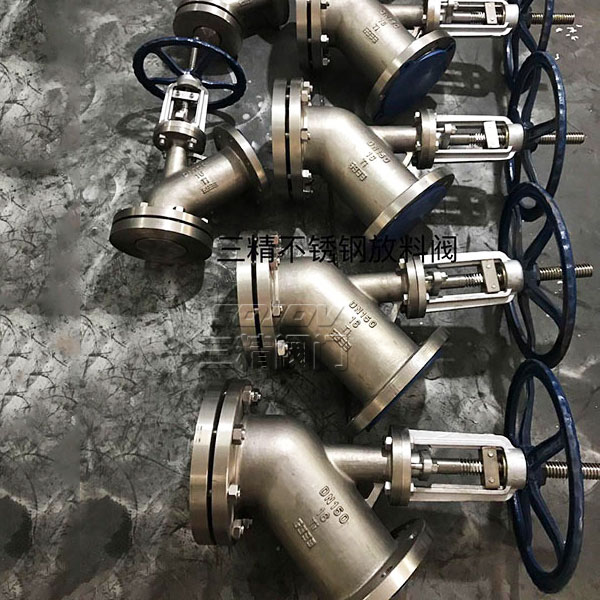

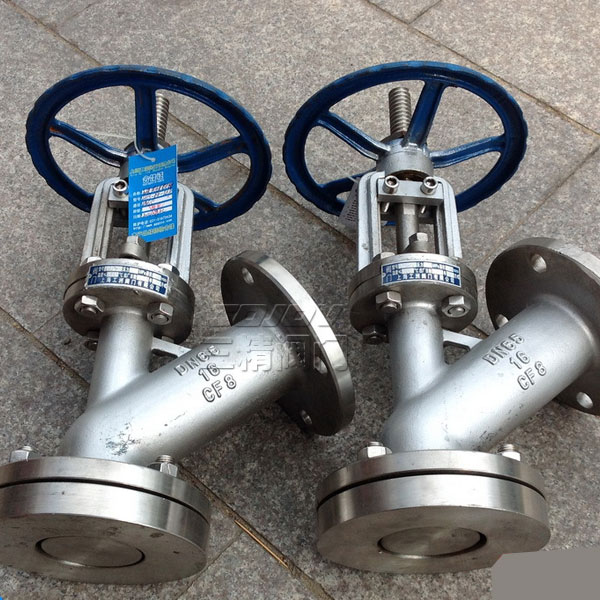

HG5-81-2下展式放料閥系列
下展式放料閥概述
下展式放料閥閥體內腔裝有耐沖刷、耐腐蝕的密封圈，在開啟閥門瞬間，可以保護閥體不被介質沖刷、腐蝕,并對密封圈進行特種處理，使表面硬度達到HRC56~62，具有高耐磨、耐腐蝕的功能。閥瓣密封根據需要是封面均堆焊有硬質合金，密封副采用線密封，保證密封的可靠性，并可防止結疤。下展式放料閥在化工、石油、冶金、制藥、農藥、染料、食品加工等行業廣泛使用。
下展式放料閥性能參數及用途
工作壓力1.6Mpa 工作介質為水, 油液體, 酸堿等 工作溫度為<=175℃. 不銹鋼<=320℃ 碳鋼下展式放料閥操作方便,開啟自由,運動靈活可靠; 閥瓣裝配維修簡單, 密封結構合理, 密封圈更換方便實用。
下展式放料閥主要零件材質
|
零件名稱 |
ZG1Cr18Ni9Ti系列 |
ZG00Cr18Ni10系列 |
ZG1Cr18Ni12MO 2 Ti系列 |
ZG00Cr17Ni14MO 2 系列 |
WCB系列 |
|
閥體/閥蓋 |
ZG1Cr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12MO 2 Ti |
ZG00Cr17Ni14MO 2 |
WCB |
|
閥桿 |
ZG1Cr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12MO 2 Ti |
ZG00Cr17Ni14MO 2 |
WCB |
|
閥瓣 |
ZG1Cr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12MO 2 Ti |
ZG00Cr17Ni14MO 2 |
WCB |
|
墊片 |
304+PTFE |
304L+PTFE |
316+PTFE |
316L+PTFE |
石墨+304 |
|
螺柱 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
35CrMoA |
|
螺母 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
45 |
下展式放料閥連接尺寸
|
DN |
上法蘭 |
上法蘭 |
下法蘭 |
密封座 |
||
|
D1 |
D2 |
D3 |
D4 |
D5 |
D6 |
|
|
25 |
115 |
85 |
135 |
100 |
70 |
40 |
|
32 |
135 |
100 |
145 |
110 |
75 |
55 |
|
40 |
145 |
110 |
160 |
125 |
100 |
65 |
|
50 |
165 |
125 |
180 |
145 |
85 |
70 |
|
65 |
180 |
145 |
195 |
160 |
135 |
90 |
|
80 |
195 |
160 |
215 |
180 |
155 |
130 |
|
100 |
215 |
180 |
245 |
210 |
195 |
135 |
|
125 |
245 |
210 |
280 |
245 |
180 |
145 |
|
150 |
280 |
240 |
335 |
295 |
210 |
185 |
|
200 |
335 |
295 |
405 |
355 |
/ |
/ |
