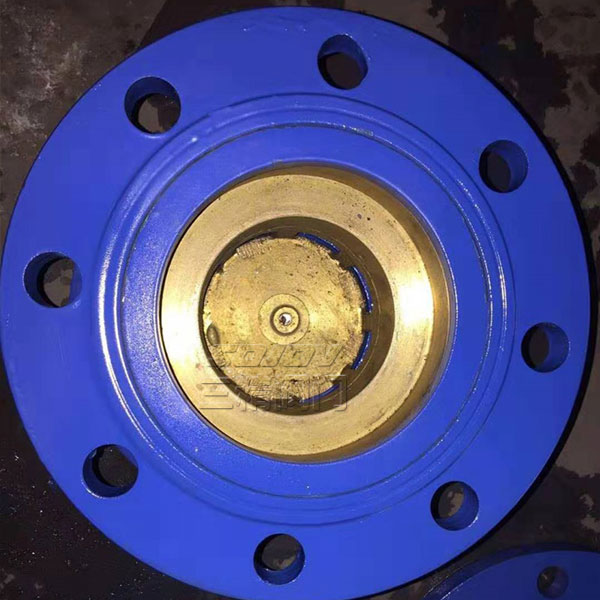

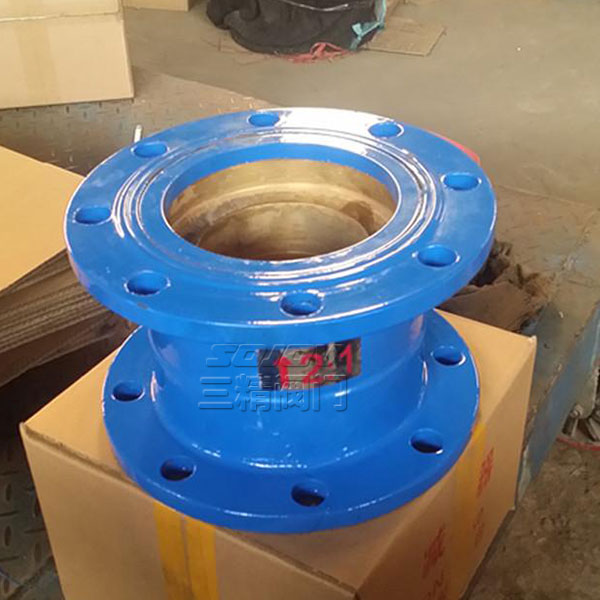

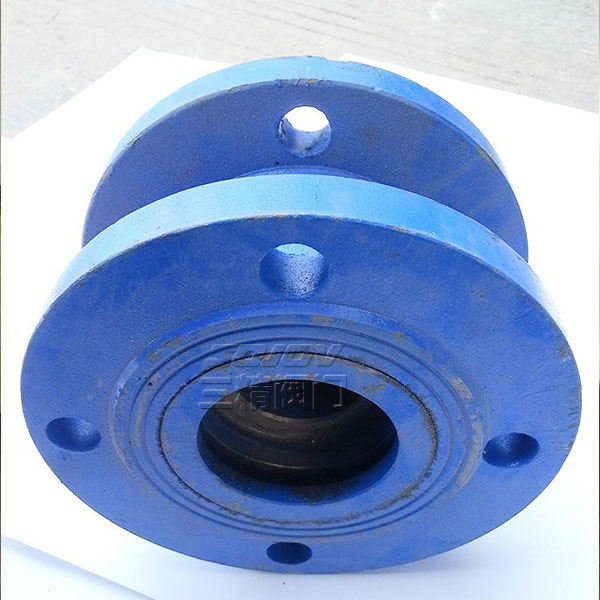

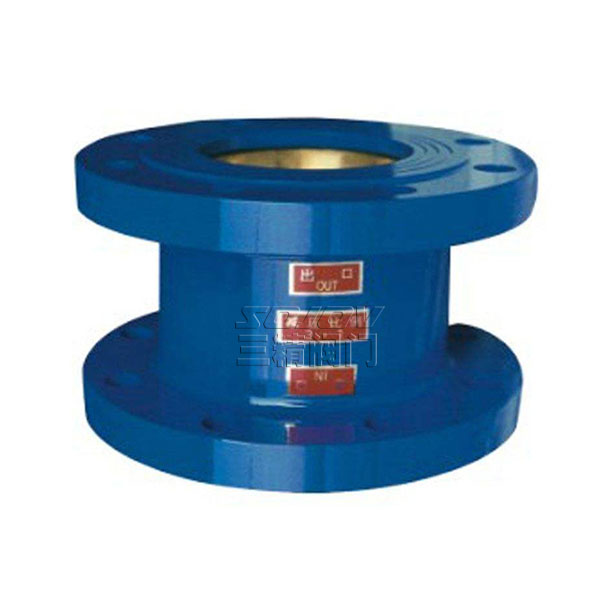

                     Y43X固定比例式減壓閥





Y43X固定比例式減壓閥
固定比例式減壓閥概述
比例式減壓閥,外形美觀、質量可靠,比例準確,工作平穩,既減動壓也減靜壓。該閥利用閥體內部活塞兩端不同截面積產生的壓力差,改變閥后的壓力,達到減壓目的。減壓閥的減壓比例是:2∶1,3∶1,4∶1,3∶2,5∶2等,亦可根據用戶的要求設計特殊比例的減壓閥。
| 比例式減壓閥型號:Y43X | 比例式減壓閥 公稱通徑:25MM-200MM | 比例式減壓閥 使用壓力:1.6MPA |
| 比例式減壓閥 連接方式:法蘭連接 | 比例式減壓閥 形式:彈簧式 | 比例式減壓閥 主要功能:起減壓保護作用 |
| 比例式減壓閥 使用介質:水管道 | 比例式減壓閥 材質:鑄鐵,鑄鋼,黃銅 | 比例式減壓閥 標準:機械部標準或定做非標 |



固定比例式減壓閥主要技術參數
|
					適用介質
				 |
					水、氣體
				 | |||
|
					適用溫度
				 |
					≤90℃
				 | |||
|
					壓力誤差
				 |
					≤8%
				 | |||
|
					最小開啟壓力
				 |
					2∶1
				 |
					0.2MPa
				 | ||
|
					3∶1
				 |
					0.3MPa
				 | |||
|
					連接形式
				 |
					法蘭、內螺紋
				 | |||
|
					主要零件材料
				 |
					閥體
				 |
					錫青銅
				 |
					不銹鋼
				 |
					鑄鐵
				 |
|
					內件
				 |
					錫青銅
				 |
					不銹鋼
				 |
					錫青銅或不銹鋼
				 | |
固定比例式減壓閥主要外形尺寸
法蘭連接尺寸PN1.0MPa按GB4216.4-84標準,PN1.6MPa按GB4213.5-84標準
|
					公稱通徑DN(mm)
				 |
					A
				 |
					D3
				 |
|
					25
				 |
					232
				 |
					115/125
				 |
|
					32
				 |
					246
				 |
					140/150
				 |
|
					40
				 |
					256
				 |
					150/155
				 |
|
					50
				 |
					270
				 |
					165/175
				 |
|
					65
				 |
					306
				 |
					185/200
				 |
|
					80
				 |
					320
				 |
					210/230
				 |
|
					100
				 |
					340
				 |
					240/265
				 |
|
					125
				 |
					400
				 |
					275/300
				 |
|
					150
				 |
					429
				 |
					310/350
				 |
|
					200
				 |
					358
				 |
					355/400
				 |


|
					型號
				 |
					公稱壓力
				 |
					公稱通徑DN(mm)
				 |
					L
				 |
| YB43X-10T (B型) |
					1.0
				 |
					50
				 |
					85
				 |
|
					65
				 |
					102
				 | ||
|
					80
				 |
					122
				 | ||
|
					100
				 |
					140
				 | ||
|
					125
				 |
					160
				 | ||
|
					150
				 |
					178
				 | ||
|
					200
				 |
					230
				 | ||
| YB43X-16T (B型) |
					1.6
				 |
					50
				 |
					85
				 |
|
					65
				 |
					102
				 | ||
|
					80
				 |
					122
				 | ||
|
					100
				 |
					140
				 | ||
|
					125
				 |
					160
				 | ||
|
					150
				 |
					178
				 | ||
|
					200
				 |
					230
				 |

|
					公稱通徑DN(mm)
				 |
					尺寸
				 | ||
|
					C
				 |
					L
				 |
					D
				 | |
|
					15
				 |
					1/2"
				 |
					80
				 |
					50
				 |
|
					20
				 |
					3/4"
				 |
					80
				 |
					50
				 |
|
					25
				 |
					1"
				 |
					90
				 |
					54
				 |
|
					32
				 |
					1 1/4"
				 |
					100
				 |
					60
				 |
|
					40
				 |
					1 1/2"
				 |
					110
				 |
					68
				 |
|
					50
				 |
					2"
				 |
					120
				 |
					80
				 |
減壓閥訂貨注意事項:
減壓閥選型時應提供口徑,使用介質,閥前壓力,閥后壓力,閥后設定壓力,最大流量/每小時,確定閥門尺寸,連接方式,標準,最
大行程,開啟行程,流量調節比,壓力波動(精度)壓力,溫度對應比,最大耐溫,閥體材質,壓力等,內泄漏率,內部閥體結構,工
作原理,安裝說明等相關技術資料.
當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的 三精閥門 公司專家為您審核把關.
