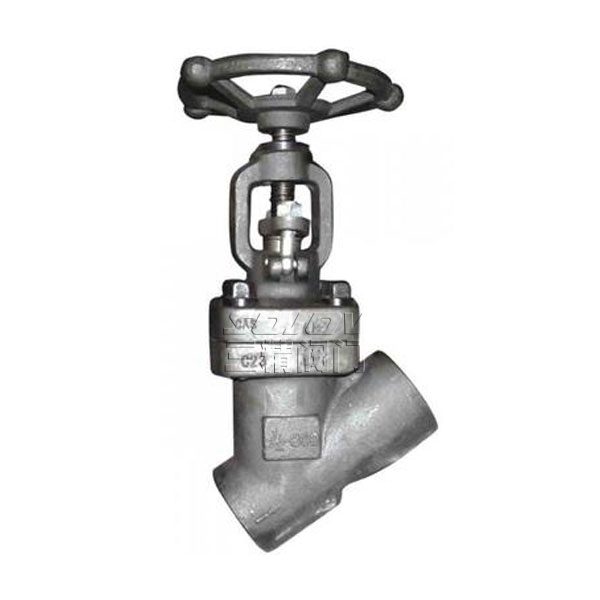

Y型鍛鋼截止閥
型號：J11H J61H
公稱通徑：15MM-50MM
使用壓力：1.6MPA -32MPA
連接方式：螺紋連接 焊接
形式：手動
主要功能：起開關作用
使用介質：水 油品 蒸汽
材質：A105鍛鋼
標準：機械部標準或定做非標
Y型鍛鋼截止閥概述
Y”型鍛鋼截止閥有三種閥蓋設計形式。第一種是螺栓式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片（316夾柔性石墨制造）密封。客戶有特殊要求時也可采用金屬環連接。第二種設計形式是焊接式閥蓋，按這種形式設計的閥門,其閥體與閥蓋用螺紋連接,全焊密封。客戶有特殊要求時也可采用全焊二連接。第三種為壓力自緊式閥蓋，按這種形式設計的閥門，其閥體與閥蓋用螺紋連接，內壓自密封環密封。
可設計成“Y”型閥的有截止閥和止回閥。
|
鍛鋼截止閥型號：J11H J61H |
鍛鋼截止閥 公稱通徑：15MM-50MM |
鍛鋼截止閥 使用壓力：1.6MPA -32MPA |
|
鍛鋼截止閥 連接方式：螺紋連接 焊接 |
鍛鋼截止閥 形式：手動 |
鍛鋼截止閥 主要功能：起開關作用 |
|
鍛鋼截止閥 使用介質：水 油品 蒸汽 |
鍛鋼截止閥 材質：A105鍛鋼 |
鍛鋼截止閥 標準：機械部標準或定做非標 |
壓力自緊式Y(jié)型鍛鋼截止閥設計結構和特征
壓力自緊封Y型截止閥和止回閥閥門符合ANSI B16.34。檢驗與測試按API598，標記按MSS-SP-25。采用結構 全徑或縮徑 升降式和球式止回閥 按需內置彈簧 可拆卸實心閥瓣 自定心壓板壓套式 整體式上密封座明桿支架型（OS&Y） 螺栓連接、纏繞墊片密封式閥蓋，螺紋連接、全焊密封式閥蓋以及螺紋連接內壓自緊式閥蓋承插端符合ASME B16.11 螺紋連接端（NPT)符合ANSI/ASME B1.20.1 閥瓣可變換為針型、節流型、球型、止回型圖1：結構示意圖）
|
序號 |
零件名稱 |
CS to ASTM |
AS to ASTM |
SS to ASTM |
|
|
Type A105 |
Type A182 F22 |
Type A182 F304(L) |
Type A182 F316(L) |
||
|
1 |
閥體 |
A105N |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
2 |
閥瓣 |
A105N |
A276 304 |
A276 304(L) |
A276 316(L) |
|
3 |
閥桿 |
A182 F6a |
A182 F304(L) |
A182 F316(L) |
|
|
4 |
密封座 |
A105N |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
|
5 |
密封環 |
F182 F304L |
A182 F304(L) |
A182 F316(L) |
|
|
6 |
閥蓋 |
A105N |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
7 |
墊圈 |
A105N |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
8 |
閥桿螺母 |
A276 F420 |
|||
|
9 |
軸承壓蓋 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
10 |
鎖緊螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
11 |
手輪 |
A197 |
|||
|
12 |
對夾塊 |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
13 |
螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A1983 B8M |
|
14 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
15 |
填料壓板 |
A216 WCB |
A351 CF8 |
||
|
16 |
活節螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A1983 B8M |
|
17 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
18 |
圓柱銷 |
A276 420 |
A182 F304 |
||
|
19 |
填料壓套 |
A276 410 |
A182 F304 |
||
|
20 |
吊耳 |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
21 |
提升螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
22 |
填料 |
不銹鋼絲+柔性石墨 |
|||
|
適用介質 |
水、蒸汽、油品等 |
水、蒸氣、油品等 |
硝酸、醋酸等 |
||
|
適用溫度 |
-29°C～425°C |
-29°C～550°C |
-29°C～200°C |
||
客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。 CS=碳鋼；AS=合金鋼；SS=不銹鋼；
鍛鋼截止閥尺寸參數表
|
NPS |
1/2″ |
3/4″ |
1″ |
11/4″ |
11/2″ |
2″ |
|
|
L |
900-150Lb |
140 |
140 |
140 |
178 |
178 |
216 |
|
2500Lb |
186 |
186 |
186 |
232 |
232 |
279 |
|
|
H(開) |
333 |
333 |
332 |
408 |
406 |
524 |
|
|
W |
125 |
125 |
160 |
160 |
180 |
200 |
|
|
重量 |
900Lb-1500Lb |
11.2 |
10.5 |
10.1 |
21.0 |
19.6 |
40.4 |
|
2500Lb |
12.3 |
11.6 |
10.8 |
28.0 |
26.4 |
43.8 |
|
截止閥訂貨主要事項：
截止閥介質壓力等級內泄漏率閥門尺寸連接方式標準最大耐溫最大耐壓最大流量/每小時,閘閥閥體材質轉動方式（手柄/蝸輪）內部閥體結構截止閥工作原理安裝說明等相關技術資料當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的三精閥門公司專家為您審核把關。感謝您訪問我們的網站【http://www.dashazhu.cn】
