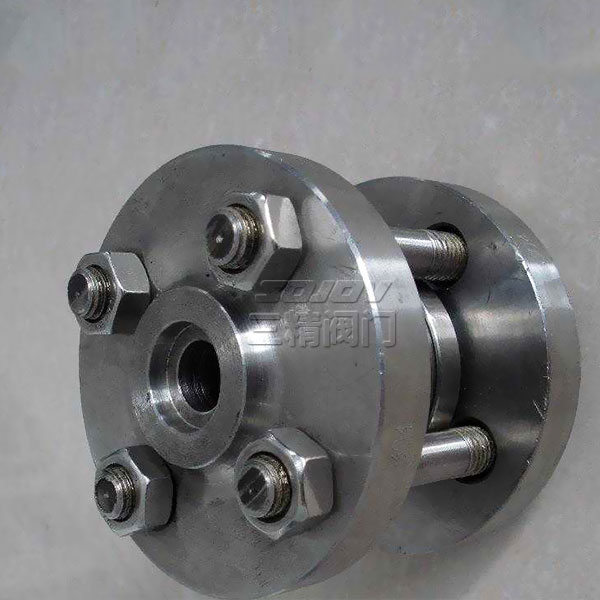

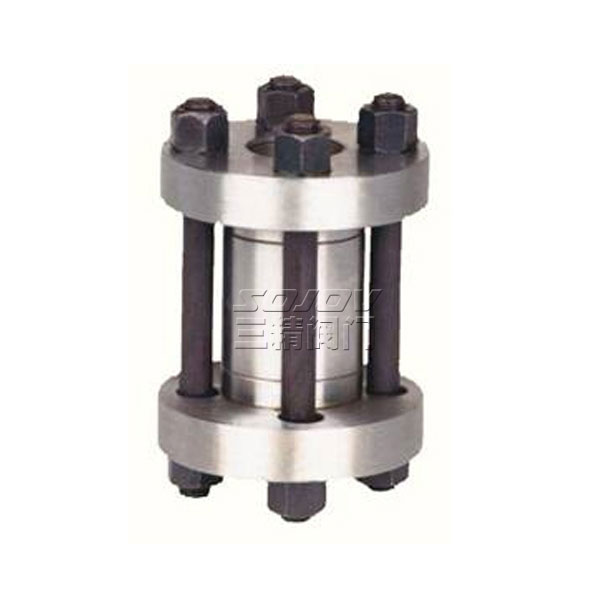

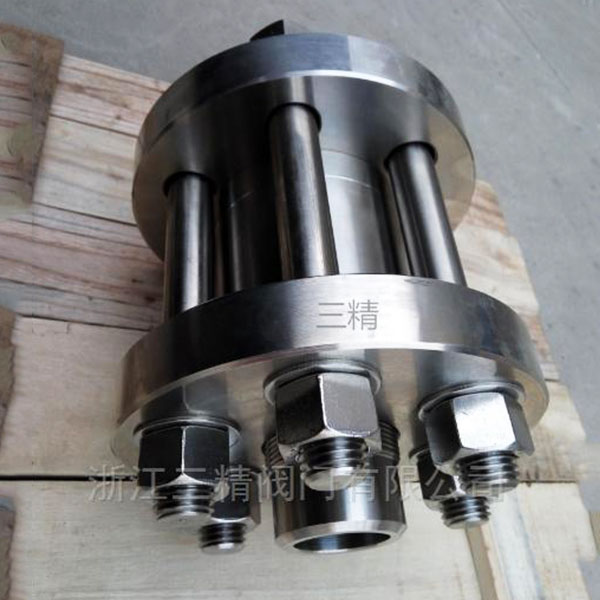

H72Y對夾式高壓止回閥
對夾式高壓止回閥概述
對夾式高壓止回閥 “C”型，系供安裝在溶液、液氨、25%氨水、氮氨混合氣的管道上用的。對夾式高壓止回閥“R”型系供安裝在尿素裝置管道上，輸送尿素及甲胺液用的。
對夾式高壓止回閥主要零部件材料
|
零件名稱 |
材料名稱用標準牌號 |
材料名稱用標準牌號 |
|
閥體 |
合金鋼 GB3077-88 40Cr |
尿素級不銹鋼 GB1220-92 00Cr17Ni14Mo2 |
|
閥座、閥瓣 |
不銹鋼 GB1220-92 2Cr13 |
尿素級不銹鋼 GB1220-92 00Cr17Ni14Mo2 |
|
透鏡墊 |
優質碳鋼 GB699-88 20 |
尿素級不銹鋼 GB1220-92 00Cr17Ni14Mo2 |
|
法蘭 |
優質碳鋼 GB699-88 35 |
優質碳素鋼 GB699-88 35 |
|
雙頭螺栓 |
優質碳鋼 GB699-88 40 |
優質碳鋼 GB699-88 40 |
|
螺母 |
優質碳鋼 GB699-88 25 |
優質碳鋼 GB699-88 25 |
|
彈簧 |
彈簧鋼 GB1222-84 65Mn |
尿素級不銹鋼 GB1220-92 00CR17Ni10Mo2 |
|
O 型密封圈 |
四氟乙烯 日華爾卡 7010 |
四氟乙烯 日華爾卡 7010 |
對夾式高壓止回閥性能規范
|
型號 |
公稱壓力 |
試驗壓（MPa） |
工作壓力 |
工作 |
工作介質 |
|
|
強度 |
密封 |
|||||
|
H72Y- 160C |
16 |
24 |
17.6 |
≤-30-260 |
C：氮、氫、氨 |
|
|
H72Y- 220R |
22 |
33 |
24.2 |
≤-200-260 |
R：尿素及甲胺液 |
|
對夾式高壓止回閥主要外形尺寸
|
H72Y-160C H72W-220R |
|||||||
|
公稱通徑 |
D |
D1 |
D |
M |
L |
L1 |
重量 |
|
15 |
95 |
42 |
12 |
M24*2 |
60 |
158 |
4.1 |
|
25 |
105 |
50 |
15 |
M33*2 |
65 |
163 |
6.9 |
|
32 |
115 |
62 |
25 |
M42*2 |
80 |
180 |
8.0 |
|
40 |
165 |
88 |
32 |
M52*2 |
90 |
230 |
15.0 |
|
50 |
165 |
88 |
39 |
M64*3 |
115 |
265 |
27.0 |
|
65 |
200 |
116 |
53 |
M80*3 |
140 |
315 |
49.0 |
|
80 |
225 |
138 |
60 |
M100*3 |
160 |
360 |
88.0 |
|
100 |
260 |
160 |
76 |
M120*4 |
180 |
420 |
91.0 |
|
125 |
300 |
195 |
90 |
M155*4 |
200 |
460 |
115.0 |
|
150 |
330 |
212 |
120 |
M175*4 |
220 |
500 |
145.0 |
|
200 |
425 |
265 |
176 |
M240*6 |
240 |
570 |
160.0 |
|
H72Y-220C H72W-320R |
|||||||
|
公稱通徑 |
D |
D1 |
D |
M |
L |
L1 |
重量 |
|
10 |
95 |
42 |
10 |
M24*2 |
60 |
155 |
3.4 |
|
15 |
105 |
50 |
12 |
M33*2 |
65 |
158 |
4.5 |
|
25 |
115 |
62 |
23 |
M42*2 |
80 |
180 |
7.3 |
|
32 |
135 |
70 |
29 |
M48*2 |
90 |
200 |
8.7 |
|
40 |
165 |
88 |
34 |
M64*3 |
115 |
255 |
17.0 |
|
50 |
200 |
116 |
53 |
M80*3 |
140 |
300 |
30.0 |
|
65 |
225 |
138 |
60 |
M100*3 |
160 |
345 |
56.0 |
|
80 |
260 |
160 |
68 |
M125*4 |
180 |
410 |
92.0 |
|
100 |
300 |
195 |
85 |
M155*4 |
200 |
470 |
109.0 |
|
125 |
330 |
212 |
120 |
M175*4 |
220 |
510 |
135.0 |
|
150 |
400 |
250 |
135 |
M215*6 |
240 |
570 |
160.0 |
|
200 |
480 |
320 |
176 |
M265*6 |
280 |
670 |
180.00 |
