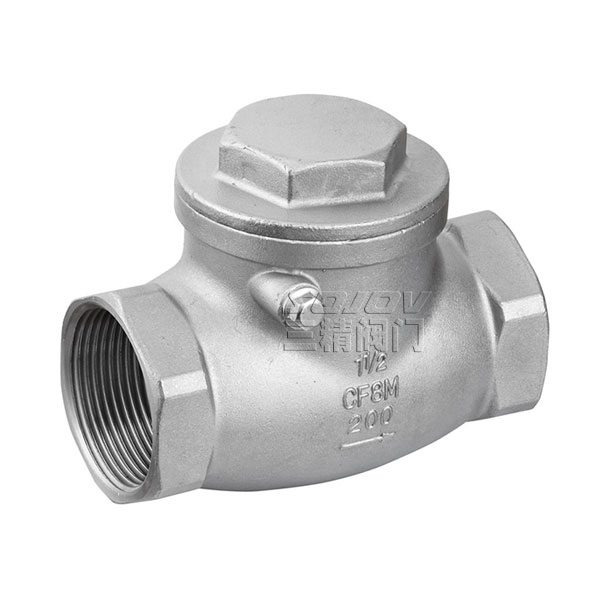

H14W不銹鋼內螺紋旋啟止回閥
H14W不銹鋼內螺紋旋啟止回閥的功能是用來防止管路中的介質倒流。止回閥屬于自動閥類，啟閉件靠流動介質的力量自行開啟或關閉。止回閥只用于介質單向流動的管路上，阻止介質回流，以防發生事故
下一個產品：H42W不銹鋼底閥
上一個產品：HH44X不銹鋼微阻緩閉止回
H14W不銹鋼內螺紋旋啟止回閥概述
H14W不銹鋼內螺紋旋啟止回閥的功能是用來防止管路中的介質倒流。止回閥屬于自動閥類，啟閉件靠流動介質的力量自行開啟或關閉。止回閥只用于介質單向流動的管路上，阻止介質回流，以防發生事故
H14W不銹鋼內螺紋旋啟止回閥執行標準
| 設計與制造 | 結構長度 | 壓力-溫度等級 | 連接法蘭 | 試驗與檢驗 |
| GB12236 | GB12221 |
GB9131 JB/T74 HG20604 |
JB/T74-94 GB9113 HG20592-20635 |
JB/T9092-1999 GB13927 |
H14W不銹鋼內螺紋旋啟止回閥壓力試驗
|
公稱壓力 PN(MPa) |
試驗壓力(MPa) | 適用溫度(℃) | 適用介質 | ||||
| 強度試驗 | 密封試驗 | WCB | Cr5Mo | 1Cr18Ni12Mo2Ti | 1Cr18Ni9Ti | ||
| 1.6 | 2.4 | 1.8 | ≤425 | ≤550 | ≤220 | ≤200 | 水、油品、蒸汽、酸性介質 |
| 2.5 | 3.8 | 2.8 | |||||
| 4.0 | 6.0 | 4.4 | |||||
| 6.4 | 9.6 | 7.1 | |||||
| 10.0 | 15.0 | 11.0 | - | ||||
| 16.0 | 24.0 | 17.6 | |||||
| 25.0 | 37.5 | 27.5 | |||||
H14W不銹鋼內螺紋旋啟止回閥主要零件材料及性能
| 零件名稱 | 材料編號 | |||
| 閥 體 | WCB | ZGCr5Mo | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 閥 蓋 | WCB | ZGCr5Mo | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 閥 瓣 | WCB | ZGCr5Mo | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 搖 桿 | WCB | ZGCr5Mo | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 閥 座 | 25 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 銷 軸 | 1Cr17Ni2 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
| 密封環、墊片 | 包覆墊 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
H14W不銹鋼內螺紋旋啟止回閥主要技術尺寸
|
公稱壓力 PN(MPa) |
公稱直徑 DN(mm) |
主要外形尺寸及連接尺寸(mm) |
重量 (kg) |
|||||||
| L | D | D1 | D2 | b-f | z-d | D3 | H | |||
| 1.6 | 25 | 160 | 115 | 85 | 65 | 16-2 | 4--14 | 140 | 130 | 14 |
| 32 | 180 | 135 | 100 | 78 | 16-2 | 4--18 | 150 | 140 | 16 | |
| 40 | 200 | 145 | 110 | 85 | 16-2 | 4--18 | 160 | 150 | 18 | |
| 50 | 230 | 160 | 125 | 100 | 16-2 | 4--18 | 185 | 160 | 22 | |
| 65 | 290 | 180 | 145 | 120 | 18-3 | 4--18 | 215 | 177 | 26 | |
| 80 | 310 | 195 | 160 | 135 | 20-3 | 8-18 | 235 | 187 | 33 | |
| 100 | 3540 | 215 | 180 | 155 | 20-3 | 8-18 | 255 | 202 | 39 | |
| 125 | 400 | 245 | 210 | 185 | 22-3 | 8-18 | 285 | 227 | 57 | |
| 150 | 480 | 280 | 240 | 210 | 24--3 | 8-23 | 330 | 263 | 80 | |
| 200 | 550 | 335 | 295 | 265 | 26-3 | 12-23 | 385 | 293 | 95 | |
| 250 | 650 | 405 | 355 | 320 | 30-3 | 12-25 | 455 | 330 | 175 | |
| 300 | 750 | 460 | 410 | 375 | 30-4 | 12-25 | 515 | 382 | 260 | |
| 350 | 850 | 520 | 470 | 435 | 34--3 | 16-25 | 545 | 430 | 360 | |
| 400 | 950 | 580 | 525 | 485 | 36-4 | 16-30 | 600 | 480 | 496 | |
| 500 | 1150 | 705 | 650 | 608 | 44--4 | 20-34 | 730 | 560 | 588 | |
