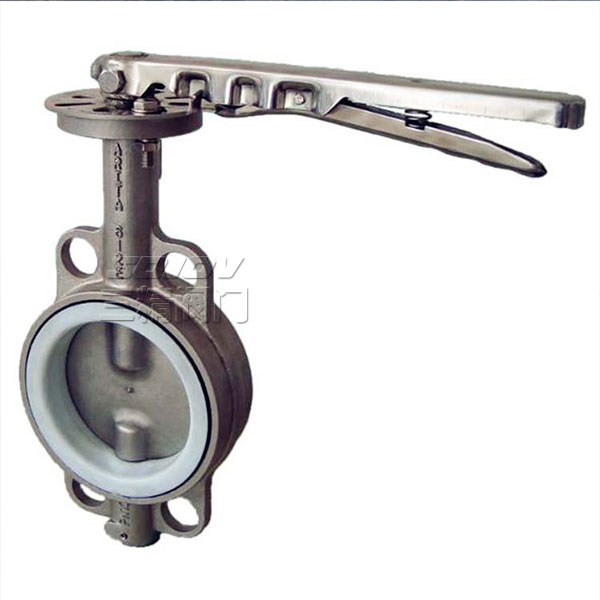

D71X不銹鋼對夾蝶閥

D71X不銹鋼對夾蝶閥采用雙偏心結構，具有越關越緊的密封功能，密封性能可靠。密封副材料選用不銹鋼和丁腈耐油橡膠配對，使用壽命長。橡膠密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。蝶板采用框架結構，強度高，過流面積大，流阻小。

下一個產品：D341X不銹鋼蝸輪軟密封蝶閥

上一個產品：D341X不銹鋼軟密封蝶閥

分享到：

三精閥門

D71X不銹鋼對夾蝶閥可定制

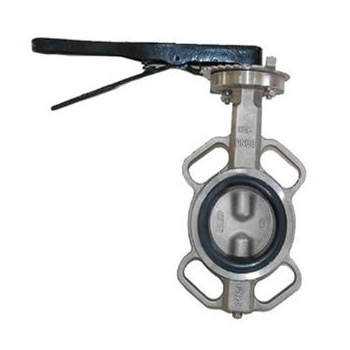

D71X不銹鋼對夾蝶閥

D71X不銹鋼對夾蝶閥特點

1、本閥采用雙偏心結構，具有越關越緊的密封功能，密封性能可靠。

2、密封副材料選用不銹鋼和丁腈耐油橡膠配對，使用壽命長。

3、橡膠密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。

4、蝶板采用框架結構，強度高，過流面積大，流阻小。

5、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。

6、本閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。

7、本閥結構獨特，操作靈活，省力，方便。

軟密封蝶閥型號：D71X	軟密封蝶閥公稱通徑：50MM-250MM	軟密封蝶閥使用壓力：1.0MPA -1.6MPA
軟密封蝶閥連接方式：對夾式	軟密封蝶閥形式：手動	軟密封蝶閥主要功能：起開關作用
軟密封蝶閥使用介質：水工業管道	軟密封蝶閥材質：鑄鐵鑄鋼	軟密封蝶閥標準：機械部標準或定做非標

D71X不銹鋼對夾蝶閥尺寸表

公稱通徑（DN）	L	D	D1	Z-Φd	H	H0	A	B
25	43		85	4-14
32	43		100	4-18
40	43		110	4-18		220
50	43		125	4-18	63	235	270	65
65	46	165	145	4-18	70	250	270	65
80	46	185	160	8-18	83	275	270	65
100	52	200	180	8-18	105	316	270	65
125	56	220	210	8-18	115	340	310	65
150	56	285	240	8-22	137	376	310	65
200	200	340	295	8-22	164	472	365	90

公稱通徑	L	D	D1	Z-d	H	H0	A	B	D0
50	43	165	125	4-18	63	306	193	125	150
65	46	185	145	4-18	70	321	193	125	150
80	46	200	160	8-18	83	346	193	125	150
100	52	220	180	8-18	105	387	193	125	150
125	56	250	210	8-18	115	411	193	125	150
150	56	285	240	8-22	137	447	193	125	150
200	60	340	295	8-22	164	572	283	165	220
250	68	395	350	12-22	206	646	283	165	220
300	78	445	440	12-22	230	738	334	175	280
350	78	505	460	16-22	248	761	334	175	280
400	102	565	515	16-26	289	877	425	210	320
450	114	615	565	20-26	320	938	425	210	320
500	127	670	620	20-26	343	993	425	210	320
600	154	780	725	20-30	413	1131	425	210	320
700	165	895	840	24-30	478	1476	620	320	400
800	190	1015	950	34-33	525	1533	620	320	400
900	203	1115	1050	28-33	585	1655	620	320	400
1000	216	1230	1160	28-36	640	1765	620	400	400
1200	254	1455	1380	32-39	755	1995	620	400	400
