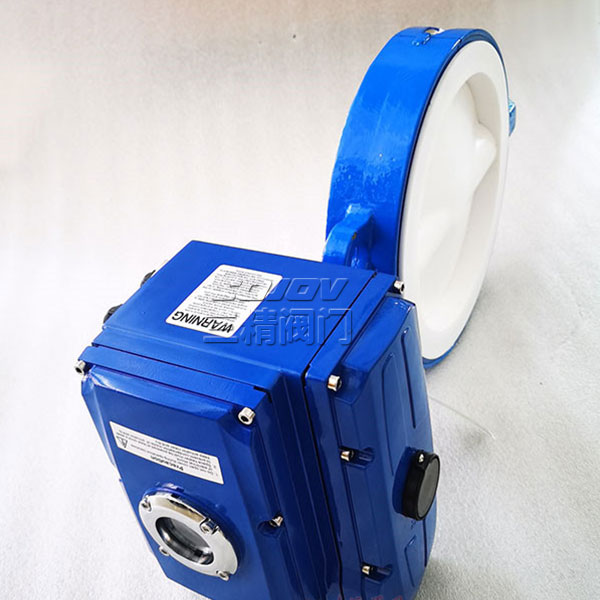

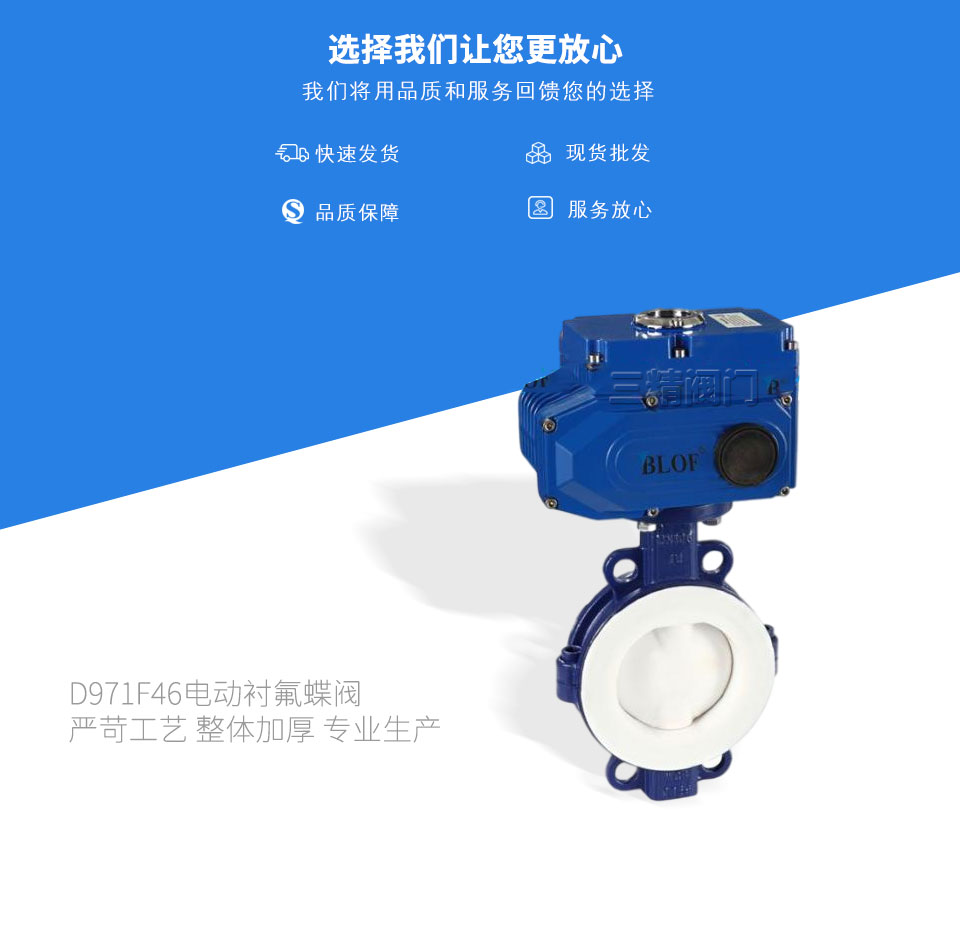

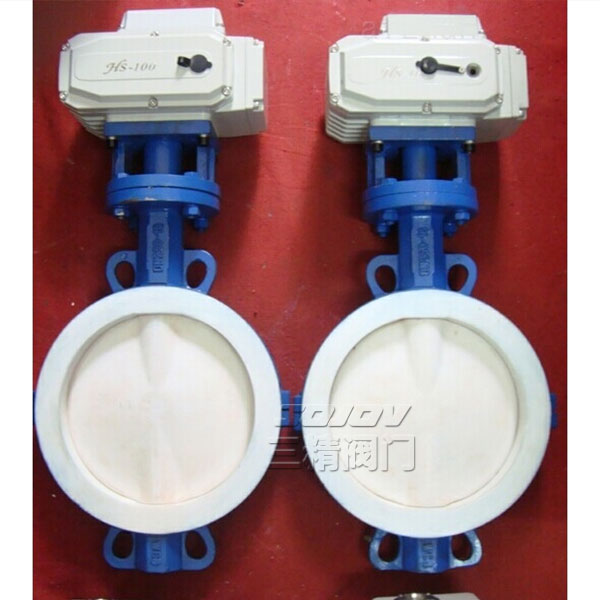

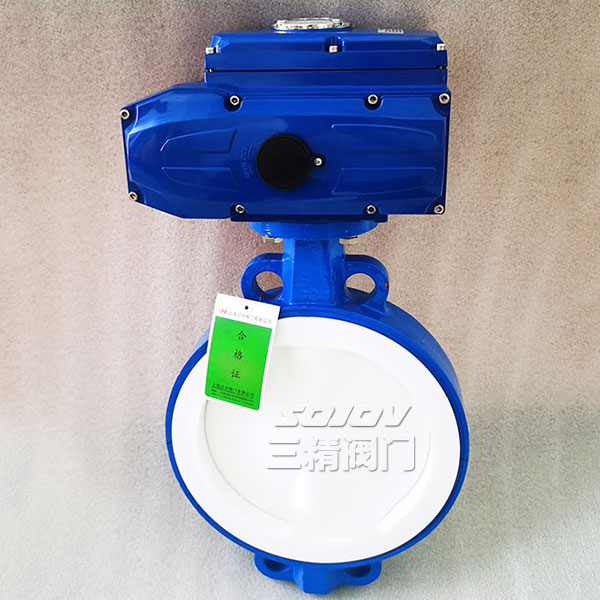

D971F46電動襯氟蝶閥
品牌：三精閥門
閥門型號：D971F46，D941F46
通徑規格：DN50～DN1200

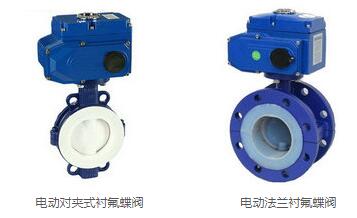

結構形式：中線型(對夾式，法蘭)
閥體材質：鑄鋼WCB、不銹鋼304、不銹鋼316
公稱壓力：PN6、PN10、PN16
適用溫度：-20℃～180℃
應用范圍：腐蝕性流體及強酸強堿介質等
產品特點：密封性能好，具有超強的耐腐蝕性和耐磨性
電動襯氟蝶閥概述
耐腐蝕電動襯氟蝶閥是由電動執行器和法蘭或對夾式襯氟蝶閥組成，蝶閥閥座與密封面襯有氟塑料，具有零泄露、壽命長及超強的耐腐蝕性和耐磨性等優點。電動襯氟蝶閥根據不同工況條件選擇不同的襯里閥體，分為全襯氟蝶閥和半襯氟蝶閥，控制方式有開關切斷型和智能調節型。電動襯氟蝶閥具有嚴密的密封性能，且不僅有普通蝶閥的機械強度，又能發揮PTFE的耐腐蝕、耐酸堿的化學特性，在一般常規條件下的工況中,比不銹鋼閥體的蝶閥具有更高的性價比。
電動襯氟蝶閥應用
電動襯氟蝶閥是在會與介質接觸的過流部件（碟板,閥體內壁）襯上一層較厚的氟塑料高分子材料，所以也被稱之為電動襯塑蝶閥，適用于各種不同工業管路中液體和氣體（包括蒸氣）的輸送，特別是具有嚴重腐蝕性、沖刷、磨礪介質的使用場合，如：硫酸、氫氟酸、磷酸、氯氣、強堿、王水等具有強腐蝕性的介質，但不適用于有顆粒和溫度偏高的工藝介質中。
電動襯氟蝶閥技術參數
| 公稱通徑 | DN50～DN1200 (mm) |
| 公稱壓力 | PN0.6、1.0、1.6MPa |
| 連接形式 | 對夾式、法蘭式 |
| 驅動方式 | 電動控制AC220V AC380V(可帶手輪) |
| 控制方式 | 智能調節型（4-20mA）或開關動作模式 |
| 動作范圍 | 0～90° |
| 泄露量 | 按GB/T4213-92，為Kv值的10-4，軟密封：零泄漏 |
| 閥體材質 | 碳鋼WCB,不銹鋼304,不銹鋼316,316L |
| 密封圈 | 增強聚四氟乙烯PTFE |
| 適用介質 | 弱腐蝕性流體以及強酸、強堿、王水等任意具有強腐蝕性的介質 |
電動襯氟蝶閥適用溫度
1、聚全氟乙烯FEP (F46)：-85~150
2、四氟乙烯-乙烯ETFE(F40)：-80--220
3、可溶性四氟PFA( FA)：-70~200
4、聚四氟乙烯PTFE(F4)：-200~180
5、聚偏二氟乙烯PVDF(F2)：-70~100
6、改性聚乙烯FRPE(PO)：-58~80
不同材料適用于不同溫度和不同介質
電動襯氟蝶閥性能特點
1、閥體有不銹鋼及其它材質閥體可選，且重量輕，電動開關速度迅速；
2、電動防腐蝶閥密封材料適用壽命長，具有耐老化、耐腐蝕、耐沖刷等特點；
3、可在任何位置安裝，維修方便，法蘭對夾孔連接適用多種標準；
4、電動耐腐蝕蝶閥密封件可以更換，密封性能可靠，能夠達到雙向密封零泄漏。
5、電動防腐蝶閥適用于化學介質，閥板上下中孔處，采用球型摩擦面設計，扭矩力更小，密封性能極佳。
電動襯氟蝶閥性能規范
| 公稱通徑 | DN（mm） | 50～1200 | ||
| 公稱壓力 | PN（MPa） | 0.6 | 1.0 | 1.6 |
| 試驗壓力 | 強度試驗 | 0.9 | 1.5 | 2.4 |
| 密封試驗 | 0.66 | 1.1 | 1.76 | |
| 氣密封試驗 | 0.6 | 0.6 | 0.6 | |
| 適用溫度 | ≤180℃ | |||
| 適用介質 | 任何具有腐蝕性的介質 | |||
