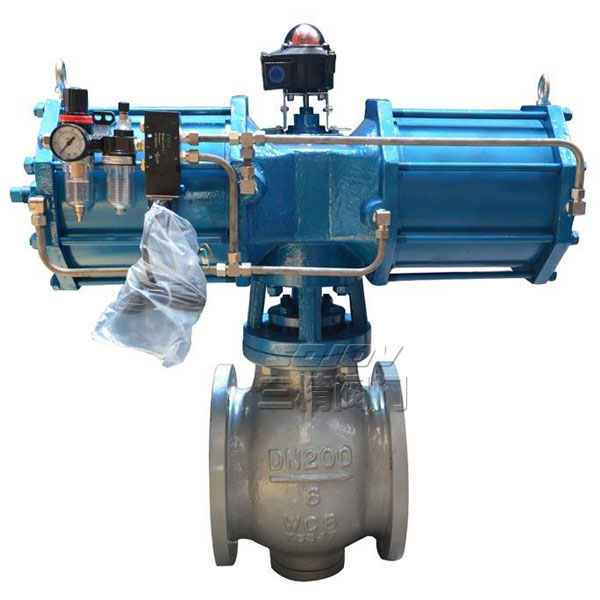

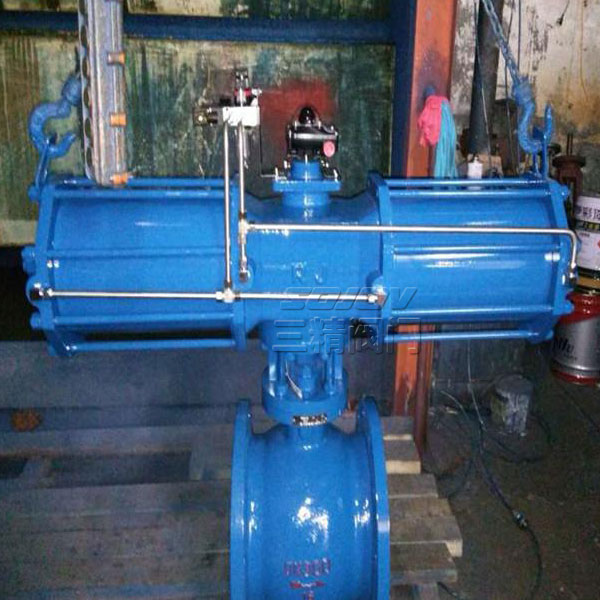

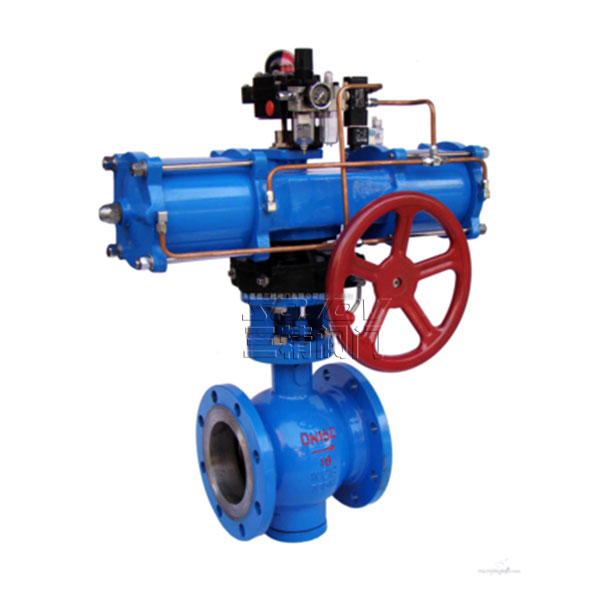

VQ347H蝸輪V型調節球閥
型號：VQ347H VQ647H VQ947H
通徑：50MM-300MM
使用壓力：1.6MPA -2.5MPA
連接方式：法蘭連接球閥
操作操作操作方式：蝸輪 氣動 電動
主要功能：起調節作用
使用介質：水.油品.蒸汽
材質：鑄鋼.不銹鋼
標準：機械部標準或定做非標
VQ347H蝸輪V型調節球閥,VQ647H氣動V型調節球閥,VQ947H電動V型調節球閥
|
調節球閥型號：VQ347H VQ647H VQ947H |
調節球閥通徑：50MM-300MM |
調節球閥使用壓力：1.6MPA -2.5MPA |
|
調節球閥連接方式：法蘭連接 |
球閥 操作操作操作方式：蝸輪 氣動 電動 |
調節球閥主要功能：起調節作用 |
|
調節球閥使用介質：水.油品.蒸汽 |
調節球閥材質：鑄鋼.不銹鋼 |
調節球閥標準：機械部標準或定做非標 |
硬密封調節球閥主要外形和連接尺寸
|
產品型號
|
公稱
通徑 DN |
L
|
D
|
D1
|
D2
|
b
|
PN1.6MPa
|
H
|
H1
|
W
|
WT(kg)
|
||||
|
Z-φd
|
VQ347
|
VQ647
|
VQ947
|
VQ347
|
VQ647
|
VQ947
|
|||||||||
|
VQ347H-16C
VQ647H-16C
VQ947H-16C |
50
|
124
|
165
|
125
|
100
|
16
|
4-φ18
|
225
|
248
|
365
|
92
|
400
|
11
|
13
|
16
|
|
65
|
145
|
185
|
145
|
120
|
18
|
4-φ18
|
235
|
255
|
375
|
100
|
400
|
13
|
15
|
18
|
|
|
80
|
165
|
200
|
160
|
135
|
20
|
8-φ18
|
260
|
270
|
380
|
108
|
400
|
15
|
17
|
20
|
|
|
100
|
194
|
220
|
180
|
155
|
20
|
8-φ18
|
27
|
278
|
390
|
117
|
400
|
17
|
19
|
23
|
|
|
125
|
210
|
250
|
210
|
185
|
22
|
8-φ18
|
320
|
335
|
405
|
140
|
455
|
22
|
25
|
28
|
|
|
150
|
229
|
285
|
240
|
210
|
22
|
8-φ23
|
340
|
358
|
420
|
177
|
455
|
30
|
36
|
40
|
|
|
200
|
243
|
340
|
295
|
265
|
24
|
8-φ23
|
390
|
405
|
510
|
200
|
700
|
60
|
68
|
75
|
|
|
250
|
297
|
405
|
355
|
320
|
26
|
12-φ26
|
420
|
449
|
540
|
252
|
700
|
90
|
100
|
110
|
|
|
300
|
338
|
460
|
410
|
375
|
28
|
12-φ26
|
510
|
550
|
605
|
270
|
700
|
180
|
205
|
207
|
|
硬密封調節球閥主要外形和連接尺寸
|
產品型號
|
通徑
DN |
L
|
D
|
D1
|
D2
|
b
|
PN1.6MPa
|
H
|
H1
|
W
|
WT(kg)
|
||||
|
Z-φd
|
VQ347
|
VQ647
|
VQ947
|
VQ347
|
VQ647
|
VQ947
|
|||||||||
|
VQ347H-25
VQ647H-25
VQ947H-25 |
50
|
124
|
165
|
125
|
100
|
20
|
4-φ18
|
225
|
248
|
365
|
92
|
400
|
11
|
13
|
16
|
|
65
|
145
|
185
|
145
|
120
|
22
|
8-φ18
|
235
|
255
|
375
|
100
|
400
|
13
|
15
|
18
|
|
|
80
|
165
|
200
|
160
|
135
|
22
|
8-φ18
|
260
|
270
|
380
|
108
|
400
|
15
|
17
|
20
|
|
|
100
|
194
|
230
|
190
|
160
|
24
|
8-φ23
|
27
|
278
|
390
|
117
|
400
|
18
|
22
|
25
|
|
|
125
|
210
|
270
|
220
|
188
|
26
|
8-φ26
|
320
|
335
|
405
|
140
|
455
|
23
|
26
|
32
|
|
|
150
|
229
|
300
|
250
|
218
|
28
|
8-φ23
|
340
|
358
|
420
|
177
|
455
|
40
|
56
|
60
|
|
|
200
|
243
|
360
|
310
|
278
|
30
|
8-φ23
|
390
|
405
|
510
|
200
|
700
|
62
|
70
|
79
|
|
|
250
|
297
|
425
|
370
|
332
|
32
|
12-φ26
|
420
|
449
|
540
|
252
|
700
|
93
|
105
|
120
|
|
|
300
|
338
|
485
|
430
|
390
|
36
|
12-φ26
|
510
|
550
|
605
|
270
|
700
|
190
|
220
|
225
|
|
訂貨須知：
一、①硬密封調節球閥產品名稱與型號②硬密封調節球閥口徑③硬密封調節球閥是否帶附件以便我們的為您正確選型④硬密封調節球閥的使用壓力⑤硬密封調節球閥的使用介質的溫度。二、若已經由設計單位選定三精閥門公司的硬密封調節球閥型號，請按硬密封調節球閥型號直接向我司銷售部訂購。三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的三精公司專家為您審核把關。感謝您訪問我們的網站【http://www.cnsjfm.cn三精公司】如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
