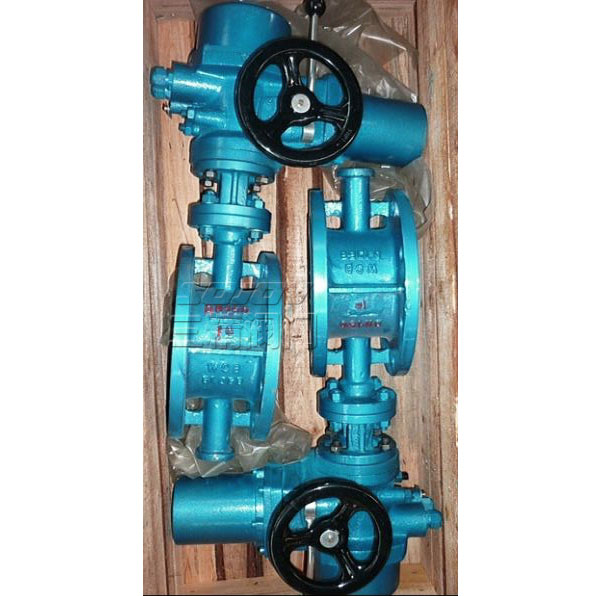

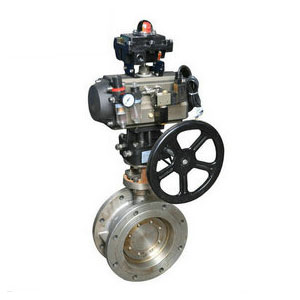

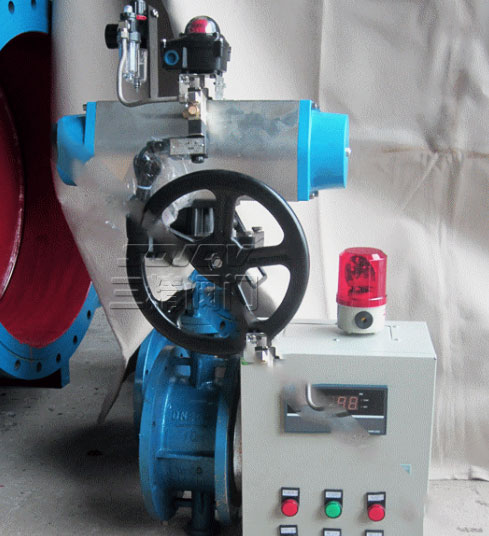

D643H氣動硬密封蝶閥

品牌：三精閥門

閥門型號：D643H，D673H

通徑規格：DN50～DN1200

結構形式：三偏心硬密封(對夾式,法蘭)

閥體材質：碳鋼WCB、不銹鋼304、不銹鋼316

公稱壓力：PN10、PN16、PN25、PN40

適用溫度：-40℃～450℃

應用范圍：水、蒸氣、油品、酸類腐蝕性等

產品特點：壽命長，啟閉無摩擦，使用范圍廣，可用于高溫高壓

下一個產品：D671S氣動塑料蝶閥

上一個產品：D671X氣動軟密封蝶閥

分享到：

三精閥門 D643H氣動硬密封蝶閥可定制

氣動硬密封蝶閥概述

氣動硬密封蝶閥屬于長壽命、高品質蝶閥，采用三維偏心原理設計，主要由法蘭或?qū)A式硬密封蝶閥與氣動執行裝置連接組成，閥座和碟板密封面采用不同硬度的金屬材料或不銹鋼制成，具有耐高溫、耐腐蝕、耐磨損等優點。氣動硬密封蝶閥采用硬軟密封兼容的多層次結構，無論在低溫或高溫的工況中都能保證優良的密封性能，且閥門在開啟和關閉時碟板和閥座基本無摩擦現象，大大提高了蝶閥的使用壽命。氣動硬密封蝶閥廣泛應用于電力、油品、蒸汽、空氣、污水等介質的管道當中，是開關控制或調節流量的最佳裝置。

氣動硬密封蝶閥性能特點

1、采用三偏心原理結構，閥座與碟板在啟閉時幾乎無摩擦，提高了使用壽命。

2、結構獨特，操作靈活、省力、方便、不受介質壓力的高、低影響，密封性能可靠。

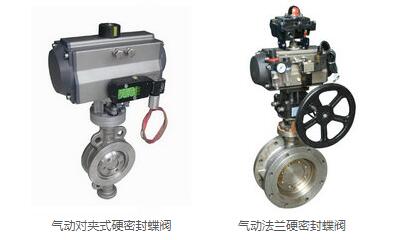

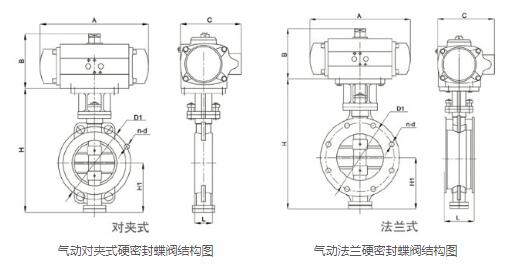

3、可分為氣動對夾式硬密封蝶閥和氣動法蘭硬密封蝶閥，滿足于不同連接方式，方便安裝在管道中。

3、密封是采用軟硬金屬片層疊組成，具有金屬密封和彈性密封的雙重優點，無論在低溫和高溫情況下，均具有優良的密封特性。

5、蝶閥設有密封調節裝置，長期使用后若密封性能下降，可調節碟板密封圈向閥座靠近即可恢復原有密封性能，大大地提高使用壽命。

氣動硬密封蝶閥技術參數

公稱通徑	DN50～DN1200(mm)
壓力等級	PN1.0、1.6、2.5、4.0MPa
連接方式	對夾式、法蘭連接
密封形式	金屬硬密封
驅動方式	氣源驅動,壓縮空氣5～7bar(可帶手輪)
動作范圍	0～90°
閥體材質	碳鋼、不銹鋼304、不銹鋼316
工作場合	水、蒸氣、油品、酸類腐蝕性等(可高壓高溫場合)
溫度范圍	碳鋼：-29℃～450℃ 不銹鋼：-40℃～450℃
控制方式	開關模式(開關兩位控制,氣開、氣關式)、智能調節型(4～20mA模擬量信號)、彈簧復位

氣動硬密封蝶閥執行機構

供氣壓力	0.4～0.7MPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-30～+70℃
作用形式	單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)
可配附件	定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
