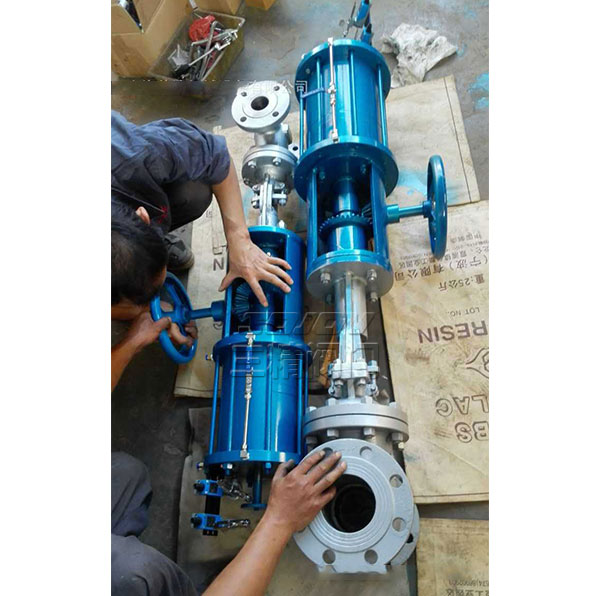

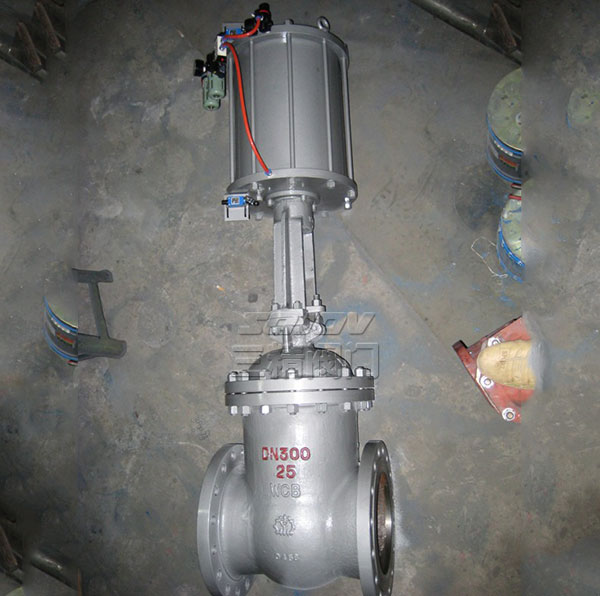

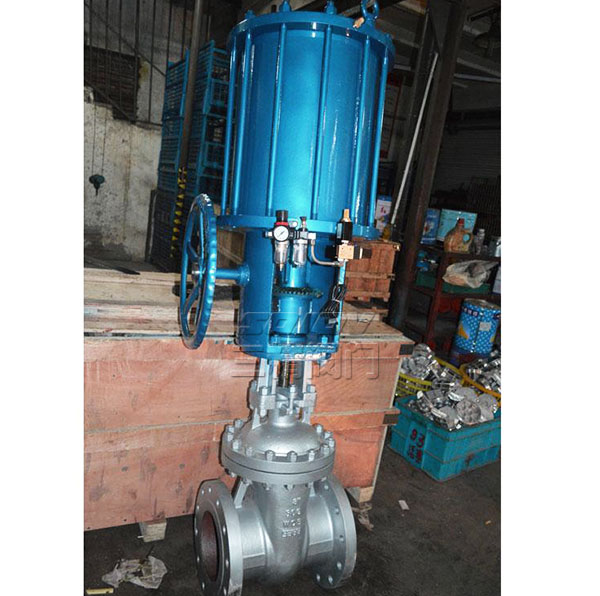

氣動法蘭閘閥概述

氣動法蘭閘閥Z641H主要由法蘭鑄鋼閘閥及氣動執行機構組合而成，是借助執行器壓縮空氣來驅動的一種自控閥門，具氣開、氣關兩種作用方式。氣動法蘭閘閥可以配用電的或氣的回訊器，用以發送閥門開關狀態信息，可以實現遠距離控制，集中控制和自動控制。法蘭氣動鑄鋼閘閥采用雙層氣缸結構并帶有緩沖機構，比單氣缸式氣動閘閥，提升力增大了一倍，能有效地減速輕了關閉閥門時，活塞下行沖擊而造成的閥板車密封面和閥體密封面的磨損，也能避免閘板卡死的現象。

氣動法蘭閘閥性能規范

試驗壓力(MPa)：1.62.54.06.4

強度試驗：2.43.756.09.6

密封試驗：1.762.754.47.04

低壓密封試驗：0.6MPa

環境溫度：-20～+60℃

相對溫度：≤90%(25℃時)

防護等級：戶外型和防爆型為IP55 (可訂制IP67)

氣動法蘭閘閥優點

1、閥桿及表面經氮化處理，有良好的抗腐蝕性、抗擦傷性和耐磨性。

2、可采用各種配管法蘭及法蘭密封面形式，滿足各種工況及用戶要求。

3、采用楔式彈性閘板結構，中大口徑設置推力軸承，磨擦力小，并配有撞擊手動，啟閉輕松自如。

4、閘板、閥座耐磨、耐高溫，耐腐蝕，抗擦傷性能好、使用壽命長。

5、閥體材料品種齊全，填料、墊片可根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。

氣動法蘭閘閥原理

氣缸蓋上部裝有氣動-手動轉換裝置。將轉換手柄順時針?lè)较蛱徂D(zhuǎn)到“氣動”定位孔定位，閘閥處于氣動操作狀態；反之，將轉換手柄逆時針?lè)较蛱徂D(zhuǎn)到“手動”定于孔處定位，閘閥即可進行手動操作。帶錐齒輪的手柄轉換方向相反。手動操作閘閥時，手輪旋向和普通手動閥一樣，即順時針轉為關，逆時針轉為開。帶錐齒輪轉動的相反。

氣動法蘭閘閥參數說明
