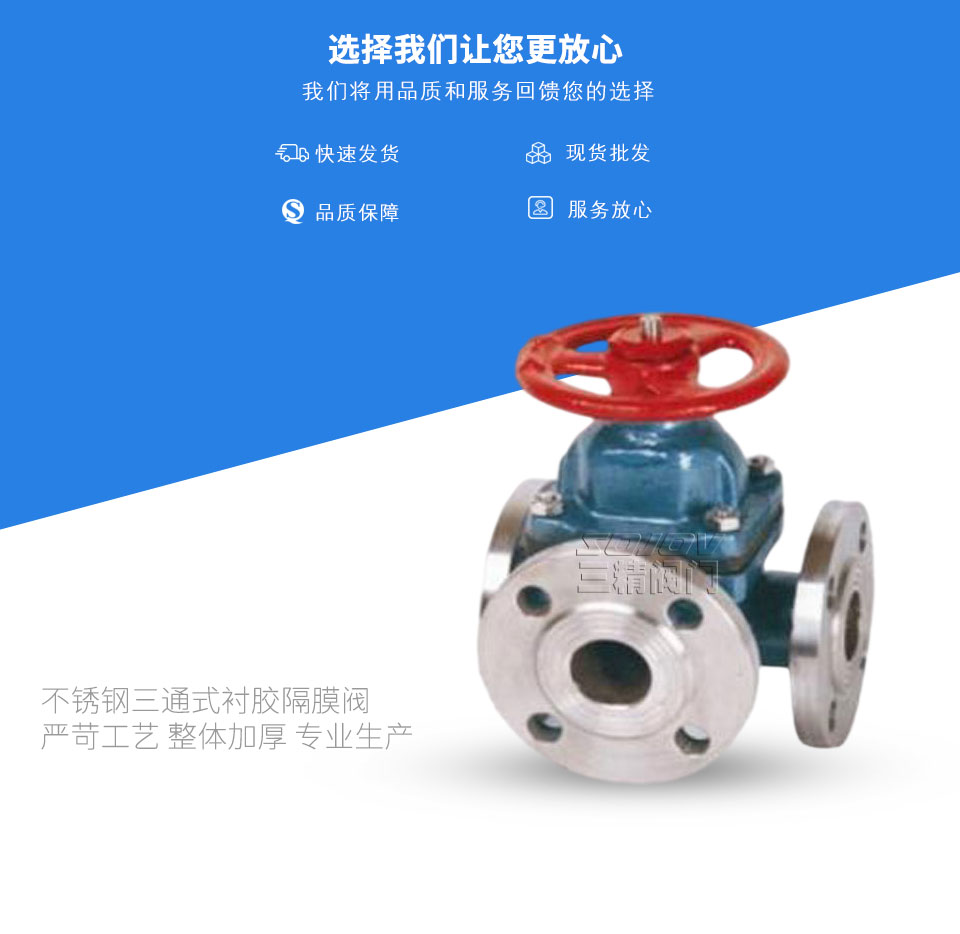

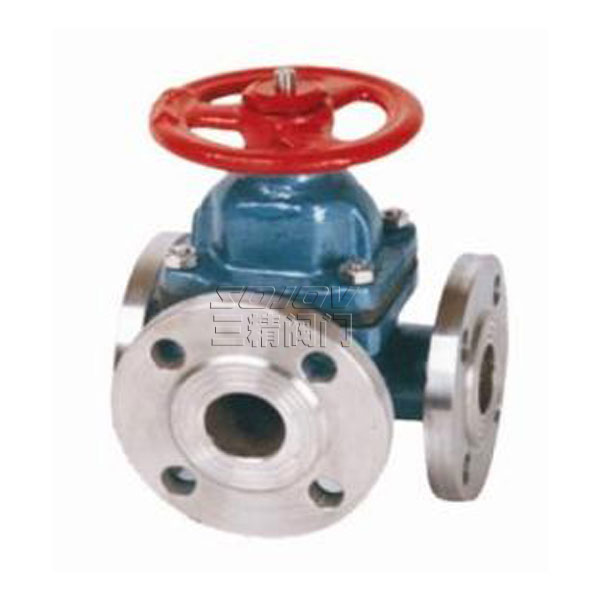

不銹鋼三通式襯膠隔膜閥

三通隔膜閥用途：三通隔膜閥專用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠，適用于不同工作溫度和流體管路。適用溫度：≤85℃、≤100℃、≤120℃、≤150℃（按照襯里和隔膜材料）壓力等級：PN1.0

下一個產品：G11W內螺紋隔膜閥

上一個產品：G49J三通襯膠隔膜閥

分享到：

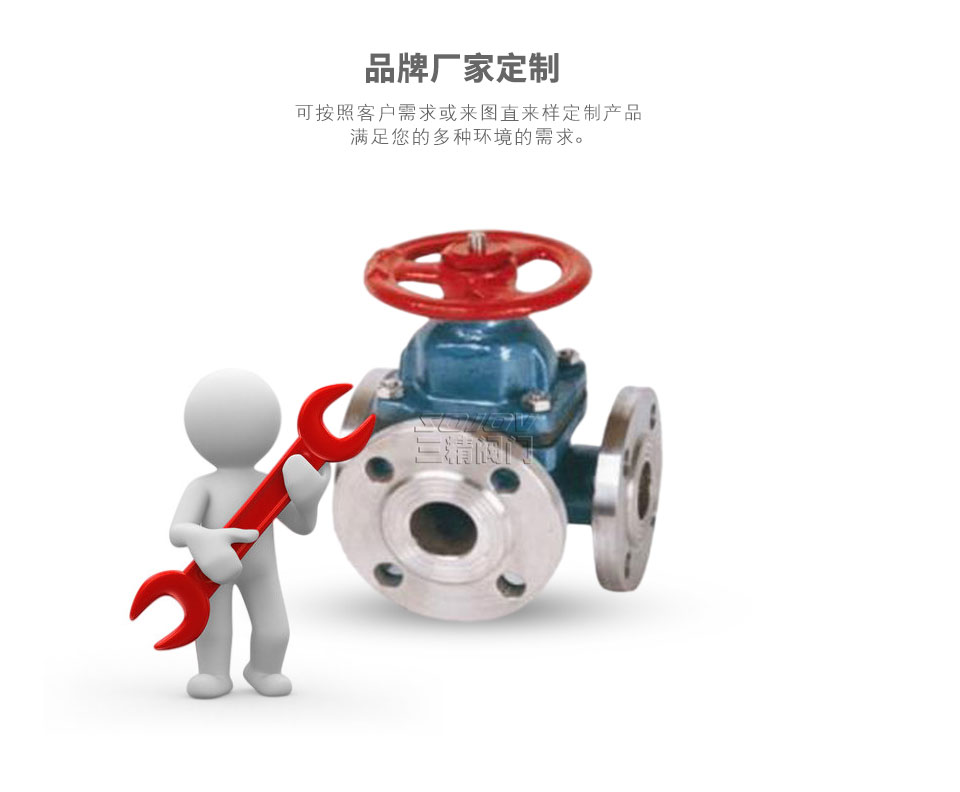

三精閥門不銹鋼三通式襯膠隔膜閥可定制

G49J-10三通式襯膠隔膜閥

三通隔膜閥用途：

三通隔膜閥用途：三通隔膜閥專用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠，適用于不同工作溫度和流體管路。適用溫度：≤85℃、≤100℃、 ≤120℃、≤150℃（按照襯里和隔膜材料）壓力等級：PN1.0

三通隔膜閥材料：

閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼襯里：無襯里、橡膠隔膜：橡膠閥瓣：鑄鐵閥桿：碳鋼、不銹鋼手輪：鑄鐵

三通隔膜閥測試：

襯里層：電火花檢測試驗與檢驗按GB/T13297標準 公稱壓力：PN（Mpa）閥體：PN×1.5 密封：PN×1.1

三通隔膜閥結構特點：

隔膜閥是一種特殊形式的截止閥；

1、彈性密封的開閉件，確保沒有內漏；

2、流線型的流道，使得壓力損失小；

3、沒有填料函，因此沒有外漏；

4、閥體與蓋被中間隔膜隔開，使得隔膜上方的閥蓋，閥桿零件不受介質侵蝕；

5、隔膜可更換，維護費用低；

6、襯里材料的多樣性，可適用于各種介質，并具有良好的耐腐蝕性。

G49J三通隔膜閥主要尺寸及重量：

DN mm	公稱壓力 MPa	工作壓力 MPa	L （mm）	D （mm）	D1 （mm）	n-φd （mm）	F （mm）	H1 （mm）	H2 （mm）	D0 （mm）	質量
25	1．0	1．0	160	96	115	85	4-14	108	120	66	5．5
32			180	118	135	100	4-18	138	157	96	8．5
40			200	135	145	110	4-18	147	167	96	12．5
50			230	150	160	125	4-18	167	192	96	17
65			290	182	180	145	4-18	194	229	165	24．5
80			310	210	195	160	4-18	212	252	230	33．5

三精閥門公司訂貨須知：

一、①三通不銹鋼隔膜閥產品名稱與型號②三通不銹鋼隔膜閥口徑③三通不銹鋼隔膜閥是否帶附件以便我們的為您正確選型④三通隔膜閥的使用壓力⑤三通隔膜閥的使用介質的溫度。二、若已經由設計單位選定三精公司的襯氟角三通隔膜閥型號，請按三通隔膜閥型號直接向我司銷售部訂購。三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的三精閥門公司專家為您審核把關。感謝您訪問我們的網站【http://www.dashazhu.cn三精公司】如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
