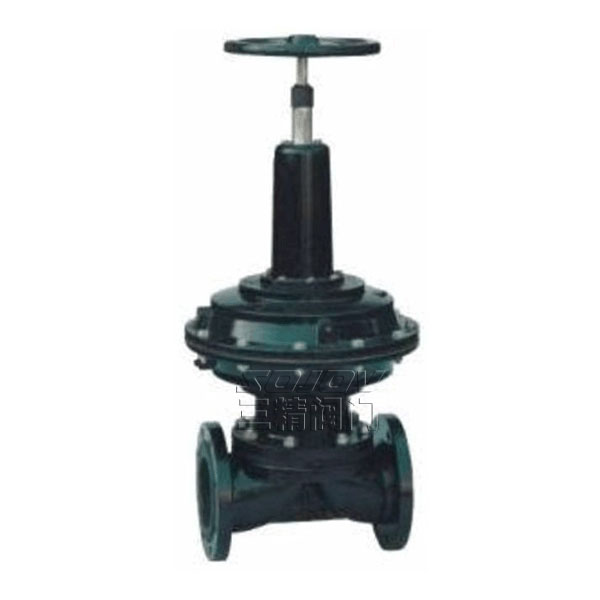

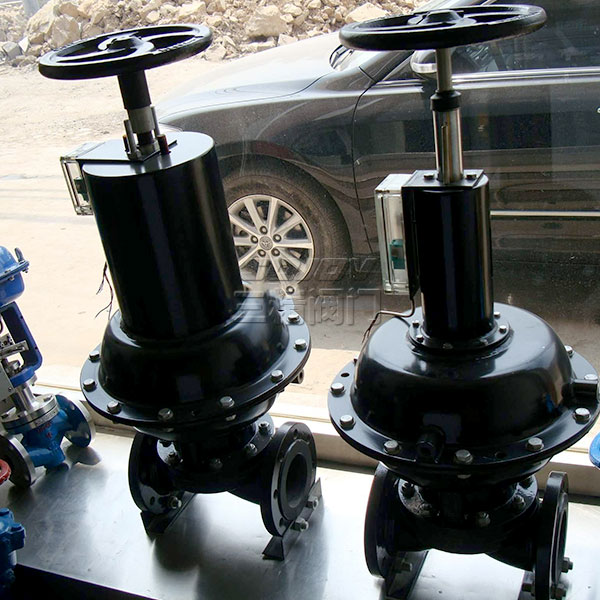

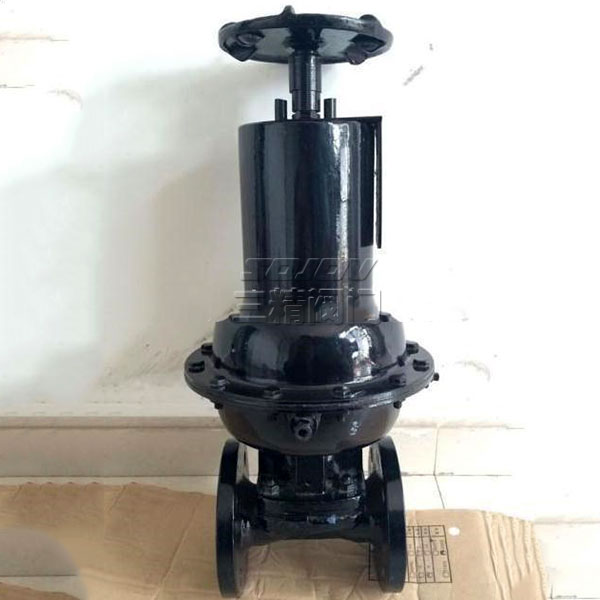

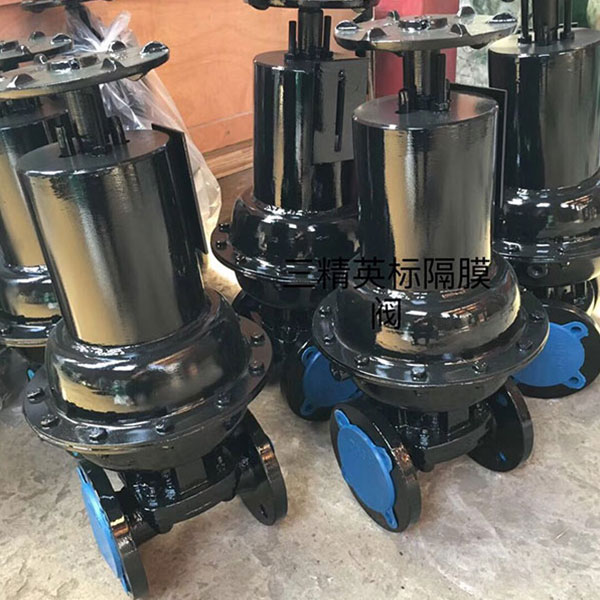

EG6k41wJ英標氣動襯膠隔膜閥 (常開式)
EG6k41wJ英標氣動襯膠隔膜閥 (常開式)
|
型號 |
公稱壓力PN(MPa) |
試驗壓力Ps(MPa) |
適用介質 |
工作溫度(℃) |
|
|
殼體試驗 |
密封試驗 |
||||
|
EG6k41wJ-6 |
0.6 |
0.9 |
0.66 |
W.非腐蝕性流體 |
≤100 |
|
EG6k41wJ-10 |
1.0 |
1.5 |
1.1 |
||
|
EG6k41wJ-16 |
1.6 |
2.4 |
1.76 |
||
英標氣動襯膠隔膜閥 (常開式) 主要零件材料
|
零件名稱 |
閥體 |
閥瓣、閥蓋 |
氣缸、氣缸蓋 |
螺桿、閥桿、活塞 |
隔膜 |
|
材料 |
HT200襯氟塑膠、襯橡膠 |
HT200 |
HT200 |
35 |
氯丁橡膠、氟塑料 |
英標氣動襯膠隔膜閥 (常開式)產品規格：
|
型號 |
公稱通徑DN（mm) |
||||||||||
|
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
EG6K41wJ-6 |
. |
||||||||||
|
EG6K41wJ-10 |
. |
. |
. |
. |
. |
||||||
|
EG6K41wJ-16 |
. |
. |
. |
. |
. |
||||||
注： 氣動隔膜閥尚可附裝反饋信號、限位器或定位器，以適應自近控、程控或調節流量的需要。氣動閥門 的反饋信號采用無觸點傳感技術。采用氣缸活塞式。當氣源發生故障時，可操作手輪使閥門開啟
