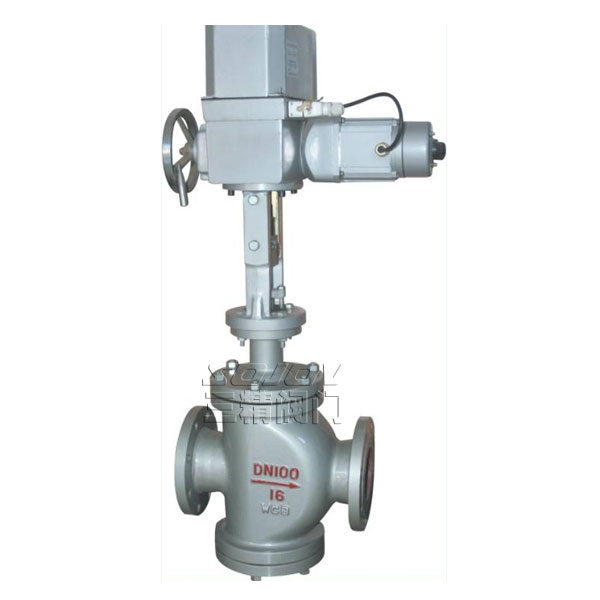

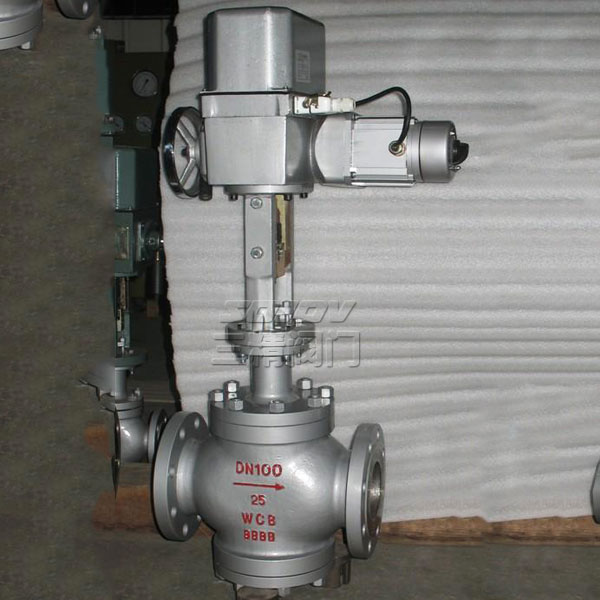

SZAZP電動單座調節閥
電動調節閥-三精閥門有限公司
|
電動調節閥型號：SZAZP SZAZN |
電動調節閥 公稱通徑：25MM-400MM |
電動調節閥 使用壓力：1.6MPA -10MPA |
|
電動調節閥 連接方式：法蘭連接 |
電動調節閥 形式：電動 |
電動調節閥 主要功能：控制流量 |
|
電動調節閥 介質：各種介質 |
電動調節閥 材質：WCB鑄鋼 不銹鋼 |
電動調節閥 標準：機械部標準或定做非標 |
節閥.jpg)
電動調節閥概述
SZAZP電動單座調節閥、SZAZN電動雙座調節閥、SZAZM電動套筒調節閥由電動執行機構與各種的閥體（單座、雙座、套筒）組配而成，而具備了各種閥的特點。電動調節閥以單相交流220V電源為動力，接受統一的標準電信號0-10mADC或4-20mADC，自動的控制閥門開度，達到對工作流量、壓力、溫度、液位等參數的自動控制，是生產過程自動調節的組成之一。廣泛用于電力、冶金、輕工、食品、石油、化工等工業的自動控制中。
電動調節閥主要零件材料
閥體、閥蓋：HT200、ZG230—450、ZG1Cr18Ni9Ti 閥芯、閥座：1Cr18Ni9Ti、司鈦萊合金堆焊 填料：聚四氟乙烯、柔性石墨、不銹鋼波紋管
墊 片：橡膠石棉板、1Cr18Ni9Ti、石棉纏繞墊片 閥桿、推桿：2Cr13、1Cr18Ni9Ti 襯 套：2Cr13
電動調節閥規格與技術參數
|
公稱通徑DN(mm) |
3/4” |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
||
|
額定流量 |
單座 |
P |
0.08～0.8 |
1.2～5.0 |
8 |
12 |
20 |
32 |
50 |
80 |
120 |
200 |
280 |
450 |
；； |
；； |
|
雙座 |
N |
；； |
；； |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 |
|
|
套筒 |
M |
；； |
；； |
15 |
；； |
20 |
30 |
；； |
75 |
115 |
；； |
240 |
350 |
；； |
；； |
|
|
公稱壓力(MPa) |
1.6 4.0 6.0 |
|||||||||||||||
|
行程 |
10 |
16 |
25 |
40 |
60 |
100 |
||||||||||
|
信號 |
DKZ-310/310C |
DKZ-410/410C/510/510C |
DKZ-510/510C |
|||||||||||||
|
電動執行器型號 |
Ⅱ型0-10mA DC ；；Ⅲ型4-20mA DC |
|||||||||||||||
|
介質溫度℃ |
-200～+200、-40～+250（常溫） -40～+450（中溫） -250～-60（低溫） |
|||||||||||||||
|
流量特性 |
直線 百分比 |
|||||||||||||||
|
可調范圍 |
30:1 |
|||||||||||||||
|
閥 |
公 |
0.6 |
；； |
低溫：ZG1Cr18Ni9Ti |
||||||||||||
|
1.6 |
常溫:HT200 |
|||||||||||||||
|
4.0 |
；； |
低溫:ZG1Cr18Ni9Ti |
||||||||||||||
|
常溫:ZG230-450、ZG1Cr18Ni9Ti |
||||||||||||||||
|
中溫:ZG230-450、ZG1Cr18Ni9Ti |
||||||||||||||||
|
6.4 |
低溫:ZG1Cr18Ni9Ti |
|||||||||||||||
|
常溫:ZG230-450、ZG1Cr18Ni9Ti |
||||||||||||||||
|
中溫:ZG230-450、ZG1Cr18Ni9Ti |
||||||||||||||||
|
法蘭尺寸 |
管連接 |
鑄鋼法蘭按JB77-59，鑄鐵法蘭按JB79-59 |
||||||||||||||
|
法蘭型式 |
法蘭密封型式按JB77-59，其中PN6.0法蘭按準糟式 |
|||||||||||||||
|
閥芯材質 |
1Cr18Ni9Ti |
|||||||||||||||
|
上閥蓋型式 |
普通式（常溫型），熱片式（中溫型），長勁式（低溫式） |
|||||||||||||||
電動調節閥主要技術性能指標
| 項目 | 指標 | |
| 基本誤差％ | ±5.0 | |
| 回差％ | 3.0 | |
| 死區％ | 3.0 | |
| 泄漏量 | 單座閥 | 10-4×閥額定容量 |
| 雙座閥 | 10-3×閥額定容量 | |
| 套筒閥 | 10-3×閥額定容量 | |
電動直通單座、雙座調節閥-允許壓差
（雙座調節一般可承受較大壓差，單座調節閥差壓可參考下表先用。）
| 使用情況 | 閥芯處于流開狀態，關閉時閥后壓力P2＝0 | ||||||||||
|
公稱通徑 DN(mm) |
閥座直徑 DN(mm) |
執行機構 有效推力 （N） |
允許壓差(sMPa) | ||||||||
| 電動直通單座調節閥 | |||||||||||
| PN1.6(MPa) | PN6.4(MPa) | ||||||||||
| 3/4 | 3 | 4 | 5 | ；； | ；； | ；； | |||||
| 6 | 7 | 8 | |||||||||
| ；； | 10 | 12 | 15 | 20 | 400,1000,2500 | 公稱壓力 | 3.8 | 2.7 | 1.7 | 1.0 | |
| 公稱壓力 | 4.34.3 | 2.5 | |||||||||
| 25 | 26 | 400,1000,2500 | 0.5 | 公稱壓力 | 0.6 | 3.6 | ；； | ||||
| 32 | 32 | 0.4 | 公稱壓力 | 0.4 | 2.3 | ；； | |||||
| 40 | 40 |
400,1000 2500，6400 |
0.7 | 1.0 | 0.7 | 1.5 | ；； | ||||
| 50 | 50 | 0.5 | 1.0 | 0.5 | 1.0 | ；； | |||||
| 65 | 66 | 6400，16000 | 1.4 | 1.4 | |||||||
| 80 | 80 | 1.0 | 1.0 | ||||||||
| 100 | 100 | 0.6 | 0.6 | ||||||||
| 125 | 125 | 6400，16000 | 0.5 | 1.0 | 0.5 | 1.0 | |||||
| 150 | 150 | 0.3 | 0.7 | 0.3 | 0.7 | ||||||
| 200 | 200 | 0.2 | 0.4 | 0.2 | 0.4 | ||||||
| 250 | ；； | 16000 | 0.3 | 0.3 | |||||||
| 300 | ；； | 0.2 | 0.2 | ||||||||
電動直通單座調節閥、電動直通雙座調節閥外形尺寸
|
公稱通徑 DN |
A | B | L | H | H1 | ||||||
| ZAZP | ZAZP | ||||||||||
| PN1.6 | PN4.0 | PN6.4 | 普通型 | 熱片型 | 普通型 | 熱片型 | ZAZP | ZAZP | |||
| 20 | 490 | 230 | 180 | 185 | 190 | 495 | 655 | / | / | 65 | / |
| 25 | 490 | 230 | 185 | 190 | 205 | 676 | 928 | 787 | 937 | 112 | 117 |
| 32 | 490 | 230 | 200 | 210 | 220 | 793 | 940 | 793 | 943 | 118 | 120 |
| 40 | 490 | 230 | 220 | 230 | 240 | 812 | 963 | 832 | 982 | 129 | 139 |
| 50 | 490 | 230 | 250 | 255 | 265 | 842 | 693 | 842 | 992 | 144 | 144 |
| 65 | 520 | 230 | 275 | 285 | 295 | 967 | 1127 | 987 | 1147 | 178 | 188 |
| 80 | 520 | 230 | 305 | 310 | 325 | 990 | 1142 | 1017 | 1177 | 191 | 208 |
| 100 | 520 | 230 | 350 | 355 | 370 | 999 | 1151 | 1041 | 1207 | 195 | 220 |
| 125 | 520 | 230 | 410 | 425 | 440 | 1092 | 1307 | 1142 | 1357 | 245 | 270 |
| 150 | 520 | 230 | 450 | 460 | 475 | 1112 | 1327 | 1162 | 1377 | 255 | 280 |
| 200 | 520 | 230 | 550 | 560 | 570 | 1187 | 1402 | 1244 | 1459 | 290 | 320 |
電動套筒調節閥外形尺寸
|
公稱通徑 DN |
L(mm) | A(mm) | B(mm) | H(mm) | H2(mm) | H1 | |||
| PN1.6 | PN64 | 普通型 | 熱片型 | PN1.6 | PN64 | ||||
| 25 | 184 | 230 | 2208.5 | 132 | 834.5 | 1304.5 | 75 | ；； | 50.3 |
| 40 | 222 | 260 | 871.5 | 1421.5 | 95 | ；； | ；； | ||
| 50 | 254 | 300 | 874.5 | 1424.5 | 98 | ；； | 75.5 | ||
| 80 | 295 | 380 |
208.5 252 |
132 177 |
1102.5 | 1807.5 | 130 | ；； | ；； |
| 100 | 350 | 430 | 1138.9 | 1843.5 | 156 | ；； | ；； | ||
| 150 | 480 | 550 | 1437.5 | 2298.5 | 208 | ；； | ；； | ||
| 200 | 600 | 650 | 1579.5 | 2537.5 | 350 | ；； | ；； | ||
調節閥訂貨須知
用戶的訂貨時需提供調節閥介質,調節閥閥前壓力,閥后設定壓力,最大流量/每小時,壓差/流量對應比,確定閥門尺寸/連接方式標準最大行程開啟行程流量調節比壓力波動（精度）壓力/溫度對應比,最大耐溫,閥體材質開關狀態（通斷電）,壓力等級,內泄漏率內部閥體結構/調節閥工作原理/調節閥安裝說明等相關技術資料當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的三精閥門公司專家為您審核把關感謝您訪問我們的網站【http://www.dashazhu.cn三精閥門公司】如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
| 相關調節閥系列 | |||
| SZZCP型自力式壓力調節閥 | SZZWP自力式溫度調節閥 | SZXP氣動薄膜直通單座調節閥 | 氣動精小型薄膜調節閥 |
| SZDLN電子式電動調節閥 | SZAZP電動單座調節閥 | 電子式電動三通調節閥 | SZDLP電子式電動調節閥 |
| 氮封裝置 | SZXT氣動薄膜隔膜調節閥 | 氣動薄膜調節閥 | SZRQM智能型電動調節閥 |
| 氣動三通調節閥 |
電氣調節閥具有結構緊湊、重量輕、動作靈敏、壓降損失小、閥容量大、流量特性精確、維護方便等優點。整體具有工作平穩、允許壓差大、流量特性精確噪音低等特點。特別適用于允許泄露小、閥前后壓差較大的工作場合。電氣調節閥在檢修時，需要重點檢查部位有哪些？分析如下：
1、檢查電氣調節閥的閥座：因工作時介質滲入，固定閥座用的螺紋內表面易受腐蝕而使閥座松弛；
2、檢查閥芯：閥芯是調節閥的可動部件之一，受介質的沖蝕較為嚴重，檢修時要認真檢查閥芯各部是否被腐蝕、磨損，特別是在高壓差的情況下，閥芯的磨損因空化引起的汽蝕現象更為嚴重。損壞嚴重的閥芯應予更換；檢查密封填料：檢查盤根石棉繩是否干燥，如采用聚四氟乙烯填料，應注意檢查是否老化和其配合面是否損壞；
3、檢查電氣調節閥的執行機構中的橡膠薄膜是否老化，是否有龜裂現象。
4、檢查電氣調節閥間體內壁：在高壓差和有腐蝕性介質的場合，閥體內壁、隔膜閥的隔膜經常受到介質的沖擊和腐蝕，必須重點檢查耐壓耐腐情況。
三精閥門售后服務承諾
對于貴公司在三精閥門訂購閥門產品，我廠在售后服務方面作如下承諾：
一、我公司對產品質量實行三包，即：包質、包換、保修；
二、合同簽訂后，保證保質、保量，按時交貨；
三、本公司確保所提供閥門產品達到合同指標
四、對于需方的技術咨詢，隨時給予解答；
五、在交付設備時，本廠向需方交付以下資料：發貨清單、產品合格證、產品樣本、產品使用說明書、技術資料；
當接到用戶反應質量問題的信函或電話后，保證24小時內作出答復最快解決問題。
