SZZWP自力式溫度調節閥
SZZWP自力式溫度調節閥概述
SZZWP自力式溫度調節閥主要由控制閥及溫控器組成，是一種無需 外來能源而依靠被控介質自身的溫度變化進行自動調節的節能產品。主要適用于非 腐蝕性氣體、蒸汽、熱水、油等介質的各種換熱器中的溫度自動控制，廣泛應用在 城市供熱、供暖系統及石化、印染、制藥、鍋爐等工業部門。
自力式溫度調節閥由公稱壓力PN16、40，公稱通徑15～200mm，溫度調節范圍從0到 270℃，多種多樣的品種可供選擇。
|
自力式溫度調節閥型號：SZZWP |
自力式溫度調節閥公稱通徑：25MM-400MM |
自力式溫度調節閥 使用壓力：1.6MPA -10MPA |
|
自力式溫度調節閥連接方式：法蘭連接 |
自力式溫度調節閥形式：控制壓力,可手動調節 |
自力式溫度調節閥主要功能：控制壓力 |
|
自力式溫度調節閥介質：各種介質 |
自力式溫度調節閥材質：WCB鑄鋼 不銹鋼 |
自力式溫度調節閥標準：機械部標準或定做非標 |

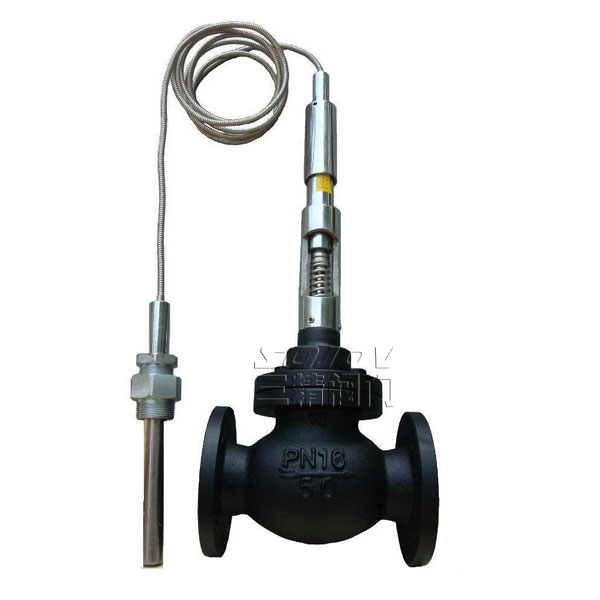

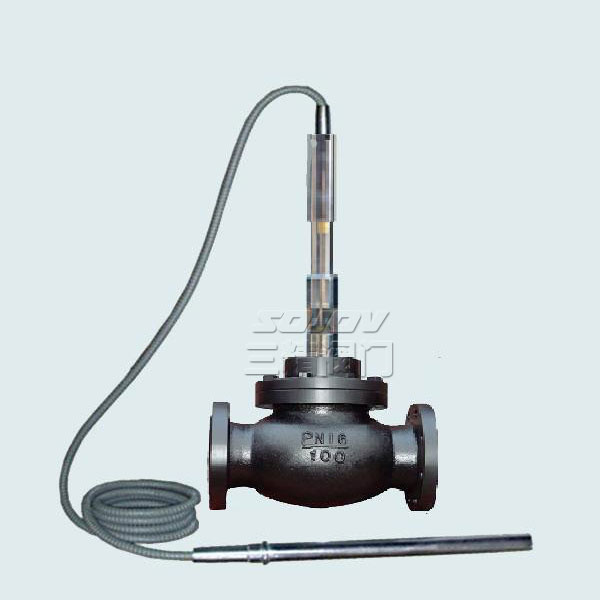

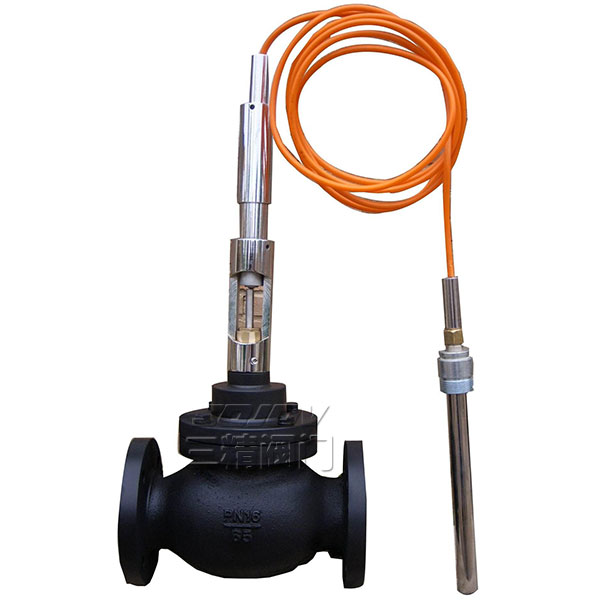

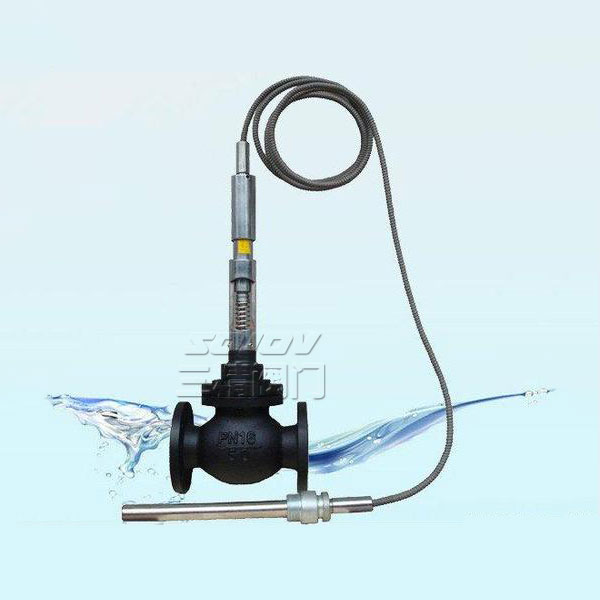

節閥1.jpg "自力式溫度調節閥")
自力式溫度調節閥主要零件材料
閥 體：ZG230—450、ZGCr18Ni12MoTi、ZG1Cr18Nli9Ti
閥 座：1Cr18Ni9Ti、Cr18Ni12Mo2Ti
閥 芯：1Cr18Ni9Ti、Cr18Ni12Mo2Ti
波紋管套：1Cr18Ni9Ti、Cr18Ni12Mo2Ti
平衡波紋管：1Cr18Ni9Ti
溫 包：H62、1Cr18Ni9Ti
毛細管：H62、1Cr18Ni9Ti
接 頭：35、1Cr18Ni9Ti
自力式溫度調節閥主要技術參數
|
公稱通徑DN（mm） |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
公稱壓力PN（MPa） |
1.6、4.0 |
||||||||||||
|
額定流量 |
單座 |
5 |
7 |
11 |
20 |
30 |
48 |
75 |
120 |
190 |
300 |
480 |
760 |
|
雙座 |
|
|
12 |
22 |
33 |
53 |
83 |
132 |
209 |
330 |
528 |
836 |
|
|
套筒 |
|
|
11 |
20 |
30 |
48 |
75 |
120 |
190 |
300 |
480 |
760 |
|
|
額定行程L（mm） |
6 |
8 |
10 |
14 |
20 |
35 |
|||||||
|
允許最大壓差（MPa） |
1.6 |
1.5 |
0.5 |
||||||||||
|
溫度調節范圍（℃） |
0～70、50～120、100～170、150～220、200～270 |
||||||||||||
|
調節精度（%） |
±5 |
||||||||||||
|
允許超載值（℃） |
分別為上述溫度調節范圍上限加50 |
||||||||||||
|
使用環境溫度（℃） |
-40～+80 |
||||||||||||
|
安裝接頭 |
G1" |
||||||||||||
|
毛細管長度 |
3、5、8 |
||||||||||||
|
允許泄漏量 |
硬密封(1/h) |
雙座、套筒：5×10-3×閥額定容量（Ⅱ級）、單座：10-4×閥額定容量（Ⅳ級) |
|||||||||||
|
軟密封(m1/min) |
0.15 |
0.15 |
0.15 |
0.30 |
0.30 |
0.45 |
0.60 |
0.90 |
1.70 |
4.0 |
4.0 |
6.75 |
|
調節閥訂貨須知
用戶的訂貨時需提供調節閥介質,調節閥閥前壓力,閥后設定壓力,最大流量/每小時,壓差/流量對應比,確定閥門尺寸/連接方式標準最大行程開啟行程流量調節比壓力波動（精度）壓力/溫度對應比,最大耐溫,閥體材質開關狀態（通斷電）,壓力等級,內泄漏率內部閥體結構/調節閥工作原理/調節閥安裝說明等相關技術資料當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的三精閥門公司專家為您審核把關感謝您訪問我們的網站【http://www.dashazhu.cn三精閥門公司】如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
