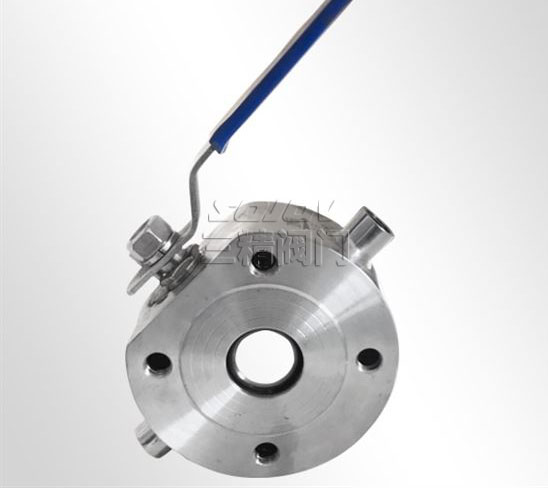

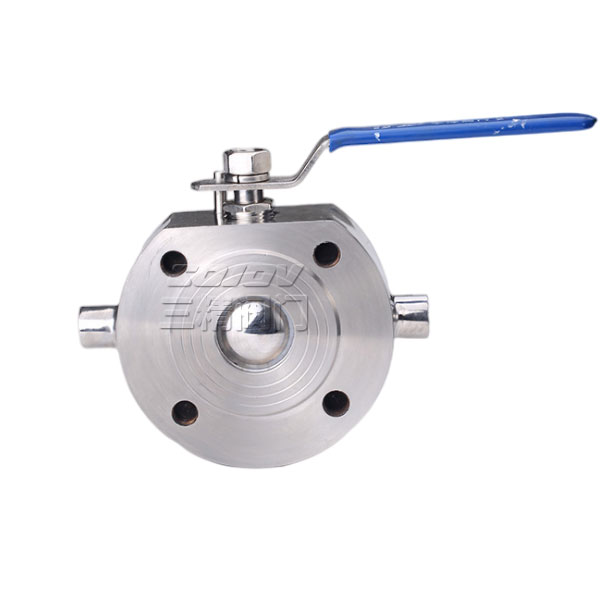

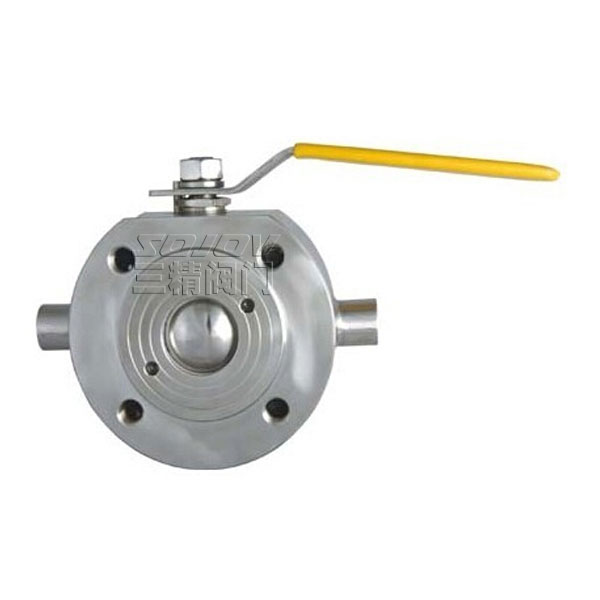

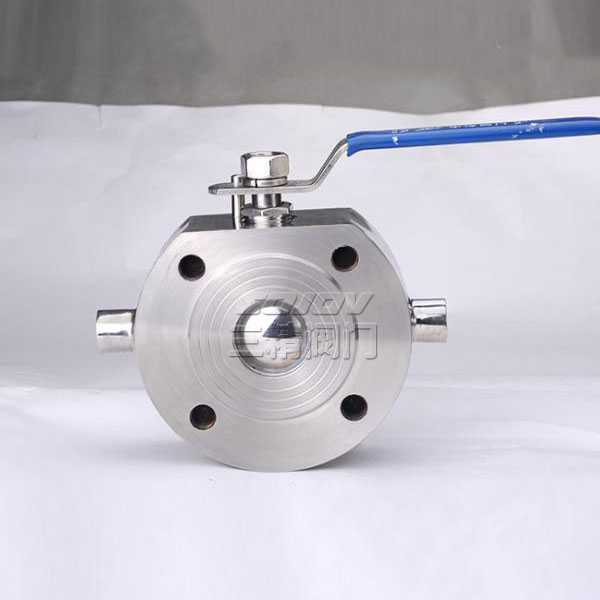

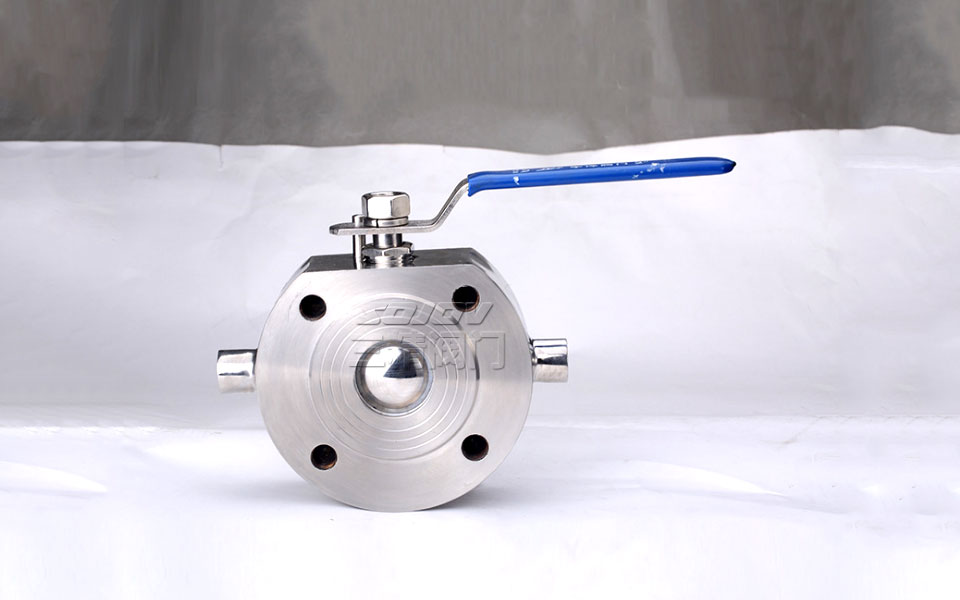

BQ71F意大利式超薄型保溫球閥
規范公稱壓力：1.6-2.5MPa
適用溫度范圍：-20-232℃-350℃
適用介質：水、油、氣及某些腐蝕性液體(W.O.G)
意大利式超薄型保溫球閥應用規范
公稱壓力：1.6-2.5MPa 適用溫度范圍：-20-232℃-350℃ 適用介質：水、油、氣及某些腐蝕性液體(W.O.G)
意大利式超薄型保溫球閥主要零件材料
|
序號NO |
零件名稱 |
材質 |
|
|
1 |
閥體 |
不銹鋼CF8M/CF8 |
碳鋼WCB |
|
2 |
球 |
不銹鋼316/304 |
不銹鋼SS304 |
|
3 |
密封墊 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
4 |
閥桿 |
不銹鋼316/304 |
不銹鋼SS304 |
|
5 |
填料 |
不銹鋼P(yáng)TFE |
聚四氟乙烯PTFE |
|
6 |
定位鎖 |
不銹鋼304 |
不銹鋼SS304 |
|
7 |
手柄 |
不銹鋼304 |
不銹鋼SS304 |
|
8 |
閥桿螺母 |
不銹鋼304 |
不銹鋼SS304 |
|
9 |
填料壓蓋 |
不銹鋼304 |
不銹鋼SS304 |
|
10 |
手柄套 |
塑料Plastic |
塑料Plastic |
|
11 |
密封瓶帽 |
不銹鋼316/304 |
不銹鋼SS304 |
|
12 |
墊圈 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
意大利式超薄型保溫球閥外形尺寸表
|
尺寸 |
15/1/2“ |
20/3/4” |
25/1“ |
32/11/4" |
40/11/2" |
50/2“ |
65/21/2" |
80/3” |
100/4“ |
125/5” |
150/6” |
200/8“ |
|
d |
15 |
19 |
23.5 |
30 |
36 |
45 |
58 |
67 |
76 |
100 |
125 |
195 |
|
L |
32 |
38.5 |
45 |
55 |
62 |
72 |
95 |
120 |
145 |
200 |
225 |
275 |
|
D |
95 |
105 |
115 |
135 |
145 |
160 |
180 |
195 |
215 |
245 |
280 |
335 |
|
D1 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
|
D2 |
45 |
55 |
65 |
78 |
85 |
100 |
120 |
135 |
155 |
185 |
210 |
265 |
|
H |
62 |
70 |
79 |
86 |
92 |
102 |
158 |
172 |
187 |
200 |
240 |
278 |
|
E |
110 |
125 |
135 |
150 |
150 |
180 |
250 |
300 |
350 |
650 |
840 |
1000 |
|
b |
14 |
14 |
16 |
16 |
18 |
20 |
22 |
24 |
24 |
26 |
26 |
28 |
|
z-d1 |
4-14 |
4-14 |
4-14 |
4-18 |
4-18 |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-23 |
12-20 |
|
l |
2 |
2 |
2 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
|
2-G |
3/8 |
3/8 |
3/8 |
1/2 |
1/2 |
1/2 |
1/2 |
1/2 |
1/2 |
1/2 |
1/2 |
1/2 |
保溫閥門結構簡介
保溫閥門是在閥體焊裝一層金屬夾套，通過對金屬夾套內注入蒸汽、導熱油、冷卻水、冷氣等，使閥體的介質在常溫、升溫、降溫等條件下，達到所需要的溫度，起到保溫或保冷的作用。保溫閥門是用在常溫下會凝固的高粘度、蒸汽或其它保溫、保冷介質，確保閥內介質能夠正常工作。
保溫閥門作用原理
保溫閥門具有良好的保溫保冷特性，且閥門的通徑與管徑一致，同時又能有效降低管路中介質熱量損失。具有良好的保溫保冷特性，同時又能有效降低管路中介質熱量損失。保溫閥門在石油、化工、冶金、制藥等各類系統中得到較多應用，有效降低管路中介質熱量的損失，防止介質結晶、凝固等相象的出現。保溫閥門的作用是在溫度高或低的情況下通過閥門時，保溫閥門內的物質對介質產生保溫效果，使介質不會凝結或粘在閥體內部，讓閥門的啟閉能正常運作。
保溫閥門分類
三精閥門產品符合GB、DIN、ANSI等國際標準。保溫閥門還分為：保溫球閥、保溫閘閥、保溫蝶閥、保溫放料閥、保溫截止閥、保溫止回閥、保溫過濾器。保溫閥門等。產品使用范圍廣、適合大小口徑、品種齊全。由于保溫閥門的品種繁多，詳細的結構原理可質詢本公司的技術工程師。
保溫閥門標準
閘閥：設計與制造【GB12234】
旋塞閥：設計制造標準【GB/T 22130】
截止閥：設計制造標準【GB/T 12234】
球閥：設計制造標準【GB/T12224、ASME B 16.34】
上一篇：BJ41W保溫截止閥 下一篇：BQ41F縮徑保溫球閥
