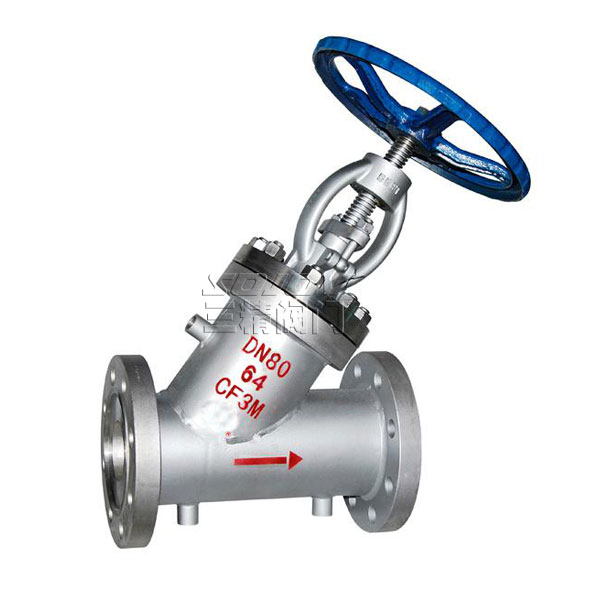

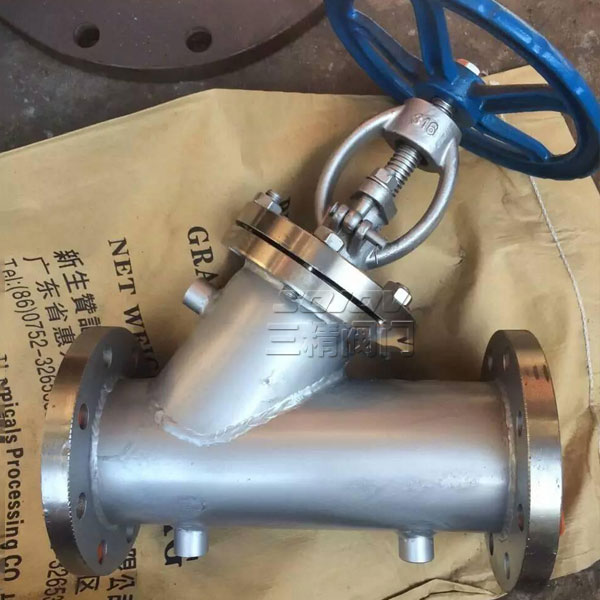

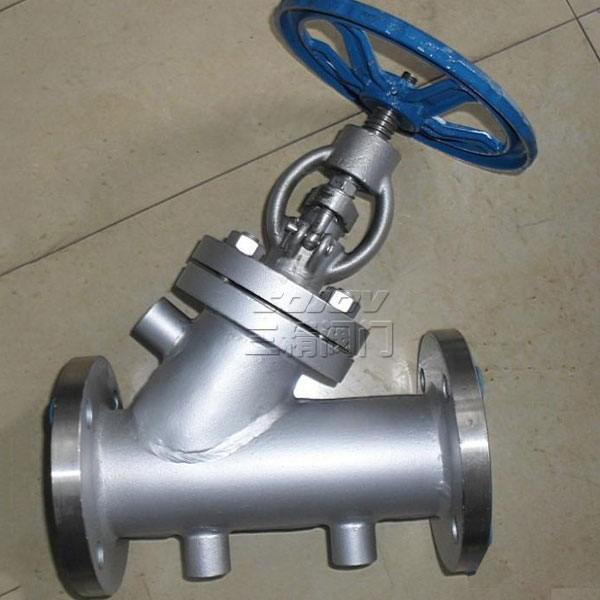

保溫截止閥
BJ45H/W保溫截止閥 產品性能規范該閥適用于化工、化肥行業的管路上，夾套內涵入蒸汽能防止介質結晶。
保溫截止閥技術參數
| 型號 | 公稱壓力PN(MPa) | 試驗壓力 | 適用溫度 | 適用介質 | 保溫套壓力(MPa) | |
| 殼體 | 密封 | |||||
| BJ45W-25P | 2.5 | 3.75 | 2.75 | ≤200 | 硝酸類 | ≤1.0 |
| BJ45W-40P | 4.0 | 6.0 | 4.4 | |||
| BJ45W-64P | 6.4 | 9.0 | 6.6 | |||
| BJ45W-25R | 2.5 | 3.75 | 2.75 | 硝酸類 | ||
| BJ45W-40R | 4.0 | 3.0 | 4.4 | |||
| BJ45W-64R | 6.4 | 9.0 | 6.6 | |||
主要外形尺寸和連接尺寸
BJ45H/W保溫截止閥 I型主要外形尺寸和連接尺寸(II型法蘭大一級)
| 公稱壓力PN | 公稱通徑DN | 尺寸 | |||||||||||||
| L | D | D1 | D2 | D3 | B1 | fo | B | D6 | 3-G | Z-Φd | H | H1 | Do | ||
|
2.5 4.0 |
15 | 170 | 105 | 75 | 55 | 35 | 8 | 4 | 16 | 51 | 3/8 | 4-Φ14 | 250 | 262 | 120 |
| 20 | 190 | 115 | 85 | 65 | 42 | 8 | 4 | 16 | 58 | 3/8 | 4-Φ14 | 292 | 308 | 140 | |
| 25 | 210 | 135 | 100 | 78 | 50 | 8 | 4 | 18 | 66 | 3/8 | 4-Φ18 | 340 | 375 | 160 | |
| 32 | 230 | 145 | 110 | 85 | 60 | 8 | 4 | 18 | 76 | 1/2 | 4-Φ18 | 338 | 375 | 160 | |
| 40 | 260 | 160 | 125 | 100 | 72 | 8 | 4 | 20 | 88 | 1/2 | 4-Φ18 | 360 | 386 | 160 | |
| 50 | 300 | 180 | 145 | 120 | 94 | 8 | 4 | 22 | 110 | 1/2 | 8-Φ18 | 410 | 450 | 240 | |
| 65 | 340 | 195 | 160 | 135 | 105 | 8 | 4 | 22 | 121 | 1/2 | 8-Φ18 | 440 | 485 | 240 | |
| 80 | 380 | 230 | 190 | 160 | 128 | 11 | 4.5 | 24 | 150 | 1/2 | 8-Φ23 | 540 | 600 | 280 | |
| 100 | 430 | 270 | 220 | 188 | 154 | 11 | 4.5 | 28 | 176 | 1/2 | 8-Φ25 | 560 | 625 | 320 | |
| 125 | 490 | 300 | 250 | 218 | 182 | 11 | 4.5 | 30 | 204 | 1/2 | 8-Φ25 | 625 | 737 | 360 | |
| 150 | 550 | 330 | 280 | 248 | 212 | 11 | 4.5 | 32 | 204 | 1/2 | 12-Φ25 | 720 | 790 | 360 | |
BJ45H/W保溫截止閥主要零件材料
| 零件名稱 | 閥體、閥蓋 | 閥瓣 | 墊片 | |
| BJ45W-25P、BJ45W-40P、BJ45W-64P | 鉻鎳鈦鋼 | 鉻鎳鈦鋼+硬質合金 | 聚四氟乙烯 | |
| BJ45W-25P、BJ45W-40P、BJ45W-64P | 鉻鎳鉬鈦鋼 | 鉻鎳鉬鈦鋼+硬質合金 | 聚四氟乙烯 | |
保溫閥門結構簡介
保溫閥門是在閥體焊裝一層金屬夾套，通過對金屬夾套內注入蒸汽、導熱油、冷卻水、冷氣等，使閥體的介質在常溫、升溫、降溫等條件下，達到所需要的溫度，起到保溫或保冷的作用。保溫閥門是用在常溫下會凝固的高粘度、蒸汽或其它保溫、保冷介質，確保閥內介質能夠正常工作。
保溫閥門作用原理
保溫閥門具有良好的保溫保冷特性，且閥門的通徑與管徑一致，同時又能有效降低管路中介質熱量損失。具有良好的保溫保冷特性，同時又能有效降低管路中介質熱量損失。保溫閥門在石油、化工、冶金、制藥等各類系統中得到較多應用，有效降低管路中介質熱量的損失，防止介質結晶、凝固等相象的出現。保溫閥門的作用是在溫度高或低的情況下通過閥門時，保溫閥門內的物質對介質產生保溫效果，使介質不會凝結或粘在閥體內部，讓閥門的啟閉能正常運作。
保溫閥門分類
三精閥門產品符合GB、DIN、ANSI等國際標準。保溫閥門還分為：保溫球閥、保溫閘閥、保溫蝶閥、保溫放料閥、保溫截止閥、保溫止回閥、保溫過濾器。保溫閥門等。產品使用范圍廣、適合大小口徑、品種齊全。由于保溫閥門的品種繁多，詳細的結構原理可質詢本公司的技術工程師。
保溫閥門標準
閘閥：設計與制造【GB12234】
旋塞閥：設計制造標準【GB/T 22130】
截止閥：設計制造標準【GB/T 12234】
球閥：設計制造標準【GB/T12224、ASME B 16.34】
