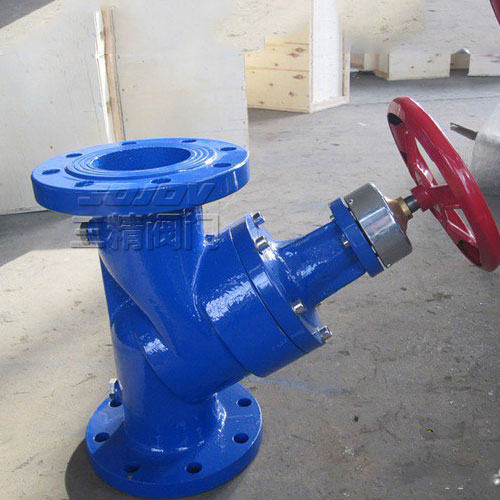

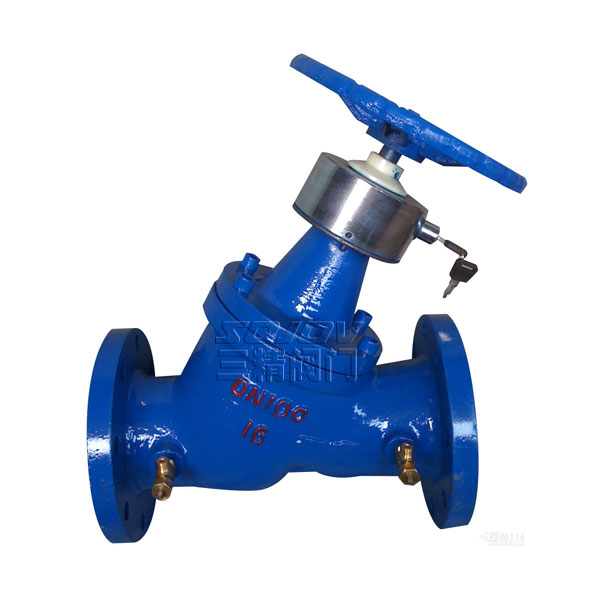

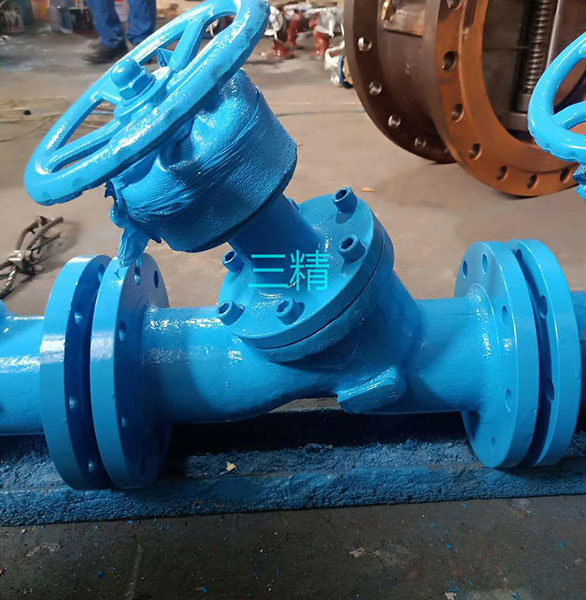

SP45F、SP15F數字鎖定平衡閥
SP45F、SP15F數字鎖定平衡閥數字鎖定平衡閥用途
平衡閥適用于各種液體管路系統，是一種較為理想的新型節能閥門。該閥設有刻度的數字顯示，可直觀調到任～位置，并可鎖定。平衡閥主要應用于工業和民用建筑采噯管路系統。目前在一些管網系統中存在著水力失調問題，平衡閥提供了解決這一問題的手段，用它可以準確的調節壓降和流量，用以改善管網系統中液體流動狀況，達到管網液體平衡和節約能源的目。 在雙管網工程改造中，應用此閥門仍可節約能源，得到較好的效果。
|
平衡閥型號：SP45F SP15F |
平衡閥公稱通徑：32MM-350MM |
平衡閥 使用壓力：1.6MPA -2.5MPA |
|
平衡閥 連接方式：法蘭連接 |
平衡閥 形式：手動 可調節擋位 |
平衡閥 主要功能：調節流量 |
|
平衡閥 介質：水工業管道 |
平衡閥 材質：鑄鐵 球墨鑄鐵 鑄鋼 |
平衡閥 標準：機械部標準或定做非標 |
SP45F、SP15F數字鎖定平衡閥主要性能及使用規范
|
SP15-(10/16) |
SP45F-(10/16) |
備注 |
|
|
試驗壓力 |
2.4Mpa(24kgf/m2) |
|
|
|
工作壓力 |
≤1.6MPa(16kgf/cm2) |
|
|
|
工作溫度 |
≤120℃ |
|
|
|
適用介質 |
水、油和其它液體 |
|
|
|
特性曲線 |
等百分比 |
|
|
|
安裝使用范圍
|
管網系統的主干、分支 干、室內供水干管、分支立管及多臺鍋爐 |
|
|
SP45F-(10/16)型主要外形及連接尺寸
（法蘭連接尺寸按JB／79-94標準）
|
DN |
L |
H |
|
32 |
180 |
230 |
|
40 |
200 |
242 |
|
50 |
230 |
250 |
|
65 |
290 |
260 |
|
80 |
310 |
329 |
|
100 |
350 |
340 |
|
125 |
400 |
424 |
|
150 |
480 |
454 |
|
200 |
550 |
517 |
|
250 |
622 |
573 |
|
300 |
698 |
617 |
|
350 |
787 |
705 |
SPl5F型主要外形及連接尺寸
|
DN |
ZG |
L |
S |
H |
重量kg |
|
15 |
1/2″ |
100 |
27 |
128 |
1 |
|
20 |
3/4″ |
115 |
33 |
128 |
1.5 |
|
25 |
1″ |
125 |
46 |
130 |
1.8 |
|
32 |
5/4″ |
140 |
55 |
150 |
2 |
|
40 |
3/2″ |
160 |
55 |
187 |
2 5 |
三精閥門公司訂貨須知：
一 、① 平衡11平衡閥 產品 名稱與型號②平衡閥口徑③平衡閥是否帶附件以便我們的為您正確選型④平衡閥的使用壓力⑤平衡閥 的使用介質的溫度。二、若已經由設計單位選定三精公司的平衡閥 型號，請按平衡閥型號直接向我司銷售部訂購。三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的三精閥門公司專家為您審核。感謝您訪問我們的網站【http://www.dashazhu.cn三精閥門公司】如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
