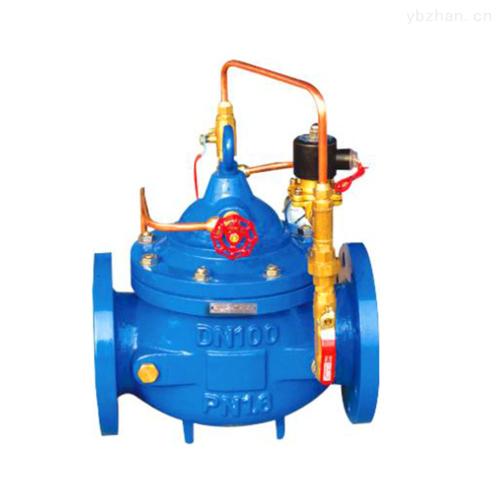

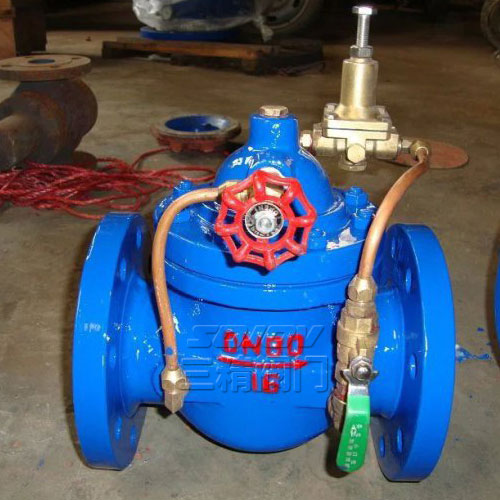

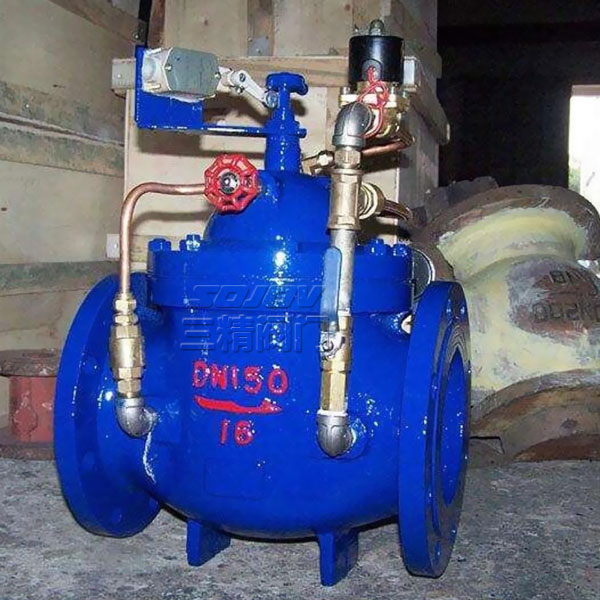

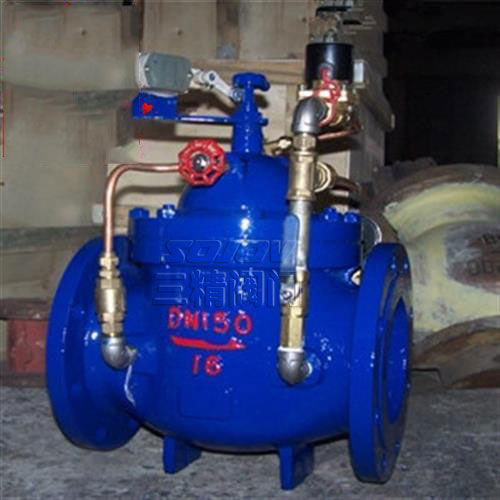

700X水泵控制閥產品概述

700X型 PN10~PN25 水泵控制閥安裝于水泵出水口處，在水泵停止運轉前，先行關閉主要閥到90%左右，當水泵停止運轉時，再次關閉剩余的10%，可有效地保護水泵，防止水錘、水擊聲以及水泵倒轉。700X水泵控制閥由主閥、電磁導閥、針閥、球閥、單向閥、行程開關、微形過濾器和壓力表組成水力控制接管系統。水泵需停止工作時，先由進口壓使主閥關閉90%后，水泵停止運轉。剩余10%由回水關閉。可防止水錘現象發生。本產品利用電磁導閥控制，不需要其它裝置和能源。節約能源，保養簡便，停泵平穩。本系列閥門產品廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。

700X水泵控制閥產品特點

1、水泵控制閥呈流線型設計，通過電磁閥的導控實現準確的啟閉，使用安全可靠，有效地防止水錘河水擊聲;

2、防止泵出的水回流，有效地保護水泵，免受回流的沖擊而產生反轉;

3、使用壽命長，安裝、維修方便;

4、適用于工礦、企業、高層建筑中由水泵直接供水及生活用水管網系統。

700X水泵控制閥工作原理

當水泵工作閥門向下游供水時，電磁導閥全開，針閥調至適當開度，上游水經針閥、單向閥進入主閥控制室，經電磁導閥流出，此時主閥控制室的壓力保持主閥處于合適的開度，保持下游正常供水。

當水泵停止工作時，電磁導閥先關閉，主閥控制室停止排水，控制室壓力升高，主閥開始關閉。當關閉至90%時，主閥上部行程開關輸出停泵信號，水泵停止運轉。此時下游回水經單向閥進入主閥控制室，控制室壓力升高，主閥被關閉。

700X水泵控制閥主要零件材料

零件名稱	零件材料
閥體 閥蓋	WCB
閥座 閥盤	銅合金
密封圈 O型圈	丁腈橡膠
閥桿	2Cr13
彈簧	50CrVA
針型閥	銅合金
球閥	銅合金
浮球閥	銅合金
微型過濾器	不銹鋼

700X水泵控制閥產品用途

1、700X水泵控制閥由主閥、電磁導閥、針閥、球閥、單向閥、行程開關、微形過濾器和壓力表組成水力控制接管系統。

3、水泵需停止工作時，先由進口壓使主閥關閉90后，水泵停止運轉。剩余10由回水關閉。可防止水錘現象發生。

3、本產品利用電磁導閥控制，不需要其它裝置和能源。節約能源，保養簡便，停泵平穩。

4、是水泵出口的保護裝置。閥門呈流線型設計。通過電磁閥的導控實現準確的啟閉。使用可靠，有效地防止水錘和水擊聲，使用壽命長，安裝、維修方便。

5、本系列水泵控制閥產品廣泛用于高層建筑、生活區等供水管網系統及城市供水工程、及城市供水工程。

700X水泵控制閥主要技術參數

公稱壓力（Mpa）	殼體試驗壓力（MPa）	密封試驗壓力（MPa）	最高進口壓力（MPa）	出口可調壓力（MPa）	適用介質	介質溫度（℃）
1.0	1.5	1.1	1.0	0.09-0.8	水	0-80
1.6	2.4	1.76	1.6	0.10-1.2
2.5	3.75	2.75	2.5	0.15-1.6

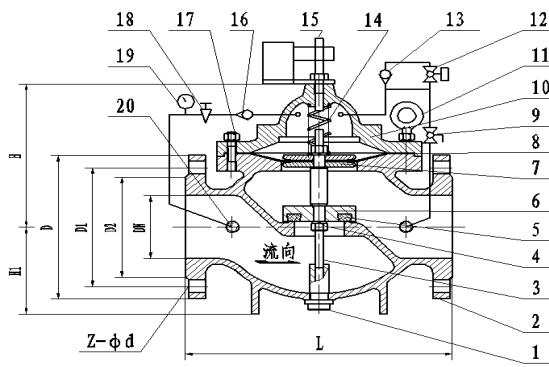

700X水泵控制閥主要外形尺寸

公稱通徑DN(mm)	D1		D2		N-φD		L	H
	1.0MPa	1.6MPa	1.0MPa	1.6MPa	1.0MPa	1.6MPa
50	235		125		4-19		203	160
65	282		145		4-19		216	180
80	282		160		8-19		241	200
100	320		180		8-19		292	270
125	325		210		8-19		330	310
150	400		240		8-23		356	320
200	410		295		8-23	12-23	450	370
250	450		350	355	12-23	12-28	500	430
300	460		400	410	12-23	12-28	560	480
350	520		460	470	16-28	16-28	620	525
400	580		515	525	16-28	16-31	700	580
450	640		565	585	20-28	20-31	780	635

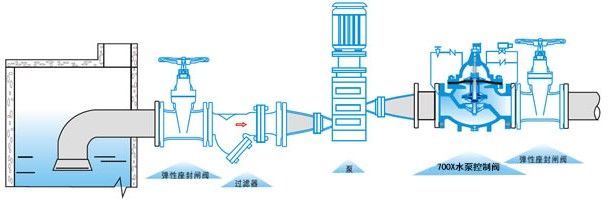

700X水泵控制閥安裝示意圖

700X水泵控制閥安裝與維護

1、主閥應安裝于水池或高水位水塔的進水管上，最佳安裝方式是水平安裝在管線上閥蓋朝上，其它安裝方式也可達到操作功能。要注意主閥體外的流向標示箭頭，依方向安裝，安裝后應確保沒有管路應力作用在閥體及閥內部件上。

2、安裝前要徹底清除管道內的雜物，通水前要徹底沖洗管路系統。

3、主閥前要裝一只閘閥和一只過濾器，閥后也要裝一只閘閥，以便于維修。

4、試水時要慢慢開啟主閥前的閘閥慢慢增加壓力，同時注意閥體外的控制管路是否漏水。

5、主閥導管上微型過濾器要定期2～3個月清洗一次。
