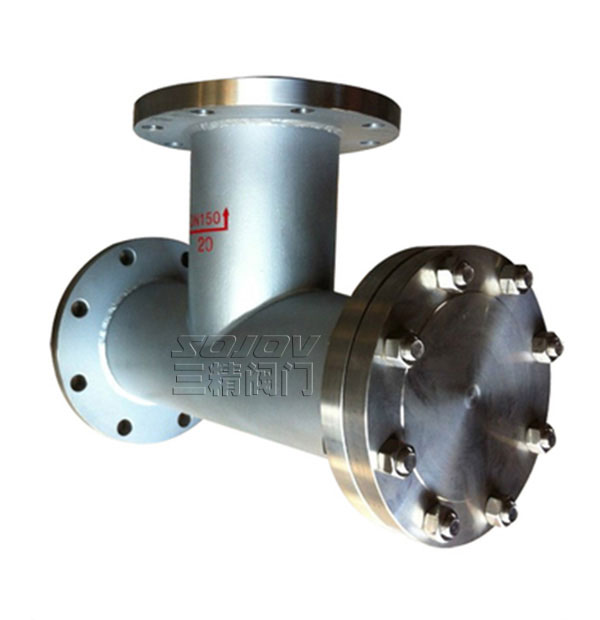

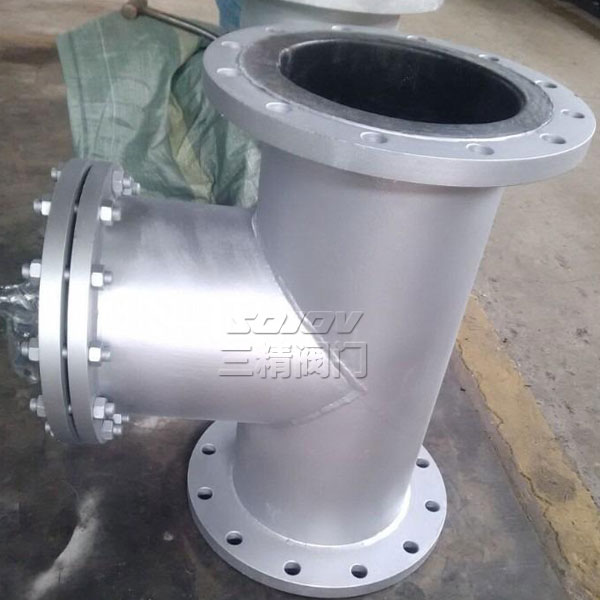

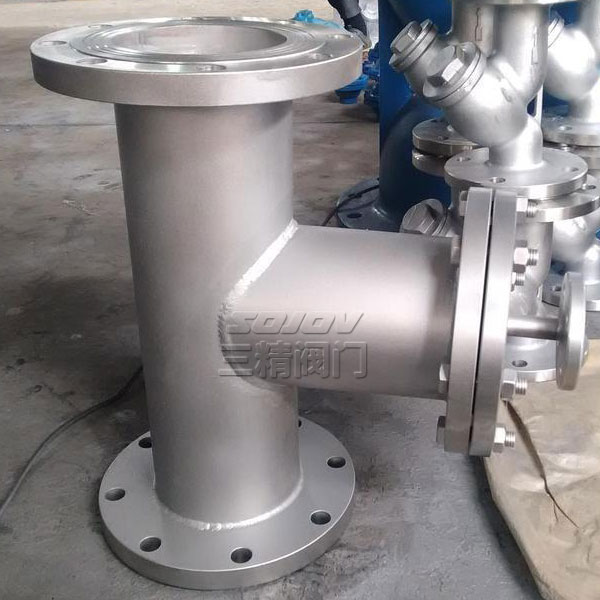

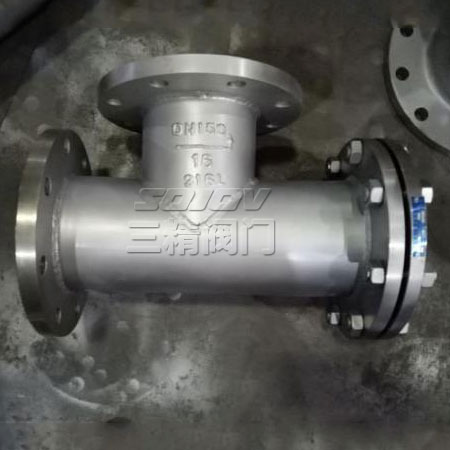

T型過濾器
T型過濾器工作原理：
該產品安裝于進水管路中各配套 閥門的前端，當管道中的介質首先進入過濾器時，介質通過濾網進入被連接的閥門中，而雜質則留于過濾桶內，使各類閥門 不會由于機械雜物卡入密封圈而失靈。
T型過濾器法蘭連接尺寸：
|
公稱通徑 |
安裝尺寸 |
排放口 |
有效過濾面積(m3) |
重量 |
||||
|
L |
L1 |
L2 |
Ⅰ |
Ⅱ |
Ⅲ |
|||
|
50 |
298 |
158 |
268 |
R3/8" |
DN20 |
DN20 |
0.00277 |
13.6 |
|
65 |
337 |
179 |
304 |
0.00421 |
18.9 |
|||
|
80 |
370 |
195.5 |
330 |
0.00552 |
24 |
|||
|
100 |
432 |
225 |
382 |
0.0088 |
36.3 |
|||
|
150 |
557 |
280 |
482 |
0.01696 |
68.9 |
|||
|
200 |
678 |
332.5 |
578 |
0.0355 |
140 |
|||
|
250 |
791 |
383 |
66 |
0.0529 |
216.2 |
|||
|
300 |
918 |
437 |
768 |
0.0686 |
215. |
|||
T型過濾器對焊連接尺寸：
|
公稱通徑 |
安裝尺寸 |
排放口 |
有效過濾面積(m3) |
重量 |
||||
|
L |
L1 |
L2 |
Ⅰ |
Ⅱ |
Ⅲ |
|||
|
50 |
402 |
222 |
46 |
R1/3" |
DN20 |
DN20 |
0.00387 |
8.9 |
|
65 |
469 |
255 |
76 |
0.00592 |
12.6 |
|||
|
80 |
512 |
282 |
89 |
0.00811 |
15.8 |
|||
|
100 |
590 |
330 |
105 |
0.013 |
23.4 |
|||
|
150 |
773 |
423 |
143 |
R3/4" |
0.026 |
47.2 |
||
|
200 |
951 |
510 |
178 |
0.0459 |
98.4 |
|||
|
250 |
1099 |
599 |
216 |
0.0706 |
154.7 |
|||
|
300 |
1291 |
691 |
254 |
0.0942 |
232. |
|||
三精閥門公司訂貨須知：
一、①T型過濾器產品名稱與型號②T型過濾器口徑③T型過濾器是否帶附件以便我們的為您正確選型④T型過濾器的使用壓力⑤T型過濾器的使用介質的溫度。二、若已經由設計單位選定三精閥門公司的T型過濾器型號，請按T型過濾器型號直接向我司銷售部訂購。三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的三精閥門公司專家為您審核把關。感謝您訪問我們的網站【http://www.dashazhu.cn三精公司】如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務
