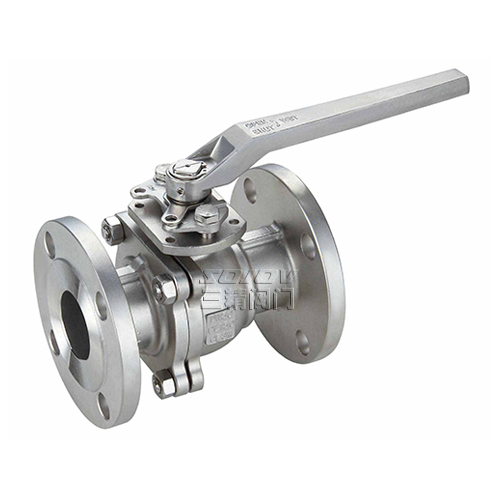

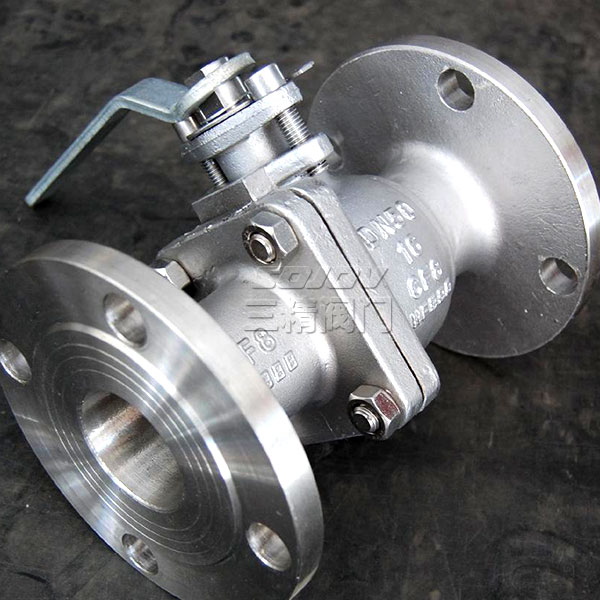

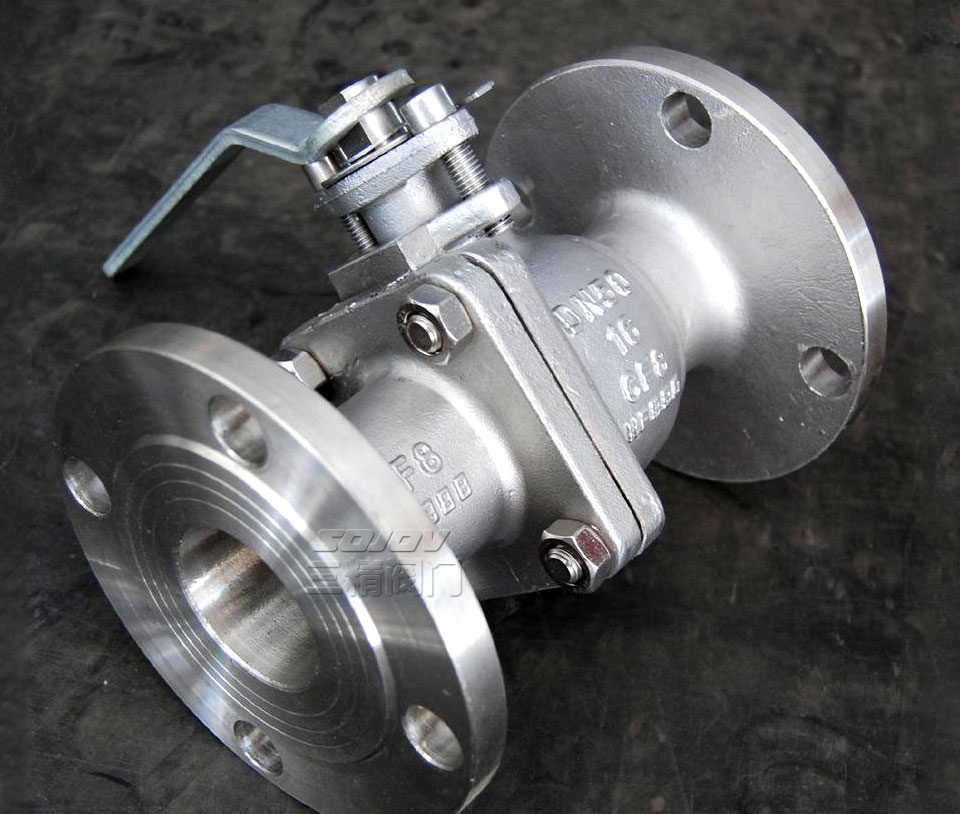

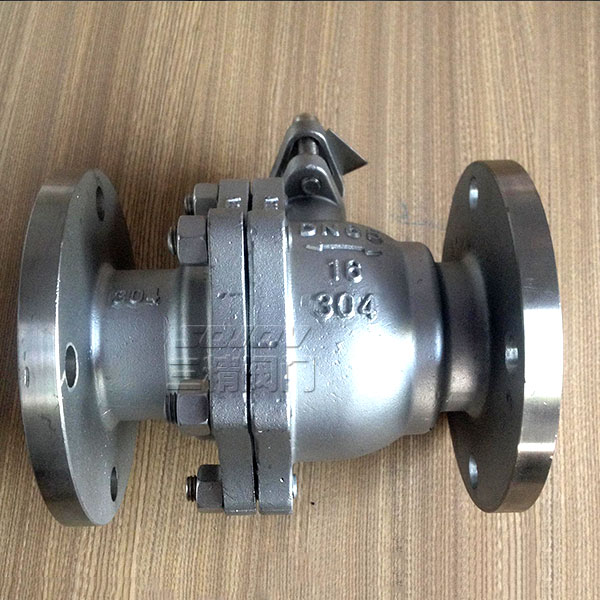

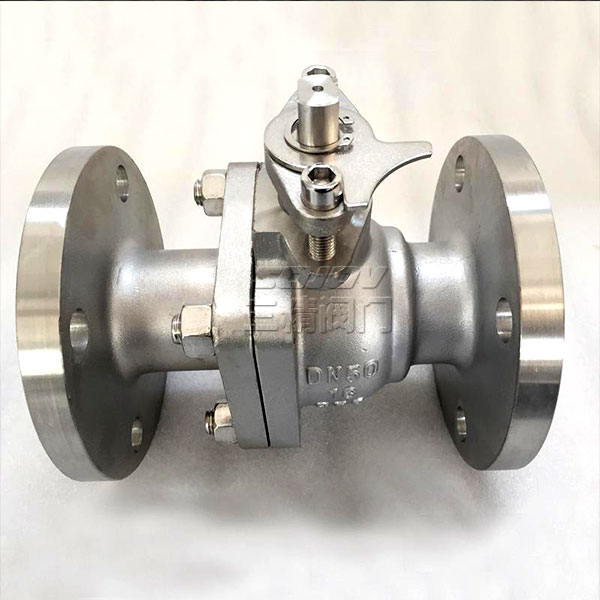

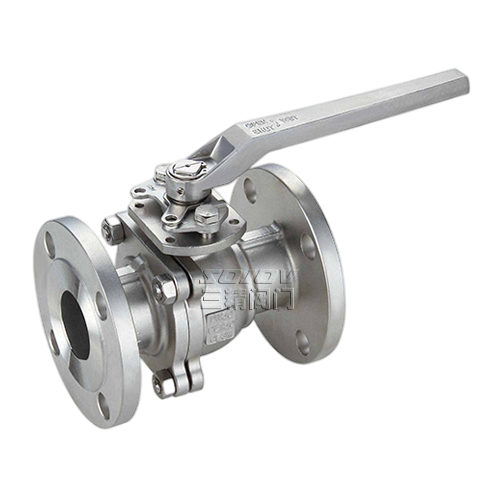

Q41F不銹鋼球閥
Q41F不銹鋼球閥的工作原理是靠旋轉閥門來使閥門暢通或閉塞。球閥開關輕便，體積小，可以做成很大口徑，密封可靠，結構 簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，在各行業得到廣泛的應用。
產品介紹
|
球閥型號：Q41F |
球閥 通徑：150MM-250MM |
球閥使用壓力：1.6MPA -10.0MPA |
|
球閥 連接方式：法蘭連接 |
球閥 操作操作操作方式：手動 |
球閥主要功能：起開關作用 |
|
球閥使用介質：水.油品.蒸汽 |
球閥材質：鑄鋼.不銹鋼 |
球閥標準：機械部標準或定做非標 |
鑄鋼球閥應用規范：1、設計制造造GB12235-892、結構長度按GB12221-893、法蘭尺寸按JB/T79-94閥門檢查和試驗按APID.598
主要零件材料
|
序號 No. |
材料標準
|
材料牌號 |
序號 No. |
材料標準 | 材料牌號 | ||||||
| 碳鋼 | 不銹鋼 | 碳鋼 | 不銹鋼 | ||||||||
| 零件名稱 | GB | ASTM | GB | ASTM | 零件名稱 | GB | ASTM | GB | ASTM | ||
| 01 | 閥體 | WCB | A216-WCB |
ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti |
CF8/CF8M/ CF3/CF3M |
10 | 閥座密封圈 | 石墨 | |||
| 02 | 閥蓋 | WCB | A216-WCB |
ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti |
CF8/CF8M/ CF3/CF3M |
11 | 閥桿 | 2Cr13 | A276-410 |
1Cr18Ni9Ti 1Cr18Ni12Mo2Ti |
F304/F316/ F304L/F316L |
| 03 | 雙頭螺柱 | 35CrMoA | A193-B7 | 1Cr17Ni2 | A193-B8M | 12 | 止推軸承 | 金屬夾PTEE | |||
| 04 | 螺母 | 45 | A194-2H | 0Cr18Ni | A194-8M | 13 | 閥桿填料 | 石墨 | |||
| 05 | 墊圈 | 金屬夾石墨 | 14 | 填料壓環 | 2Cr13 | A276-410 |
1Cr18Ni9Ti 1Cr18Ni12Mo2Ti |
F304/F316/ F304L/F316L |
|||
| 06 | 球體 | 2Cr13滲氮 | A276-410滲氮 |
1Cr18Ni9Ti 1Cr18Ni12Mo2T 滲氮 |
F304/F316/ F304L/F316L 滲氮 |
15 | 填料壓蓋 | WCB | A216-WCB |
ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti |
CF8/CF8M/ CF3/CF3M |
| 07 | 閥座 | 2Cr13滲氮 | A276-410滲氮 |
1Cr18Ni9Ti 1Cr18Ni12Mo2T 滲氮 |
F304/F316/ F304L/F316L 滲氮 |
16 | 螺釘 | 35CrMoA | A193-B7 | 1Cr17Ni2 | A193-B8M |
| 08 | 閥座支承圈 | 2Cr13 | A276-410 |
1Cr18Ni9Ti 1Cr18Ni12Mo2T |
F304/F316/ F304L/F316L |
17 | 定位板 | 2Cr13 | A276-410 | 1Cr18Ni9Ti | 304 |
| 09 | 閥座彈簧 | 17-7PH | 17-7PH | 17-7PH | 17-7PH | ||||||
PN1.6MPa主要連接尺寸
| 公稱通徑DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| L | 130 | 140 | 150 | 165 | 180 | 200 | 220 | 250 | 280 | 320 | 360 | 400 |
| H | 59 | 63 | 75 | 80 | 95 | 107 | 142 | 152 | 178 | 252 | 272 | 342 |
| W | 130 | 130 | 160 | 180 | 230 | 230 | 400 | 400 | 650 | 1050 | 1050 | 1410 |
PN2.5MPa主要連接尺寸
| 公稱通徑DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| L | 130 | 140 | 150 | 165 | 180 | 200 | 220 | 250 | 320 | 400 | 400 | 550 |
| H | 59 | 63 | 75 | 97 | 107 | 142 | 152 | 178 | 252 | 272 | 342 | 345 |
| W | 130 | 130 | 160 | 230 | 230 | 400 | 400 | 700 | 1100 | 1100 | 1500 | 1500 |
PN4.0MPa主要連接尺寸
| 公稱通徑DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| L | 130 | 140 | 150 | 165 | 180 | 200 | 220 | 250 | 320 | 400 | 400 | 550 |
| H | 59 | 63 | 75 | 97 | 107 | 142 | 152 | 178 | 252 | 272 | 342 | 345 |
| W | 130 | 130 | 160 | 230 | 230 | 400 | 400 | 700 | 1100 | 1100 | 1500 | 1500 |
PN6.4MPa主要連接尺寸
| 公稱通徑DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| L | 165 | 190 | 216 | 229 | 241 | 292 | 330 | 356 | 432 | 508 | 559 | 660 |
| H | 59 | 63 | 75 | 97 | 107 | 142 | 152 | 178 | 252 | 272 | 305 | 398 |
| W | 130 | 130 | 160 | 230 | 230 | 400 | 400 | 700 | 1000 | 1100 | 1500 | 1800 |
PN10.0MPa主要連接尺寸
| 公稱通徑DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| L | 165 | 190 | 216 | 229 | 241 | 292 | 330 | 356 | 432 | 508 | 559 | 660 |
| H | 59 | 63 | 75 | 97 | 107 | 142 | 152 | 178 | 252 | 272 | 305 | 398 |
| W | 130 | 130 | 160 | 230 | 230 | 400 | 400 | 700 | 1000 | 1100 | 1500 | 1800 |
1． 流體阻力小，其阻力系數與同長度的管段相等。
2． 結構簡單、體積小、重量輕。
3． 緊密可靠，目前球閥的密封面材料廣泛使用塑料，密封性好，在真空系統中也已廣泛使用。
4． 操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5． 維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6． 在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
7． 適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。本類閥門在管道中一般應當水平安裝。
訂貨須知：
一、①鑄鋼球閥產品名稱與型號②鑄鋼球閥口徑③鑄鋼球閥是否帶附件以便我們的為您正確選型④鑄鋼球閥的使用壓力⑤鑄鋼球閥的使用介質的溫度。
二、若已經由設計單位選定三精公司的鑄鋼球閥型號，請按鑄鋼球閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的三精閥門公司專家為您審核把關。
如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
售后服務承諾
對于貴公司在三精閥門訂購閥門產品，我廠在售后服務方面作如下承諾：
一、我公司對產品質量實行三包，即：包質、包換、保修；
二、合同簽訂后，保證保質、保量，按時交貨；
三、本公司確保所提供閥門產品達到合同指標
四、對于需方的技術咨詢，隨時給予解答；
五、在交付設備時，本廠向需方交付以下資料：發貨清單、產品合格證、產品樣本、產品使用說明書、技術資料；
當接到用戶反應質量問題的信函或電話后，保證24小時內作出答復最快解決問題。
