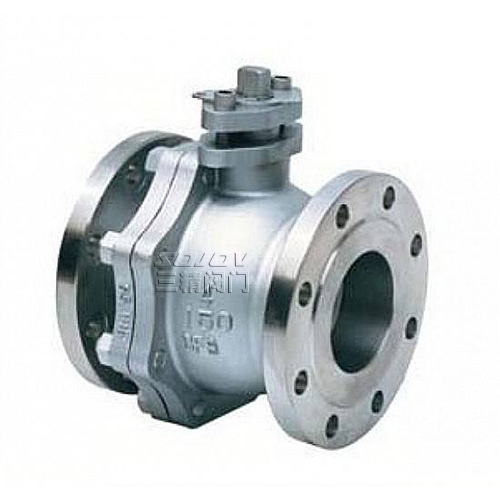

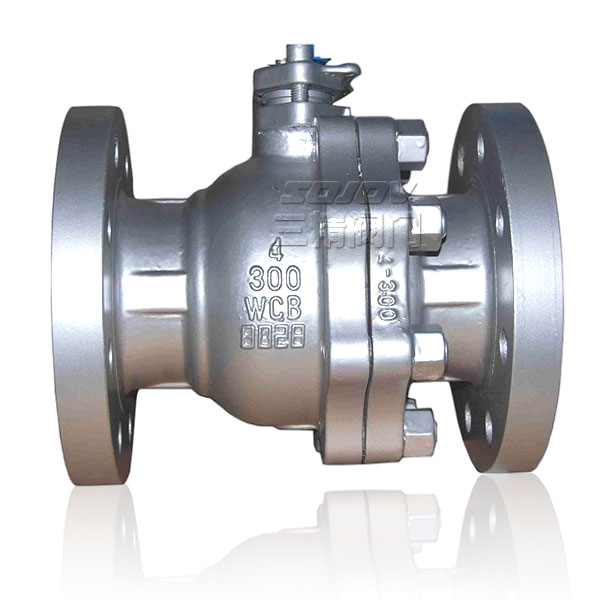

Q41F不銹鋼美標球閥

Q41F不銹鋼美標球閥的球體是浮動的，在介質壓力作用下，球體能產生一定的位移并緊壓在出口端的密封面上，保證出口端密封。不銹鋼美標球閥的結構簡單，密封性好，但球體承受工作介質的載荷全部傳給了出口密封圈，因此要考慮密封圈材料能否經受得住球體介質的工作載荷，在受到較高壓力沖擊時，球體可能會發生偏移。這種結構，一般用于中低壓球閥。

下一個產品：Q941F不銹鋼電動球閥

上一個產品：Q41F不銹鋼球閥

分享到：

三精閥門

Q41F不銹鋼美標球閥可定制

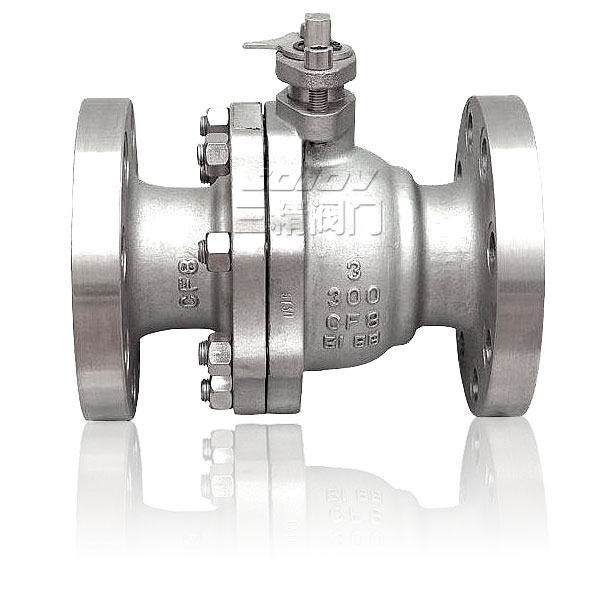

Q41F不銹鋼美標球閥

Q41F不銹鋼美標球閥產品概述:

Q41F不銹鋼美標球閥產品特點

適用介質：水、氣、油品、天然氣和酸堿腐蝕性介質。
適用溫度：-196～350℃
驅動方式：手動、氣動、電動、液動等。
公稱通徑：DN 15-250 1/2"～10"

Q41F不銹鋼美標球閥技術規范

設計依據	日標系列	美標系列
設計標準	BS5351	AP16D	ANSI B16.34
法蘭連接結構長度	JIS B2002	AP16D	ANSI B16.10
結構長度（焊接）	-	AP16D	ANSI B16.10
連接法蘭	JIS B2212 B2214	ANSI B16.5、B16.47
對焊端	-	ANSI B16.25
試驗和檢驗	JIS B2003	AP16D	AP1598

試驗壓力

	試驗壓力（MPa）
磅級（Class）	殼體試驗	密封試驗
150	3.0	2.2
300	7.6	5.6
600	15.0	11.0
10K	2.4	1.5
20K	5.8	4.0

Q41F不銹鋼美標球閥主要零件材料

名稱		WCB類	CF8類	CF3類	CF8M類	CF3M類
閥體左體		A216-WCB	A315-CF8	A35-CF3	A351-CF8M	A351-CF3M
球體	B2-B8	A105-1025	A182-F304L	A182-F304L	A132-F316	A182-F316L
球體	B8以上	A216-WCB	A351-CF8M	A351-CF3	A351-CF8M	A351-CF3M
閥桿		A182-F6a	A182-F304	A182-F304L	A182-F336	A182-F316L
閥座		PTFE/增強PTFE/NYLIN PTFE/Reinforced PTFE/Nyion
閥座支承圈		A105-1025	A182-F304	A182-F304L	A182-F316	A182-F316L
彈簧			3yc-7/17-49H
O形圈		NBR	氟橡膠
螺柱		A193-B7	A193-B8
螺母		A194-2H	A194-8

Q41F不銹鋼美標球閥主要外形及連接尺寸表

公稱壓力	公稱通徑	d	L	D	D1	D2	b	f	Z-Φd	H	W
Class 150	1/2"	13	108	89	60.5	35	11.5	1.6	4-16	79	135
	3/4"	19	117	98	70	43	11.5	1.6	4-16	84	135
	1"	25	127	108	79.5	51	12	1.6	4-16	95	170
	1-1/4"	32	140	117	89	64	13	1.6	4-16	103	170
	1-1/2"	38	165	127	98.5	73	15	1.6	4-16	111	200
	2"	51	178	152	120.5	92	16	1.6	4-19	120	200
	2-1/2"	64	190	178	139.5	105	18	1.6	4-19	153	300
	3"	76	203	190	152.5	127	19	1.6	4-19	163	300
	4"	102	229	229	190.5	157	24	1.6	8-19	182	400
	5"	127	356	254	216	186	24	1.6	8-22	260	500
	6"	152	394	279	241.5	216	26	1.6	8-22	280	800
	8"	203	457	343	298.5	270	29	1.6	8-22	-	1100
Class 300	1/2"	13	140	95	66.5	35	15	1.6	4-16	79	135
	3/4"	19	152	117	82.5	43	16	1.6	4-19	84	135
	1"	25	165	124	89	51	18	1.6	4-19	95	170
	1-1/4"	32	178	133	98.5	64	19	1.6	4-19	103	170
	1-1/2"	38	190	156	114.5	73	21	1.6	4-22	111	200
	2"	51	216	165	127	92	23	1.6	4-22	120	200
	2-1/2"	64	241	190	149	105	26	1.6	8-19	153	300
	3"	76	283	210	168.5	127	29	1.6	8-22	163	300
	4"	102	305	254	200	157	32	1.6	8-22	182	400
	5"	127	381	279	235	186	35	1.6	8-22	260	500
	6"	152	403	318	270	216	37	1.6	12-22	280	800
	8"	203	502	381	330	270	42	1.6	12-25	-	1100

日標球閥主要外形及連接尺寸表

公稱壓力	公稱通徑	d	L	D	D1	D2	b	f	Z-Φd	H	W
JIS10K	15	15	108	95	70	52	12	1	4-15	79	135
	20	20	117	100	75	58	14	1	4-15	84	135
	25	25	127	125	90	70	14	1	4-19	95	170
	32	32	140	135	100	80	16	2	4-19	103	170
	40	38	165	140	105	85	16	2	4-19	111	200
	50	50	178	155	120	100	16	2	4-19	120	200
	65	64	190	175	140	120	18	2	4-19	153	300
	80	76	203	185	150	130	18	2	8-19	163	300
	100	100	229	210	175	155	18	2	8-19	182	400
	125	125	356	250	210	185	20	2	8-23	260	500
	150	150	394	280	240	215	22	2	8-23	280	800
	200	200	457	330	290	265	22	2	12-23	-	1100
JIS20K	15	15	140	95	70	52	14	1	4-15	79	135
	20	20	152	100	75	58	16	1	4-15	84	135
	25	25	165	125	90	70	16	1	4-19	95	170
	32	32	178	135	100	80	18	2	4-19	103	170
	40	38	190	140	105	85	18	2	4-19	111	200
	50	50	216	155	120	100	18	2	8-19	120	200
	65	64	241	175	140	120	20	2	8-19	153	300
	80	76	283	200	160	135	22	2	8-23	163	300
	100	100	305	225	185	160	24	2	8-23	182	400
	125	125	381	270	225	195	26	2	8-25	260	500
	150	150	403	305	260	230	28	2	12-25	280	800
	200	200	502	350	305	275	30	2	12-25	-	1100
