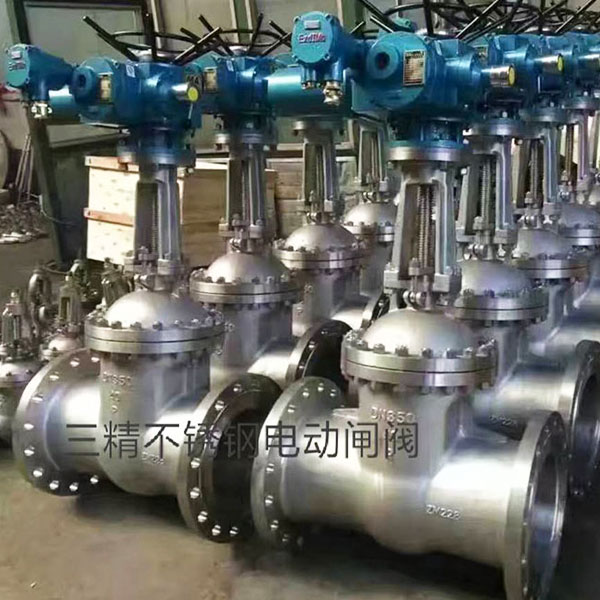

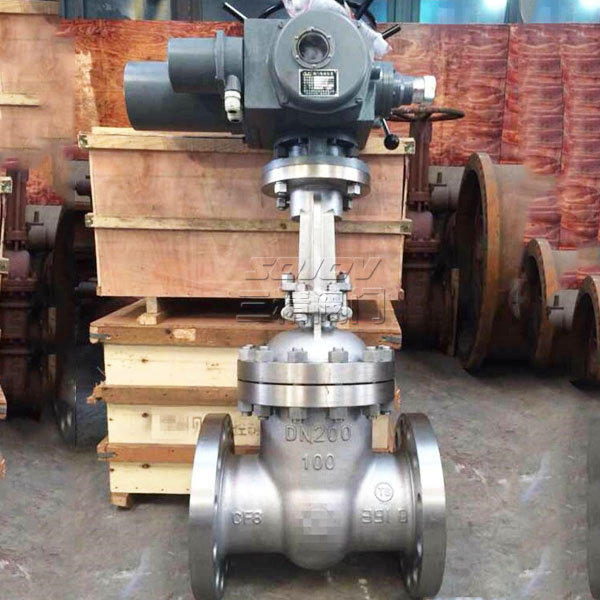

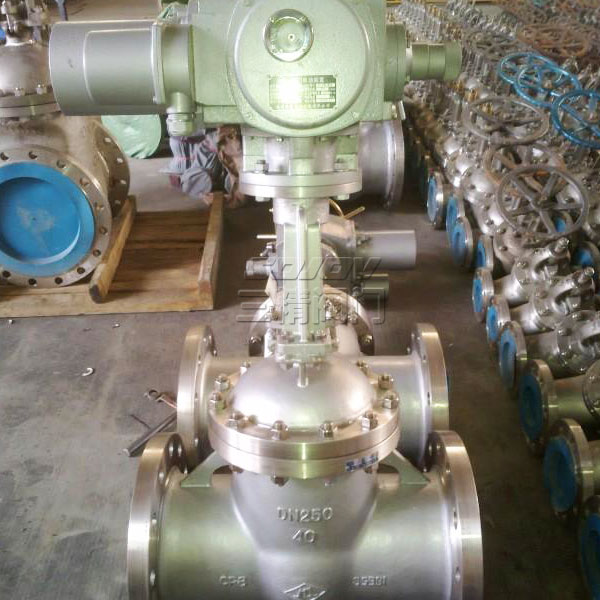

Z941H電動法蘭閘閥
品牌：三精閥門
閥門型號：Z941H，Z941W
通徑規格：DN50-DN600
結構形式：直通式
閥體材質：鑄鋼WCB、不銹鋼304、不銹鋼316
公稱壓力：PN16、PN25、PN40、PN64
適用溫度：-40℃～450℃
應用范圍：工業、水、蒸汽、油品、污水
產品特點：流體阻力小，穩定可靠，受壓力強，安裝方向不受限制
電動法蘭閘閥概述
電動法蘭閘閥（Z941H）由不銹鋼法蘭閘閥與電動執行器組成，在管路中使用時穩定可靠，所以在高壓管路上常采用法蘭閘閥。電動法蘭閘閥是一種遠程自動控制閘閥，通過電源驅動由閥桿帶動閥桿做升降運動，從而控制閘閥的開啟和關閉，適用于公稱壓力PN1.6～16.0MPa，工作溫度≤-29℃～550℃的各種工況系統管路上，主要用來截?cái)嗷蚪油ㄗ饔茫话悴唤ㄗh用來調節介質流量。
電動法蘭閘閥優點
1、流體阻力小，閥體內部介質通道是直通的，介質流經閘閥時不改變其流動方向。
2、密封面介質的沖刷和侵蝕小。
3、形體簡單，制造工藝性好，使用范圍廣。
4、啟閉較勝利，啟閉時閘板運動方向與介質流動方向相垂直。
5、介質的流動方向一般不受限制，介質可從閘閥的兩側任意方向流過。
電動法蘭閘閥設計標準
設計制造：GB/T12234-89
結構長度：GB/T12221-89
法蘭連接尺寸：JB/T79-94
閥門檢查和試驗：GB/T13927-9
電動法蘭閘閥性能規范
試驗壓力(MPa) ：1.6 2.5 4.0 6.4
強度試驗(MPa)：2.4 3.75 6.0 9.6
密封試驗(MPa)：1.76 2.75 4.4 7.04
低壓密封試驗(MPa)：0.6MPa
電動法蘭閘閥技術參數
| 公稱通徑 | DN50-DN600mm |
| 閥體形式 | 直通鑄造體 |
| 公稱壓力 | 國標PN1.6、2.5、4.0、6.4 MPa |
| 連接形式 | 法蘭連接 |
| 控制方式 | 電動控制（電源驅動） |
| 閥體材質 | WCB、CF8、CF3、CF8M、CF3M |
| 環境溫度 | -20～+60℃、環境濕度：≤90% |
