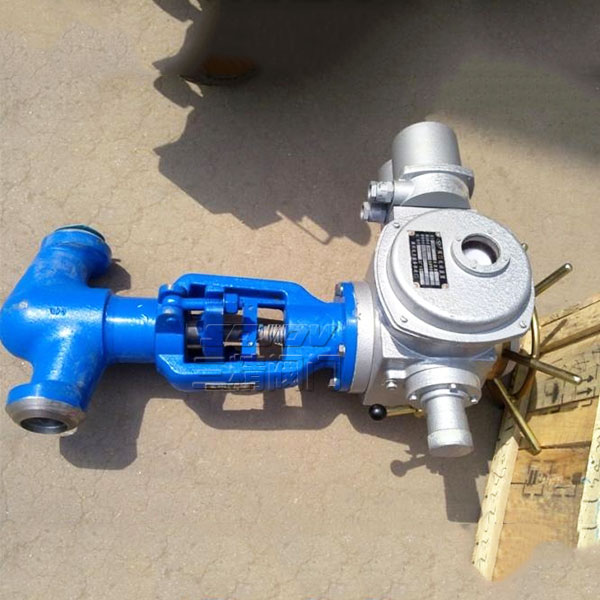

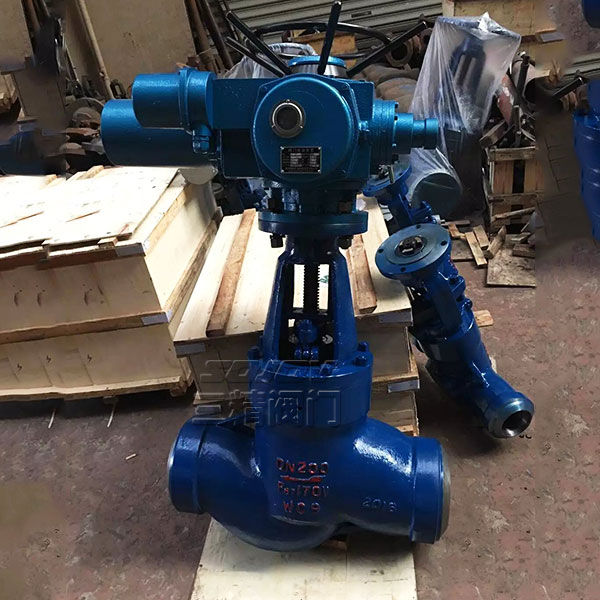

J961H電動高壓截止閥
品牌：三精閥門
閥門型號：J961H，J961W，J961Y
通徑規格：DN10-DN100
結構形式：直通
閥體材質：鑄鋼、鉻鉬鋼、不銹鋼
公稱壓力：PN160-PN320
適用溫度：-29℃-550℃
應用范圍：石油、化工、鋼鐵、化肥、電力行業等
產品特點：密封性能好，耐磨、抗擦傷性能好，耐高溫高壓
電動高壓截止閥概述
電動高溫高壓截止閥又稱電站截止閥，適用于火力電站各種系統的管路上，切斷或接通管路介質。與其他閥門產品相比的特點是高溫高壓，獨特的自密封設計，壓力越高，密封越可靠。電動高壓截止閥采用對焊的連接方式與管道進行焊接，適用于公稱壓力為PN16～32MPa，工作溫度≤550℃的高溫高壓工況場合中，主要用于鋼鐵、化工 、冶金 、火力電站等各種系統的管路中，做切斷或接通管路介質，除就地操作外，還可進行遠距離操作。
電動高壓截止閥性能特點
1、高壓電動截止閥采用壓力自緊式密封，閥體支管兩端為焊接連接。
2、閥坐、閥瓣密封面采用鈷基硬質合金等離子噴焊而成，耐磨、抗擦傷性能好。
3、閥桿經抗腐蝕性氮化處理，有良好的抗腐蝕性和抗擦傷性。
4、可采用各種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。
5、倒密封采用螺紋連接密封座或本體堆焊奧氏體不銹鋼而成，密封可靠，更換填料可在不停機情況下進行，方便快捷，不影響系統運行。
電動高壓截止閥設計標準
設計與制造 GB/T12234 ASMEB16.34
結構長度 JB/T3595
接口連接尺寸 JB/T3595 GB/T12224
檢驗與試驗 JB/T3595 MSS SP61
壓力與溫度基準 JB/T3595 ANSI B16.34
電動高壓截止閥參數
| 公稱壓力 | PN16.0-32.0Mpa |
| 公稱通徑 | DN10-DN100 |
| 閥體形式 | 高壓鍛造閥 |
| 閥芯形式 | 柱塞式 |
| 主要材質 | 鑄鋼、鉻鉬鋼、不銹鋼 |
| 適用溫度 | -29℃-550℃ |
| 連接形式 | 焊接式 (對焊、承插焊) |
| 應用行業 | 石油、化工、制藥、化肥、電力行業等 |
電動高壓截止閥性能規范
| 實驗壓力 | 公稱壓力(MPa)16. 20. 25. 32 |
| 強度試驗 | 24.0 30.0 37.5 48.0 |
| 密度實驗 | 17.6 22.0 27.5 35.2 |
| 工作溫度 | ≤550℃ |
| 適用介質 | 水、蒸汽、油品、腐蝕性介質 |
