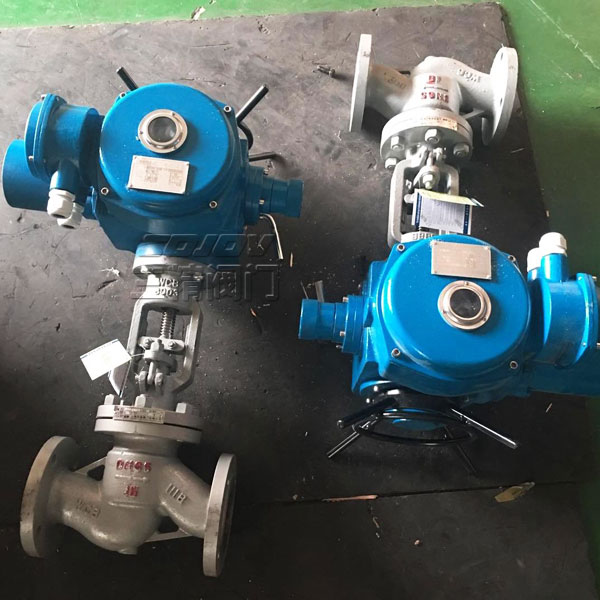

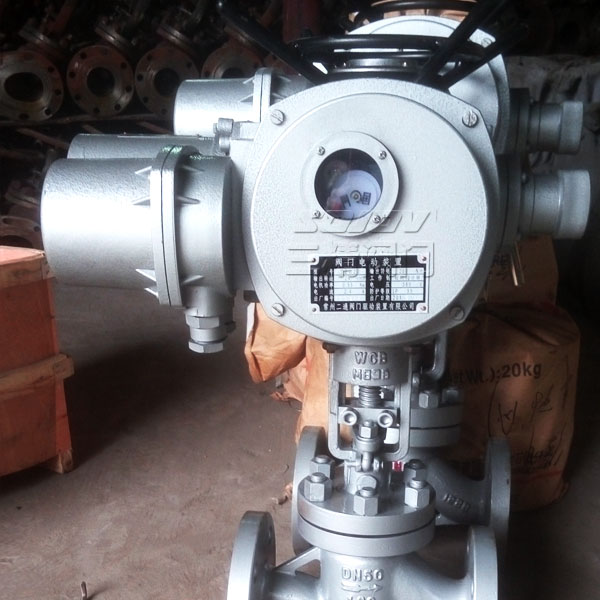

J941H防爆電動截止閥
品牌：三精閥門
閥門型號：J941H，J941Y，J941W
通徑規格：DN50～DN250
結構形式：直通
閥體材質：WCB-A105、WC6-12Cr1MoV、WC9-12Cr1MoV
公稱壓力：PN16-PN160
適用溫度：-29℃-550℃
應用范圍：蒸汽、油品、可燃?xì)怏w、煤礦、冶金
產品特點：耐高溫、操作功能強、安全系數高、性能穩定等
下一個產品：沒有了
上一個產品：J961H電動高壓截止閥
防爆電動截止閥概述
J941H防爆電動截止閥適用于易燃易爆的工況場合當中，主要由防爆型電動執行裝置與截止閥組合而成，依靠電源驅動來開啟或關閉閥門。防爆型電動截止閥防護等級為IP68，執行器性能符合JB/T8528-1997技術條件的規定，適用于蒸汽、油品管道上，具有耐高溫、操作功能強、安全系數高、性能穩定等特點。

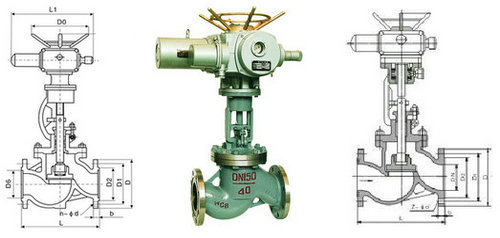

防爆電動截止閥結構圖
防爆電動截止閥工作原理
防爆型電動截止閥屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥門時，操作力所需克服的阻力，是閥桿和填料的摩擦力與由介質的壓力所產生的推力，關閉截閥門的力比開啟截閥門的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。
防爆電動截止閥性能規范
| 實驗壓力 | 公稱壓力16. 20. 25. 32(MPa) |
| 強度試驗 | 24.0 30.0 37.5 48.0 |
| 密度實驗 | 17.6 22.0 27.5 35.2 |
| 工作溫度 | ≤550℃ |
| 適用介質 | 水、蒸汽、油品、腐蝕性介質 |
防爆電動截止閥零件材料
| 1 | 閥體 | WCB-A105、WC6-12Cr1MoV、WC9-12Cr1MoV |
| 2 | 閥芯 | 2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA |
| 3 | 閥桿 | 2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA |
| 4 | 閥蓋 | WCB-35、WC6-12Cr1MoV、WC9-12Cr1MoV |
| 5 | 填料 | 柔性石墨、PTFE |
| 6 | 填料壓蓋 | 2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA |
