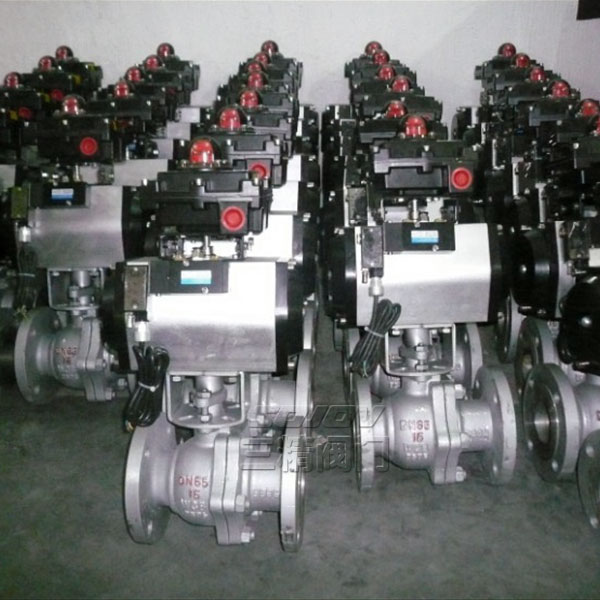

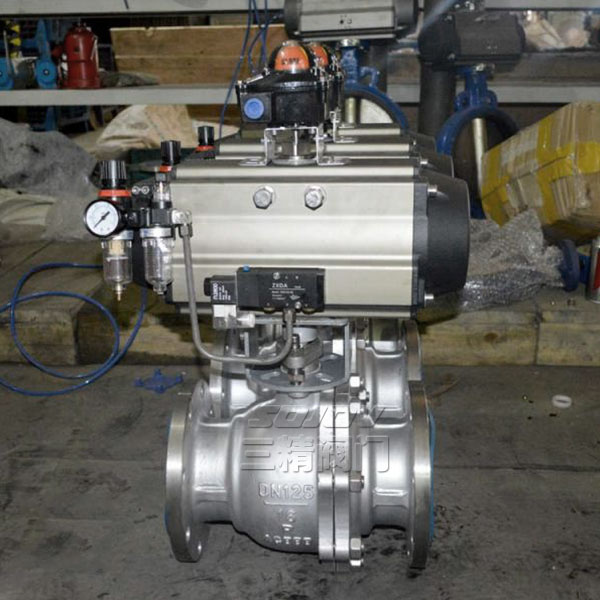

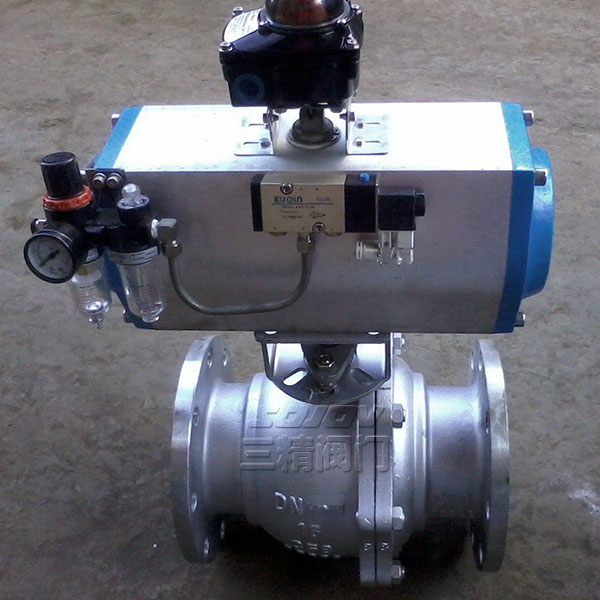

Q647F氣動固定式球閥
品牌：三精閥門
閥門型號：Q647F，Q647H
通徑規格：DN50～DN500
結構形式：兩段式鑄造閥體
閥體材質：鑄鋼(WCB)、不銹鋼(304、316、316L)
公稱壓力：PN16、25、40、64bar
適用溫度：-40℃ - 425℃
應用范圍：石油化工、燃氣設備、電力裝備、環保水處理
產品特點：可用于高壓和大口徑的各種管路上
下一個產品：Q641F氣動O型切斷球閥
上一個產品：Q644F/H氣動三通球閥
氣動固定式球閥概述
Q647F氣動固定式球閥一般為法蘭連接，且球體是固定的，采用上下閥桿固定閥芯(軸支式)和可動密封座設計，關閉時，在介質壓力的作用下，球體不會產生位移，耕作更穩定，常用于高壓和大口徑的各種管路上。氣動固定式球閥通常與球體連接在一起的上下軸上，裝有滾動軸承或滑動軸承，以減少啟閉時軸頸的摩擦力，減小操作力矩，在各行業得到廣泛的應用。
氣動固定式球閥應用
氣動法蘭固定式球閥大多數采用法蘭連接，適用于長輸管線和一般工業管線，其強度、安全性、耐惡劣環境性等在設計時進行了特殊考慮，用于截斷或接通管路中的介質，選用不同的材質，可分別適用于水、蒸汽、油品、液化氣、天然氣、煤氣、硝酸、醋酸、氧化性介質、尿素等多種介質，廣泛應用于石油化工電力水利等行業。
氣動固定式球閥參數
| 公稱通徑 | DN15～DN200(mm) |
| 公稱壓力 | PN1.6、2.5、4.0、6.4MPa |
| 連接形式 | 法蘭式 |
| 結構形式 | 兩段式鑄造閥體 |
| 驅動方式 | 氣源控制(壓縮空氣4-7bar) |
| 使用溫度 | -40℃～425℃ |
| 控制形式 | 開關型(開關兩位控制)、調節型(4～20mA信號) |
| 閥體材質 | 碳鋼WCB、不銹鋼304、316、316L |
| 密封材料 | PTFE(聚四氟乙烯)、PPL(對位聚苯)、金屬密封(硬質合金) |
氣動固定式球閥可選功能
| 驅動方式 | 壓縮空氣(可帶手輪) |
| 供氣壓力 | 0.4-0.7mpa |
| 氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 環境溫度 | -30～+70℃ |
| 作用形式 |
單作用（彈簧復位）：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
雙作用（通氣開關）：氣關式(B)--失氣時閥不變(FL)；氣開式(K)--失氣時閥不變(FL)
|
| 可選附件 | 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
