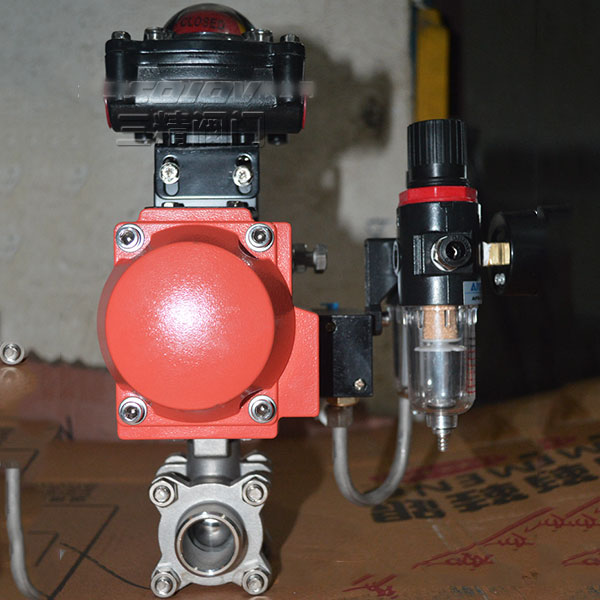

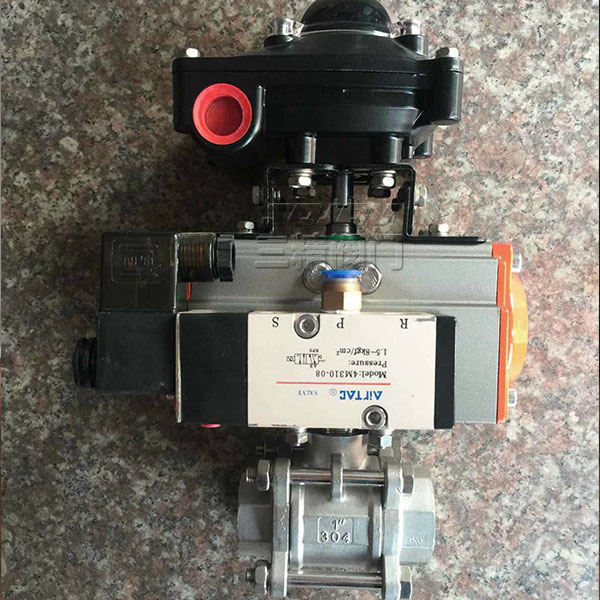

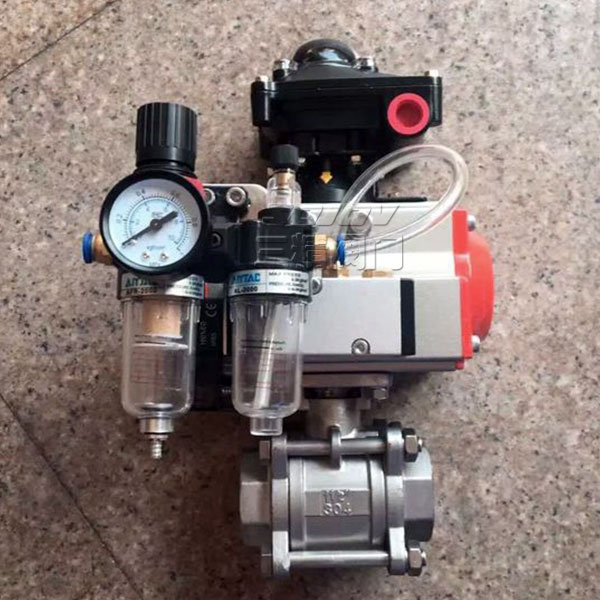

Q611F氣動三片式球閥
品牌：三精閥門
閥門型號：Q611F，Q611H
通徑規格：DN15～DN100
結構形式：浮動直通式
閥體材質：不銹鋼304、不銹鋼316、不銹鋼316L
公稱壓力：PN10、PN16、PN25、PN40、PN64
適用溫度：-40～425℃
應用范圍：蒸汽、氣體、液體、油品、腐蝕性介質
產品特點：體積小，密封可靠，使用壽命長，拆裝簡單，維修方便
氣動三片式球閥概述
氣動三片式球閥是由三片式球閥與氣動執行器連接組成，采用三段式結構，由左右兩片閥體與中間閥體組成，再用螺栓連接成一體，具有拆裝簡單維修方便等優點。氣動三片式球閥根據作用形式分為雙作用和單作用，單作用形式具有彈簧復位功能，可在遇到故障或沒有氣源時，自動歸位到開啟或關閉的狀態。氣動三片式球閥通過壓縮空氣為動力源，帶動閥芯做0-90度的來回轉動，即可實現對閥門的開關動作，在各個行業得到廣泛應用，是常見的控制閥門。
氣動三片式球閥優點
1，采用三段式閥體，螺紋連接，結構緊湊，重量輕，從高真空至高壓力都可應用。
2，外形小巧，節約安裝空間，特別適用于機械體積小空間狹窄的工況當中。
3，螺紋三片式氣動球閥密封可靠，使用壽命長，開關動作迅速，檢修起來方便，易拆裝。
氣動三片式球閥零件材料
左右：閥體 WCB、CF8、CF8M、CF3M
閥座：PEFE、PPL、304、316
球體：WCB、CF8、CF8M、CF3M
密封圈：聚四氟乙烯、金屬硬密封
中閥體：WCB、CF8、CF8M、CF3M
閥桿：2Cr13304、316、316L
填料壓蓋：WCB、CF8、CF8M、CF3M
可選附件：限位開關、定位器、電磁閥、減壓閥
氣動三片式球閥技術參數
| 公稱通徑 | DN15～DN100(mm) |
| 公稱壓力 | PN1.0、1.6、2.5、4.0、6.4MPa |
| 連接方式 | 內螺紋 |
| 氣源驅動 | 壓縮空氣4-6bar(可帶手輪) |
| 溫度范圍 |
軟密封:-30～180℃；硬密封:-40～425℃
|
| 閥體結構 | 三片式球閥（開度可選） |
| 密封材料 | 聚四氟乙烯（F）、對位聚苯（PPL）、金屬硬密封（H） |
| 適用介質 | 氣體、液體、油類、腐蝕性介質等 |
| 閥體材質 | 開關模式（開關兩位控制），調節型（4-20mA信號） |
