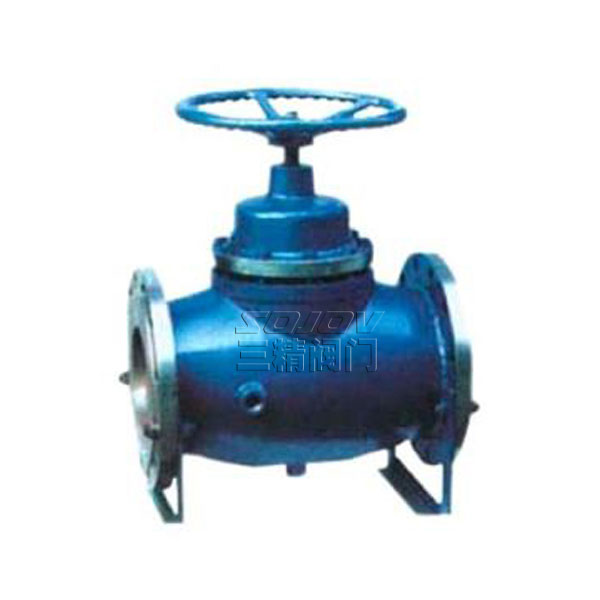

BUJ41H保溫柱塞截止閥

BUJ41H保溫柱塞截止閥由于密封圈采用新型非金屬材料制成，具有經受長期高溫、高壓而不喪失彈性的性能，而且柱塞與密封圈之間的接觸面積大，再者，密封圈系混合材料性能好，因此，密封可靠，經久耐用。主要適用于冶金、電業、化工、煉油、化肥、輕工、食品等行業中。

下一個產品：UJ41H高壓柱塞截止閥

上一個產品：UJ11H內螺紋柱塞截止閥

分享到：

三精閥門 BUJ41H保溫柱塞截止閥可定制

BUJ41H保溫柱塞截止閥概述：

新結構法蘭連接可保溫柱塞截止閥是公司歷年來在生產中種性能的特殊閥門中篩選出一種具有代表性新結構閥門。近年來經用戶使用反饋信息中實踐證明與實際經驗根據柱塞閥的使用性能及技術與工藝上改進設計研制成功，是柱塞閥、截止閥、閘閥的更新?lián)Q代推陳出新產品，填補了無泄漏管道蒸汽閥門的更佳啟閉裝置，深受新老用戶的好評而推薦使用。

BUJ41H保溫柱塞截止閥特點：

1、該升桿式活塞閥結構簡單科學、安全可靠，啟閉特別輕松靈活，操作省力與柱塞閥相比啟閉輕、快等優點。

2、密封性能獨特無泄漏，活塞具有金屬與非金屬多層密封結構組成的雙效功能。

3、一體式閥座(缸套)徑向錐形密封面，高度高、接觸面積大、性能好。

4、活塞環根據不同的適用介質選用材料能全面提高了它的使用范圍，耐高溫、耐磨、耐腐、回彈性能強等，經長時間使用，活塞環如有磨損維護時可調壓增大原始狀態。

5、維修更換活塞環技術工藝簡單方便，閥體無需拆離管道則停汽后卸下閥蓋總成即可更換新活塞環重復性使用等特點。

結構性能及原理：

1、保溫柱塞截止閥由閥體、閥蓋、壓蓋、閥桿、閥塞、閥塞蓋、活塞環、一體缸套(閥座)升桿螺母、平面軸承、手輪、傘齒輪等部件組成，由于輪旋轉升桿式帶動活塞使之在錐形缸套內外之間對位上下往復運動完成它的關閉與開啟。

2、它的缸套結構錐形在缸套(閥座)錐圓形內根據適用介質分別堆焊了不銹合金鋼或硬質合金，堆焊層硬度可達HRC40，經鏜研磨而成。

3、閥塞與活塞環的密封結構具有金屬與非金屬的多層密封組成，當一道活塞環在長時間的使用操作中受磨損已調壓至零位調壓已失效時，因此第二道金屬截止式錐形活塞起著同時密封作用，故此活塞閥的使用壽命長達普通閥門的數倍，所以在使用過程中無需特別保養而保持不漏，能實現了無泄漏管道的更佳啟閉裝置的選擇，對節約能源減少勞力及環境污染具有明顯的應用。

主要零件及材料：

型號規格

通徑
DN（mm）

試驗壓力PN（MPa）
（1.6-6.4）

主要技術性能

閥門材料選用

殼體

密封

適用
介質

適用
溫度
（℃）

閥體
閥蓋
機架

活塞蓋

閥桿
活塞

缸套
堆焊

墊料

絲桿
螺母

活塞蓋
螺栓
彈墊

手輪

HSFJ41HHSFZ41H

40-600

2.4
3.75
6.0

1.76
2.75
4.4
（氣密0.6）

水
蒸汽
氣
油品
酸類等

120-
380

WCB
HT200
QT450-10
304
316
316L

WCB
304
316
316L

2Cr13
304
316
316L

A102
（308）
（Y）合金

金屬
不銹鋼
纏繞
石墨

銅
H62

1Cr18Ni9Ti
（304）

灰鑄鐵
馬鋼

主要性能規范：

型號規格	公稱壓力 PN（MPa）	試驗壓力ps（MPa）		使用溫度 ≤（℃）	適用介質
		殼體	密封
HSF41H-FX-16C	1.6	2.4	1.76 （氣密） O．6	180-320℃	水、蒸汽、氣、油品等
HSF41H-PPL-16P				280-320℃
HSF41W-FX-16P				180-320℃	水、蒸汽、氣、油品等弱腐蝕介質類
HSF41W-PPL-16R				280-320℃	硝、醋酸類
HSF41W-SF-16R3				150-200℃	尿素等強腐蝕介質類
HSF41H-PTEF-16C				180-200℃	水蒸汽油品等
HSF41H-S×-16Z				120-180℃	水蒸汽、氣等（不耐油）

PN1.6主要連接尺寸及重量：

公稱壓力PN（MPa）	公稱通徑 DN（mm）	尺寸									重量
公稱壓力PN（MPa）	公稱通徑 DN（mm）	L	D	D1	D2	b	Z-φd	H	H1	Do	重量
1.6	40	200	145	110	85	18	4-φ18	190	230	160	12.5
	50	230	160	125	100	20	4-φ18	205	245	180	16
	65	290	180	145	120	20	4-φ18	245	305	200	26
	80	310	195	160	135	22	8-φ18	285	365	240	35
	100	350	215	180	155	24	8-φ18	320	405	280	32
	125	400	245	210	185	26	8-φ18	340	415	320	64
	150	480	280	240	210	28	8-φ23	410	510	350	110
	200	600	335	295	265	30	12-φ23	530	650	450	168
	250	650	405	355	320	32	12-φ25	560	700	500	245
	300	750	460	410	375	34	12-φ25	670	850	550	580
	350	780	520	470	435	38	16-φ25	680	870	600	670
	400	914	580	525	485	40	16-φ30	820	1050	700	720
	450	1050	640	585	545	40	20-φ30	1100	1250	帶傘齒輪傳動裝置	1340
	500	1150	705	650	608	44	20-φ34	100	1650		1400
	600	1350	840	770	718	48	20-φ41	1480	1800		1750

說明：1、(J)表示截止管道法蘭連接長度尺寸;2、(Z)表示閘閥管道法蘭連接長度尺寸：3、(A)表示美標法蘭連接長度尺寸。

PN2.5主要連接尺寸及重量：

公稱壓力PN（MPa）	公稱通徑 DN（mm）	尺寸									重量
公稱壓力PN（MPa）	公稱通徑 DN（mm）	L	D	D1	D2	b	Z-φd	H	H1	D0	重量
2.5	40	200	145	11O	85	18	8-φ18	200	240	160	14
	50	230	160	125	100	20	8-φ18	215	255	180	19
	65	290	180	145	120	22	8-φ18	255	315	200	30
	80	31O	195	160	135	22	8-φ18	295	375	240	42
	100	350	230	190	160	24	8-φ23	330	415	280	60
	125	400	270	220	188	28	8-φ25	350	425	320	95
	150	480	300	250	218	30	8-φ25	420	520	350	100
	200	600	360	310	278	34	12-φ25	530	650	450	170
	250	650	425	370	332	36	12-φ30	560	700	500	248
	300	750	485	430	392	40	16-φ30	670	850	550	310
	350	780	550	490	448	44	16-φ34	680	870	600	600
	400	914	610	550	505	48	16-φ34	820	1050	700	760
	450	1050	660	600	555	50	20-φ34	-	1250	帶傘齒輪傳動裝置	1380
	500	1150	730	600	610	52	20-φ41	-	1650		1500
	600	1350	840	770	718	56	20-φ41	-	1800		1900

PN4.0主要連接尺寸及重量：

公稱壓力PN（MPa）	公稱通徑DN（mm）	尺寸									凹下部分直徑	凹下部分高度和深度	重量
公稱壓力PN（MPa）	公稱通徑DN（mm）	L	D	D1	D2	b	Z-φd	H	H1	DO	D6	f1=f2	重量
4.0	40	200	145	11O	85	18	4-φ18	200	240	160	76	3-4	14
	50	230	160	125	100	20	4-φ18	215	255	180	88	3-4	18
	65	290	180	145	120	22	8-φ18	255	315	200	110	3-4	28
	80	310	195	160	135	22	8-φ18	295	375	240	121	3-4	40
	1OO	350	230	190	160	24	8-φ23	330	415	280	150	3-4.5	55
	125	400	270	220	188	28	8-φ25	350	425	320	176	3-4.5	78
	150	480	300	250	218	30	8-φ25	420	520	350	204	3-4.5	124
	200	600	375	320	282	38	12-φ30	530	650	450	260	3-4.5	195
	250	650	445	385	345	42	12-φ34	560	700	500	313	3-4.5	295
	300	750	510	450	408	46	16-φ34	670	850	550	364	3-4.5	650
	350	780	570	510	465	52	16-φ34	680	870	600	422	4-5	760
	400	914	655	585	535	58	16-φ41	820	1050	700	474	4-5	860
	450	1050	680	61O	560	60	20-φ41	-	1250	-	-	帶傘齒輪傳動裝置	1500
	500	1150	755	670	612	62	20-φ48	-	1650		-		1700
	600	1350	890	795	730	62	20-φ54	-	1800		-		2200
