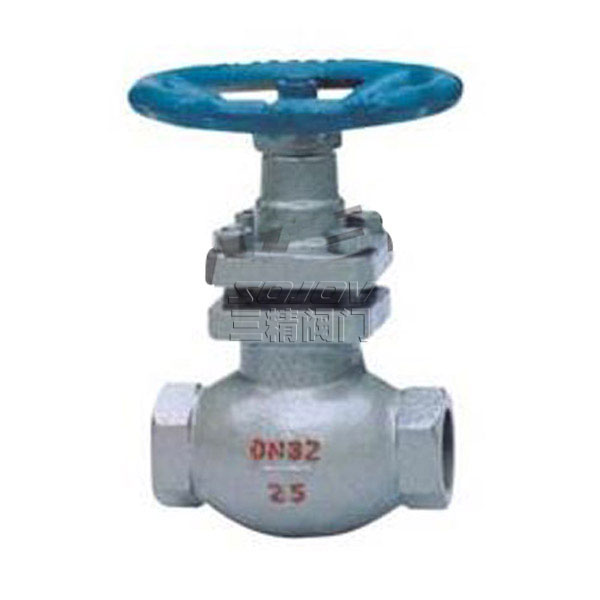

UJ11H內螺紋柱塞截止閥

UJ11HU11SM內螺紋柱塞截止閥分非金屬密封，金屬密封兩類，此外，外螺紋連接柱塞閥其外形分為Z字形和腰鼓形兩大類，其內部結構完全相同，用途一樣，主要用在冶金、電業、化工、煉油、食品等行業。壓力為16-25kgf/cm2以內，溫度為250℃以下的水、蒸汽、油類等小口徑管道上作開啟、關閉調節流量用。

下一個產品：BUJ41H保溫柱塞截止閥

上一個產品：U11H內螺紋柱塞閥

分享到：

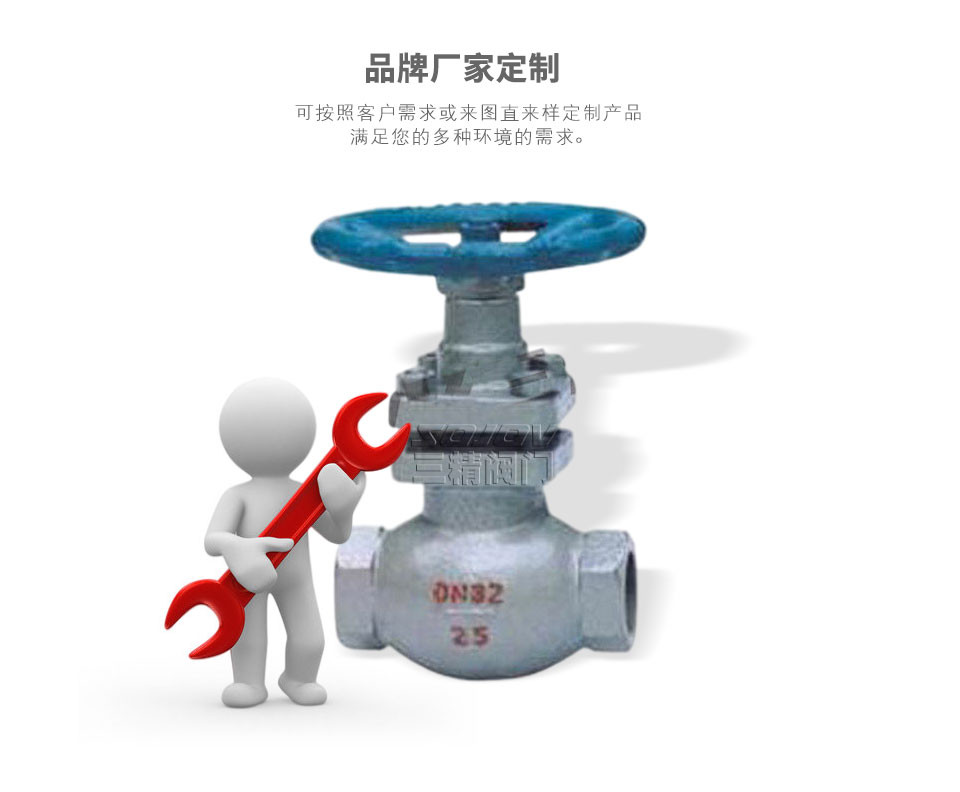

三精閥門 UJ11H內螺紋柱塞截止閥可定制

UJ11H內螺紋柱塞截止閥概述

內螺紋柱塞截止閥分非金屬密封，金屬密封兩類，此外，外螺紋連接柱塞閥其外形分為Z字形和腰鼓形兩大類，其內部結構完全相同，用途一樣，主要用在冶金、電業、化工、煉油、食品等行業。壓力為16-25kgf/cm2以內，溫度為250℃以下的水、蒸汽、油類等小口徑管道上作開啟、關閉調節流量用。

主要連接結構尺寸

DN（mm）尺寸	UJ11-UJ11SM-15、25、40C、P、R
DN（mm）尺寸	15	20	25	32	40	50
L	90	100	120	140	170	200
H	120	140	165	175	195	213
H1	148	175	205	215	246	268
W	80	100	120	140	160	180
G	1/2’’	3/4”	1”	11/4”	11/2”	2”
L1	14	16	18	20	22	24
S	32	36	46	55	65	80
重量（千克）	1．5	2.5	3.5	5.5	8.5	12

密封圈材料

本體			堆焊
304	316	Monel	507鉬	鈷鉻鎢	鈷鉻鉬

閥體材料

鑄鋼	不銹鋼	含鉬不銹鋼	蒙乃爾
WCB	CF8（304）	CF8M（316）

密封圈材料

聚四氟乙烯

含氟柔性石墨

對位聚苯

含碳纖維柔性石墨

實驗壓力

實驗項目	實驗介質	實驗壓力
壓強實驗	水	1.5PN
高壓密封實驗	水	1.1PN
低壓氣密封實驗	氣	0.5-0.7MPa

故障原因及排除方法

故障	分析生產原因	故障消除方法
密封填料處的外漏	1.填料老化； 2.操作時用力過大過猛； 3.填料壓蓋螺栓松動；	1.應及時更換老化、損壞的密封填料，逐圈安放，接頭呈30°～45°； 2.應正常力均勻操作，不許加套管或用其他辦法加長力臂； 3.均勻擰緊壓住填料壓蓋用螺栓；
密封面泄漏	1.閥門安裝方向與介質流向不符合； 2. 閥門關閉不到位； 3.久閉的閥門在密封面上積垢； 4.密封面輕微搓傷； 5.密封面損壞嚴重；	1.注意閥門安裝檢查； 2.重新調整執行機構上的高速螺釘，關嚴到位； 3.將閥門打開一條縫，讓高速液體沖掉積垢； 4.高速墊片進行補償； 5.重新研磨，高速墊片補償；
法蘭連接外泄漏	1.螺柱擰緊力不勻； 2.墊片老化損壞； 3.墊片選用材質與工況介質要求不符；	1.重新均勻擰緊螺栓； 2.更換墊片； 3.按工況要求正確選用墊片材料和形式，必要時請與廠家，請求幫助選材、選型，訂貨時要詳細說明要求。
手柄、手輪損壞	1.使用不正確； 2.堅固件松脫； 3.手柄、手輪與閥桿連接損壞；	1.禁止使用管鉗、加長杠桿、撞擊工具等； 2.隨時修理配套； 3.隨時修復；
蝸輪、蝸桿傳動卡咬	1.嵌入臟物，影響潤滑； 2.操作不正確；	1.清除臟物，保持清潔，定期加油； 2.若操作時發現卡咬，扭力很大時，不能繼續操作，就立即停止，徹底檢查；
電動閥門安裝故障	1.潤滑不良，閥門內有異物卡住，造成轉矩邊大損壞； 2.電機故障；	1.就加油，使油管良好，填料壓緊應適應，應及時排除閥內異物，保持清潔； 2.電機工作時間不超過15分鐘，電源應正常，避免電機受潮。

三精閥門公司訂貨須知：

一、①內螺紋柱塞截止閥產品名稱與型號②內螺紋柱塞截止閥口徑③內螺紋柱塞截止閥是否帶附件以便我們的為您正確選型④內螺紋柱塞截止閥的使用壓力⑤內螺紋柱塞截止閥的使用介質的溫度。二、若已經由設計單位選定三精公司的內螺紋柱塞截止閥型號，請按內螺紋柱塞截止閥型號直接向我司銷售部訂購。三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的三精閥門公司專家為您審核把關。感謝您訪問我們的網站【http://www.dashazhu.cn三精閥門公司】如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
