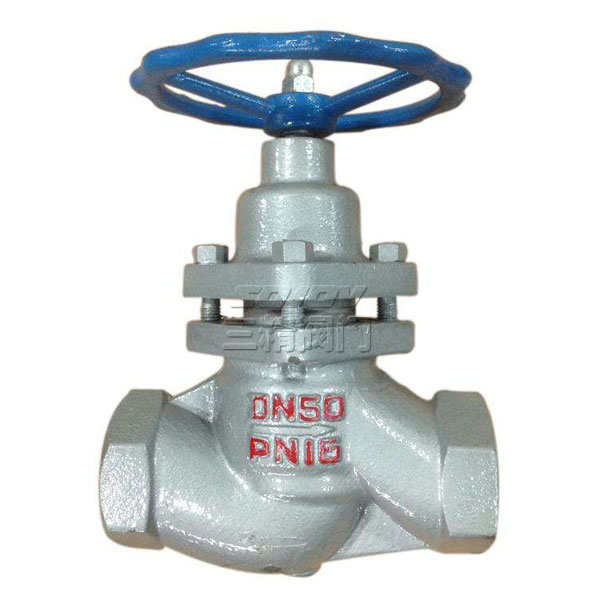

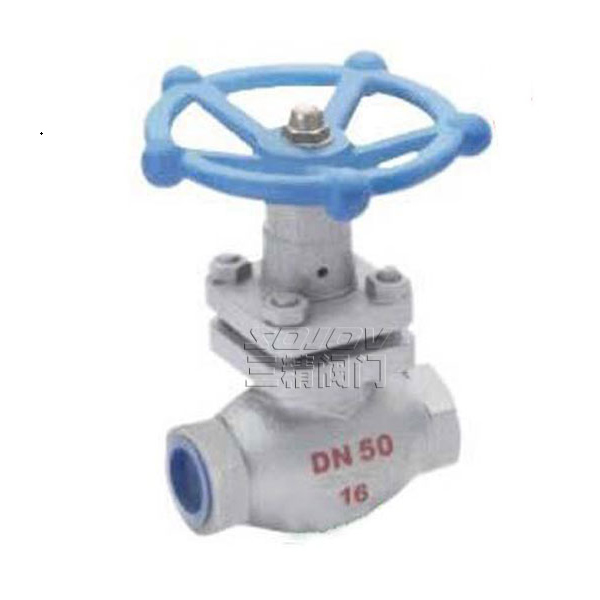

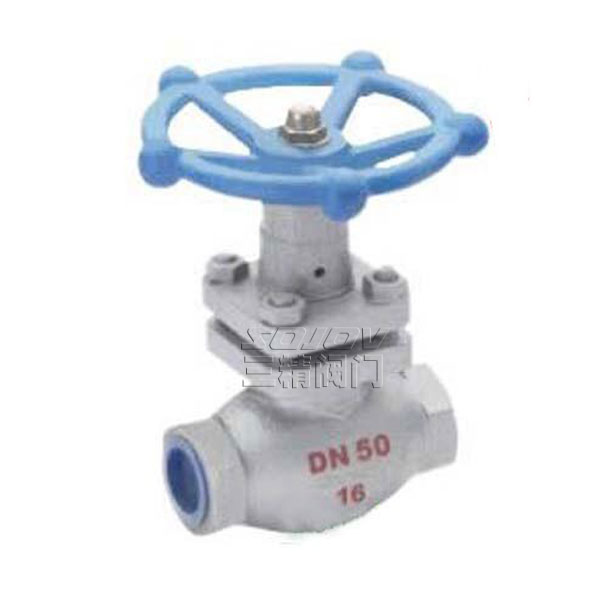

U11H內螺紋柱塞閥
U11H內螺紋柱塞閥概述
內螺紋柱塞閥由于密封圈采用新型非常金屬材料制成(PTFE)，具有經受長期高溫、高壓而不喪失彈性的性能，而且柱塞與密封圈之間的接觸面積大，再者，密封圈系混合材料性能好，因此，密封可靠，經久耐用。
內螺紋柱塞閥 主要結構尺寸
|
公稱通徑 |
U11SM、UJl1H-1.6 25.40 C．P．R 主要結構尺寸及外形尺寸 |
|||||||
|
閥體長度 |
接頭長度 |
接頭長度 |
手輪直徑 |
管螺紋G |
關閉高度 |
開啟高度 |
重量 |
|
|
15 |
90 |
14 |
32 |
80 |
1/2 |
133 |
157 |
2.1 |
|
20 |
100 |
16 |
36 |
100 |
3/4 |
141 |
169 |
2.8 |
|
25 |
120 |
18 |
46 |
120 |
1 |
165 |
199 |
3.8 |
|
32 |
140 |
20 |
55 |
140 |
11/4 |
179 |
225 |
5.8 |
|
40 |
170 |
22 |
65 |
160 |
11/2 |
198 |
246 |
8.3 |
|
50 |
200 |
24 |
80 |
200 |
2 |
226 |
282 |
13.2 |
內螺紋柱塞閥性能規范
|
閥體材料 |
適用溫度 |
適用介質 |
壓力范圍 |
|
鑄鋼 |
≤250℃ |
水、蒸汽、油品 |
PN 1.6-6.4MPa |
|
鑄鐵 |
≤180℃ |
水、蒸汽、油品 |
PNl．6 |
|
不銹鋼 |
≤200℃ |
硝酸、醋酸 |
通徑范圍 |
|
含鉬不銹鋼 |
≤200℃ |
氮、氫、尿素等 |
DNl 5-300mm |
內螺紋柱塞閥實驗壓力
|
實驗項目 |
實驗介質 |
實驗壓力 |
|
壓強實驗 |
水 |
1.5PN |
|
高壓密封實驗 |
水 |
1.1 PN |
|
低壓氣密封實驗 |
氣 |
0 5-0.7MPa |
三精閥門公司訂貨須知：
一、① 內螺紋柱塞閥 產品名稱與型號②內螺紋柱塞閥 口徑③內螺紋柱塞閥是否帶附件以便我們的為您正確選型④內螺紋柱塞閥的使用壓力⑤內螺紋柱塞閥的使用介質的溫度。二、若已經由設計單位選定三精公司的內螺紋柱塞閥型號，請按內螺紋柱塞閥 型號直接向我司銷售部訂購。三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的三精閥門公司專家為您審核把關。感謝您訪問我們的網站【http://www.dashazhu.cn三精公司】如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
