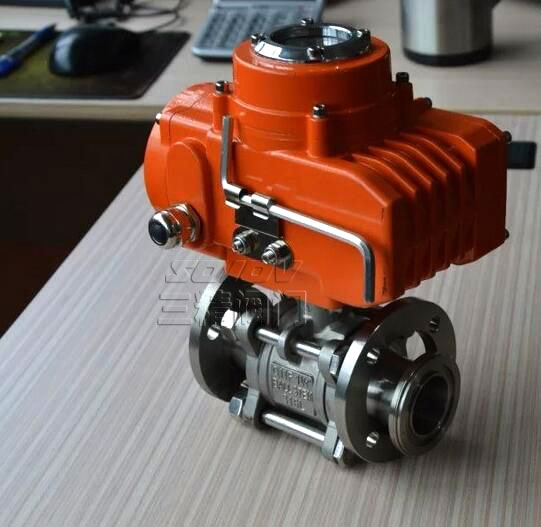

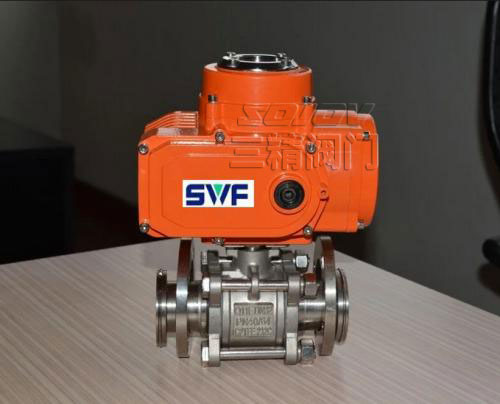

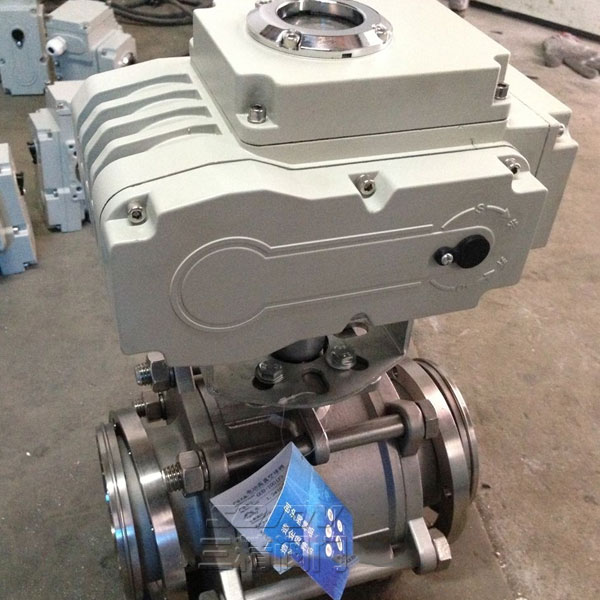

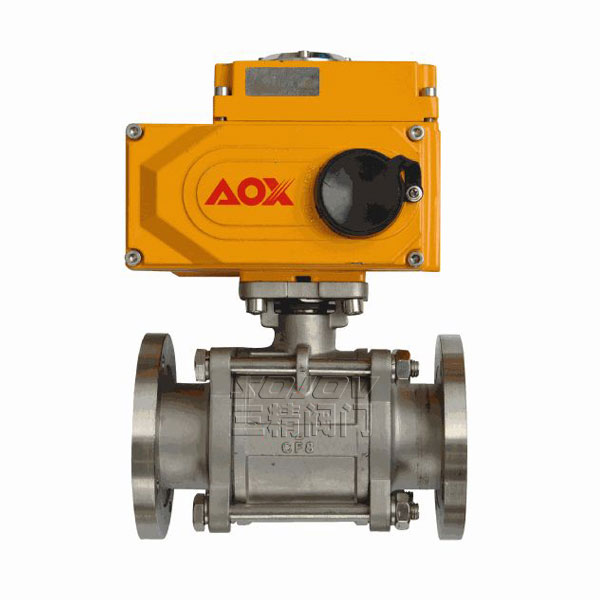

                     GUD系列電動真空球閥
GUD系列電動真空球閥是在1.3×10-7~6×105Pa的真空系統中用來開啟或隔斷氣流的氣動閥門,廣泛適用各類氣體,液體等正、負壓力管道系統,符合GMP標準。
                    下一個產品:沒有了
上一個產品:GUD電動真空球閥






GUD系列電動真空球閥用途和使用范圍:
GUD系列電動真空球閥是在1.3×10-7~6×105Pa的真空系統中用來開啟或隔斷氣流的氣動閥門,廣泛適用各類氣體,液體等正、負壓力管道系統,符合GMP標準。
GUD系列電動真空球閥主要性能:


		● 漏率: ≤1.3×10-9Pa.M3/S;
● 壓力范圍:1.3×10-7Pa~6×105pa;
● 工作溫度:-30℃~+232℃;
● 工作電壓:220V;
● 工作介質:水、蒸氣、酸、堿;
● 安裝位置:任意;
● 壽命:≥20000次。
原理:采用電動執行器驅動閥桿轉 90o達到開關目的。

GUD系列電動真空球閥的性能特點:
		● 密封結構設計獨特,漏率可達到<1×10-10Pa.M3/S,改變了球閥不能滿足高真空、超高真空的現狀;
● 開關扭矩小,配置電動執行器小,工作穩定、可靠;
● 結構緊湊,重量輕,外形簡潔、美觀;
● 該閥既能適用高真空,又能適用一定的正壓力下使用;
由于球閥全通導,又能達到超高真空要求,所以也能適用于加速器真空系統。

密封件 增強聚四氟乙烯
	● 開關扭矩小,配置電動執行器小,工作穩定、可靠;
● 結構緊湊,重量輕,外形簡潔、美觀;
● 該閥既能適用高真空,又能適用一定的正壓力下使用;
由于球閥全通導,又能達到超高真空要求,所以也能適用于加速器真空系統。
主要零件材料:
閥體 304、316L; 球體 316L;密封件 增強聚四氟乙烯
法蘭連接尺寸
快卸法蘭連接尺寸 (標準:GB4982)
|
						型 號
					 |
						DN
					 |
						A
					 |
						B
					 |
						L
					 |
						H
					 |
|
						GUD-16R
					 |
						16
					 |
						30
					 |
						12.2
					 |
						75
					 |
						220
					 |
|
						GUD-20R
					 |
						20
					 |
						40
					 |
						26.2
					 |
						90
					 |
						230
					 |
|
						GUD-25R
					 |
						25
					 |
						40
					 |
						26.2
					 |
						100
					 |
						240
					 |
|
						GUD-32R
					 |
						32
					 |
						55
					 |
						34.2
					 |
						110
					 |
						252
					 |
|
						GUD-40R
					 |
						40
					 |
						55
					 |
						41.2
					 |
						120
					 |
						265
					 |
衛生級法蘭連接尺寸 (標準:ISO-2852)
|
						型 號
					 |
						DN
					 |
						A
					 |
						B
					 |
						L
					 |
						H
					 |
|
						GUD-16R
					 |
						16
					 |
						34
					 |
						27.5
					 |
						75
					 |
						220
					 |
|
						GUD-20R
					 |
						20
					 |
						50.5
					 |
						43.5
					 |
						90
					 |
						230
					 |
|
						GUD-25R
					 |
						25
					 |
						50.5
					 |
						43.5
					 |
						100
					 |
						240
					 |
|
						GUD-32R
					 |
						32
					 |
						50.5
					 |
						43.5
					 |
						110
					 |
						252
					 |
|
						GUD-40R
					 |
						40
					 |
						50.5
					 |
						43.5
					 |
						120
					 |
						265
					 |
|
						GUD-50R
					 |
						50
					 |
						64
					 |
						56.5
					 |
						135
					 |
						285
					 |
|
						GUD-65R
					 |
						65
					 |
						77.5
					 |
						70.5
					 |
						150
					 |
						330
					 |
|
						GUD-80R
					 |
						80
					 |
						91
					 |
						83.5
					 |
						200
					 |
						390
					 |
|
						GUD-100R
					 |
						100
					 |
						119
					 |
						110
					 |
						250
					 |
						440
					 |
活套法蘭連接尺寸 (標準:GB6070)
|
						型 號
					 |
						DN
					 |
						A
					 |
						B
					 |
						n
					 |
						c
					 |
						L
					 |
						H
					 |
|
						GUD-16R
					 |
						16
					 |
						60
					 |
						45
					 |
						4
					 |
						6.6
					 |
						75
					 |
						220
					 |
|
						GUD-20R
					 |
						20
					 |
						65
					 |
						50
					 |
						4
					 |
						6.6
					 |
						90
					 |
						230
					 |
|
						GUD-25R
					 |
						25
					 |
						70
					 |
						55
					 |
						4
					 |
						6.6
					 |
						100
					 |
						240
					 |
|
						GUD-32R
					 |
						32
					 |
						90
					 |
						70
					 |
						4
					 |
						9
					 |
						110
					 |
						252
					 |
|
						GUD-40R
					 |
						40
					 |
						100
					 |
						80
					 |
						4
					 |
						9
					 |
						120
					 |
						265
					 |
|
						GUD-50R
					 |
						50
					 |
						110
					 |
						90
					 |
						4
					 |
						9
					 |
						135
					 |
						285
					 |
|
						GUD-65R
					 |
						65
					 |
						130
					 |
						110
					 |
						4
					 |
						9
					 |
						150
					 |
						330
					 |
|
						GUD-80R
					 |
						80
					 |
						145
					 |
						125
					 |
						8
					 |
						9
					 |
						200
					 |
						390
					 |
|
						GUD-100R
					 |
						100
					 |
						165
					 |
						145
					 |
						8
					 |
						9
					 |
						250
					 |
						440
					 |
