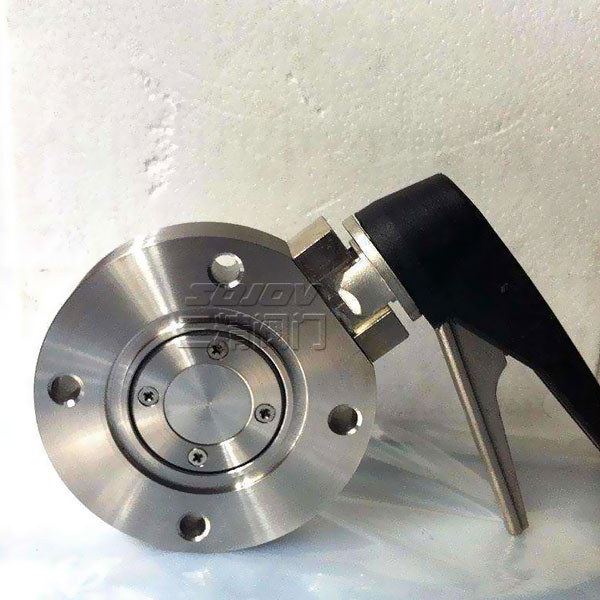

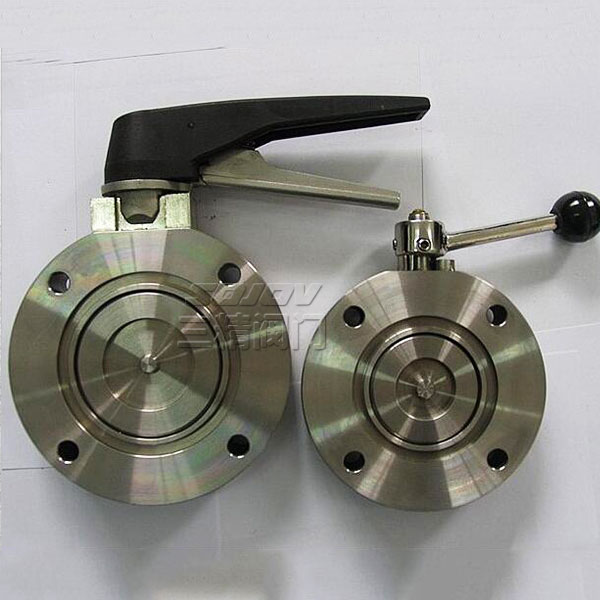

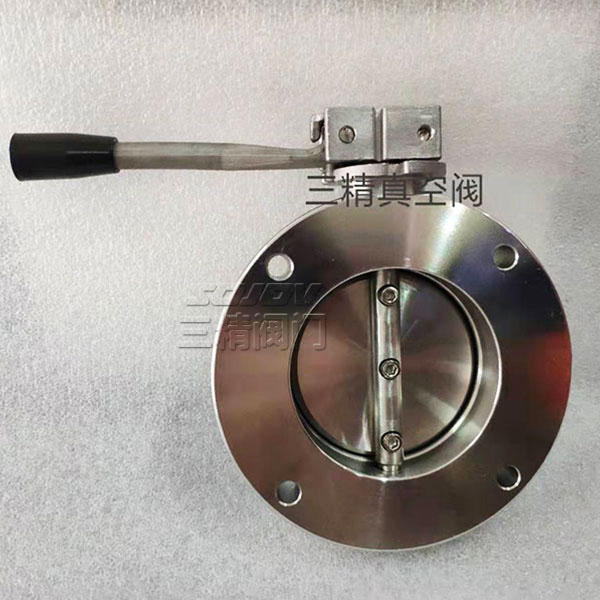

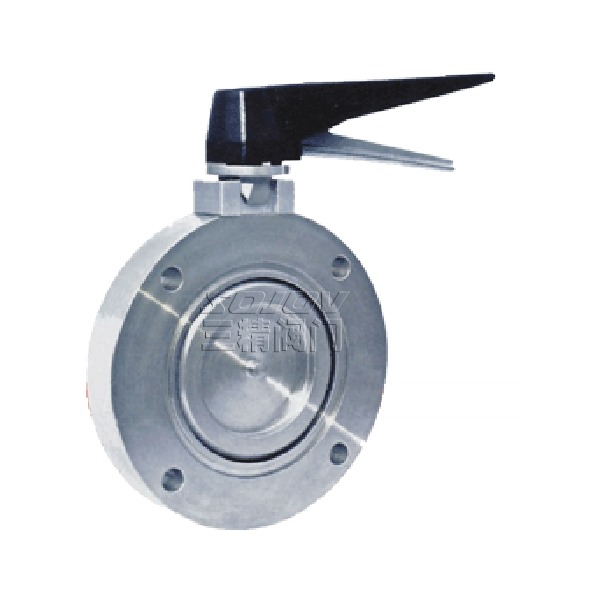

GI型高真空蝶閥概述
GI型高真空蝶閥用于接通或切斷真空管路中的氣流。適用介質為純凈空氣和非腐蝕性氣體。
GI High Vacuum Butterfly Valve
GI high vacuum butterfly valve is used to put through or cut off the airflow in vacuum pipeline. Applicable medium can be pure air and noncorrosive gases.
GI型高真空蝶閥主要技術性能
Main Technical Performance
| 適用范圍：Applicability | 105～1.3×10-4Pa |
| 閥門漏率：Valve Leak Rate | ≤1.3×10-4Pa.L/S. |
| 適用溫度：Applicable Temperature |
-25～+80℃(丁腈橡膠) -30～+150℃(氟橡膠) |
| 安裝方向：Mounting Direction | 任意 |
主要零件材料
Materials of Main Parts
閥體、閥蓋、閥桿：碳鋼或不銹鋼
密封件：丁腈橡膠、氟橡膠。
Body, bonnet and stem: carbon steel or stainless steel
Sealing element: NBR, Viton
外形及連接尺寸(mm)
Overall and Connection Dimensions(mm)
|
Model
型號 |
DN
|
D
|
Do
|
D1
|
B
|
H
|
B1
|
L
|
n-φc
|
|
GI-32
|
32
|
78
|
64
|
36
|
22
|
32
|
36
|
115
|
4-φ7
|
|
GI-40
|
40
|
85
|
70
|
44
|
22
|
40
|
36
|
115
|
4-φ7
|
|
GI-50
|
50
|
110
|
90
|
55
|
22
|
50
|
36
|
115
|
4-φ9
|
|
GI-65
|
65
|
125
|
105
|
70
|
26
|
130
|
38
|
135
|
4-φ9
|
|
GI-80
|
80
|
145
|
125
|
85
|
30
|
140
|
38
|
135
|
4-φ9
|
|
GI-100
|
100
|
170
|
145
|
105
|
30
|
153
|
38
|
135
|
4-φ12
|
|
GI-150
|
150
|
220
|
195
|
156
|
35
|
179
|
40
|
165
|
8-φ12
|
|
GI-200
|
200
|
275
|
250
|
208
|
40
|
208
|
40
|
185
|
8-φ12
|
|
GI-250
|
250
|
330
|
300
|
258
|
45
|
234
|
45
|
300
|
8-φ14
|
|
GI-300
|
300
|
380
|
350
|
308
|
55
|
300
|
55
|
350
|
8-φ14
|
|
GI-400
|
400
|
500
|
465
|
408
|
60
|
340
|
60
|
500
|
8-φ18
|
三精閥門訂購須知
1、根據使用場所、用途，且了解有關法規、規格、標準、方針、許用認可后既可選用適合各種要求的閥
2、確認閥門的工作條件、使用規格、適用介質、對應材質、操作方式、工作壓力、介質溫度；
3、確定與管道相匹配的公稱通徑：DN(mm)、NPS( " )；
4、確定與管道相連接方式：法蘭式、內(外)螺紋式、焊接式、對夾式、卡箍式、卡套式等；
5、確定閥門操作的驅動方式：手動、蝸輪蝸桿傳動、氣動、電動、液動、電磁動、電液動等；
6、確認閥門的類型：球閥、閘閥、蝶閥、截止閥、止回閥、調節閥、電磁閥、安全閥、減壓閥、疏水閥、針型閥、角座閥、隔膜閥、平衡閥、過濾器及其它特種閥；
7、確定閥門的使用形式：開關型、調節型、安全型、自動型、排放型等；
8、確定閥門殼體及內件的材料：碳鋼、合金鋼、不銹鋼、球墨鑄鐵、灰鑄鐵、銅合金、鋁合金、塑料等；
9、確定閥門的密封性能要求、密封等級或密封泄漏量；
10、確定閥門的防護涂層要求、包裝要求、運輸要求；
11、特殊需要的閥門還應確定：結構長度、閥門高度、外型尺寸、流阻、排放能力、流量特性、防護等級、防爆性能等參數；
12、確定閥門的安裝位置及姿勢。
