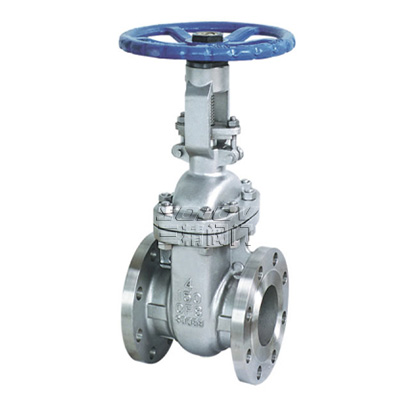

Z41W美標不銹鋼閘閥

美標法蘭連接鋼制閘閥適用于ANSI Class150～900、PN2.0～16.0MPa、JIS10～20K，工作溫度-29～425℃（碳鋼）及-40～500℃（不銹鋼）的名種管路上，用于截斷或接通管路中的介質。通過選用不同的材質，可適用于水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質。有手動、傘齒輪傳動及電動等。

下一個產品：Z41Y高壓不銹鋼閘閥

上一個產品：沒有了

分享到：

三精閥門

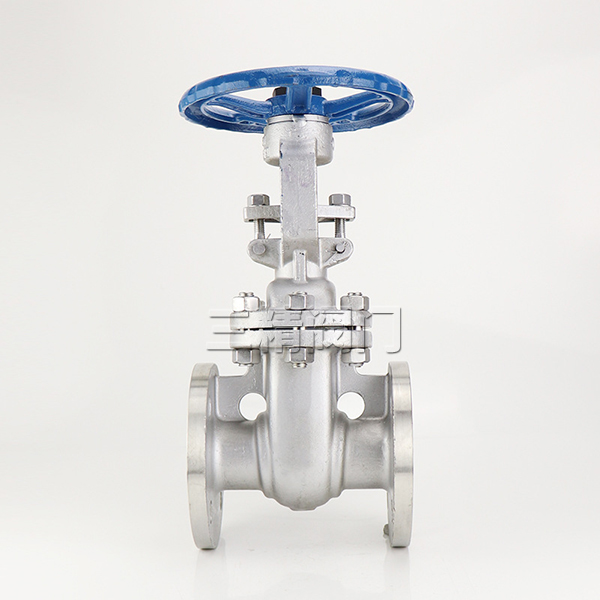

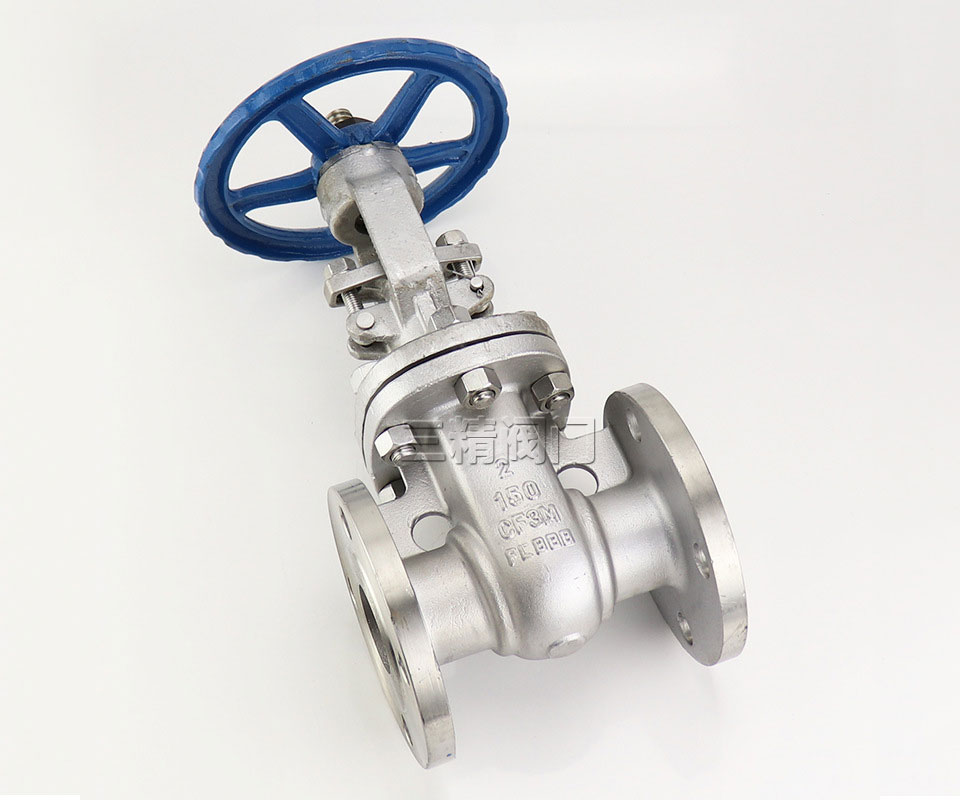

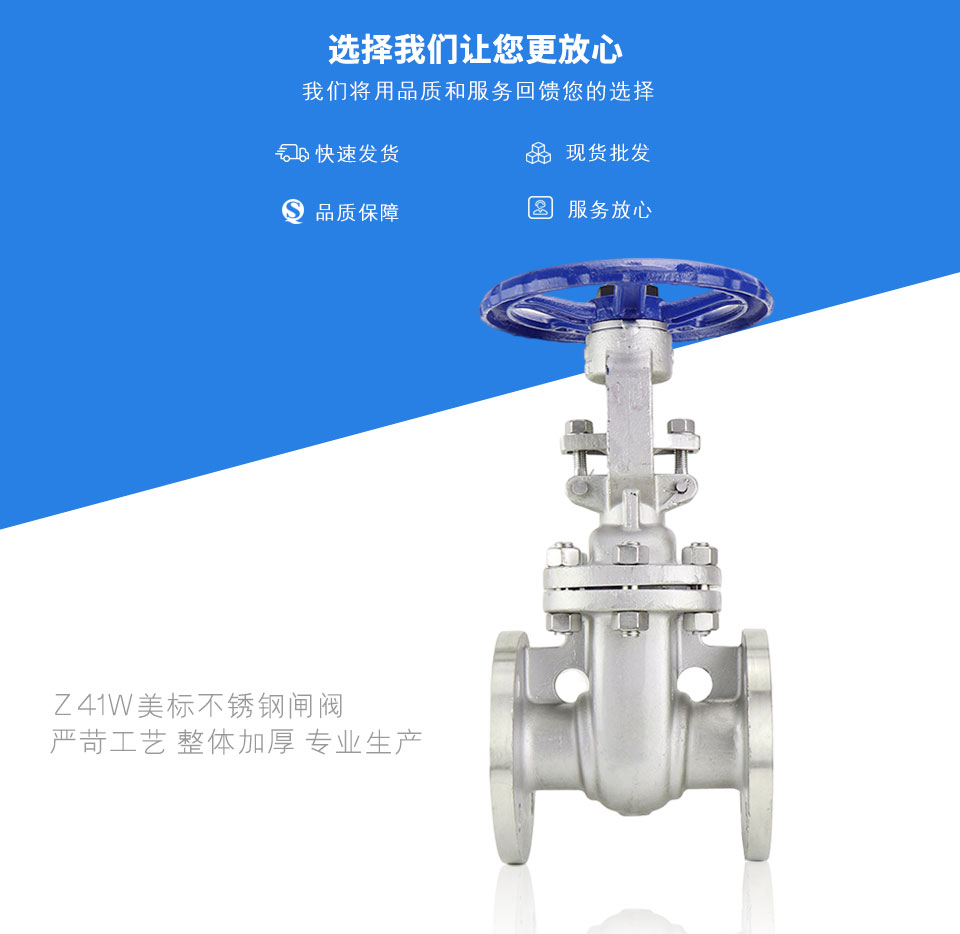

Z41W美標不銹鋼閘閥

選擇我們讓您更放心

Z41W美標不銹鋼閘用途

Z41W美標不銹鋼閘結構特點

①產品設計制造符合國外先進標準要求，密封可靠，性能優良。

②結構設計緊湊合理，造型美觀。

③采用楔式彈性閘板結構，中大口徑設置滾動軸承，啟閉輕松。

④閥體材料品種齊全，填料、墊片根據實際工況或用戶要求合理選配，可適用于各種壓力、溫度及介質工況。

⑤采用國內外多種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。

Z41W美標不銹鋼閘主要零件材質

零件名稱 Part Name	CF8系列 Line	CF3系列 Line	CF8M系列 Line	CF3M系列 Line	WCB系列 Line
閥體/閥蓋 Body/Cap	CF8	CF3	CF8M	CF3M	WCB
閥板 Brake	CF8	CF3	CF8M	CF3M	WCB
閥桿 Stem	F304	F304L	F316	F316L	1Cr13
填料 Stem Packing	PTFE編織	PTFE編織	PTFE編織	PTFE編織	石墨 Graphite
墊片 Gasket	PTFE+304	PTFE+304L	PTFE+316	PTFE+316L	石墨 Graphite+304
壓蓋 Gland Flange	CF8	CF3	CF8M	CF3M	WCB
填料壓環 Stuffing Ring	304	304L	316	316L	1CrMoA
螺栓 Bolt	A193-B8	A193-B8	A193-B8	A193-B8	35GrMoA
螺母 Nut	A194-8M	A194-8M	A194-8M	A194-8M	45

Z41W美標不銹鋼閘主要連接尺寸

型號Type	規格Size(mm)		尺寸
型號Type	inch	DN	L	D	D1	D2	b	Z-φd	H	D0
Z41W-150LB	1/2″	15	108	89	60.5	35	12	4-φ15	155	120
	3/4″	20	117	98	70	43	13	4-φ15	160	120
	1″	25	127	108	79.5	51	14.5	4-φ15	200	140
	1¼″	32	140	117	89	64	16	4-φ15	245	160
	1½″	40	165	127	98.5	73	17.5	4-φ15	285	180
	2″	50	178	152	120.5	92	19.5	4-φ19	315	200
	2½″	65	190	178	139.5	105	22.5	4-φ19	375	220
	3″	80	203	190	152.5	127	24	4-φ19	400	240
	4″	100	229	229	190.5	157	24	8-φ19	460	280
	5″	125	254	254	216	186	24	8-φ22	540	300
	6″	150	267	279	241.5	216	26	8-φ22	620	320
	8″	200	292	343	298.5	270	29	8-φ22	800	400
	10″	250	330	406	362	324	31	12-φ25	850	450
	12″	300	356	483	432	381	32	12-φ25	1000	500
	14″	350	381	533	476	413	35	12-φ29	1300	600
	16″	400	406	597	540	470	37	16-φ29	1400	600
	18″	450	432	635	578	533	40	16-φ32	1600	650
	20″	500	457	698	635	584	43	20-φ32	1850	650
	24″	600	508	813	749.5	692	48	20-φ35	2200	700
Z41W-300LB	½″	15	140	95	66.5	35	15	4-φ15	155	120
	¾″	20	152	117	82.5	43	16	4-φ19	160	120
	1″	25	165	124	89	51	18	4-φ19	200	140
	1¼″	32	178	133	98.5	64	19	4-φ19	250	160
	1½″	40	190	156	114.5	73	21	4-φ22	290	180
	2″	50	216	165	127	92	22	8-φ19	330	220
	2½″	65	241	190	149	105	25	8-φ22	385	250
	3″	80	283	210	168.5	127	29	8-φ22	410	280
	4″	100	305	254	200	157	32	8-φ22	480	300
	5″	125	381	279	235	186	35	8-φ22	630	350
	6″	150	403	318	270	216	37	12-φ22	690	350
	8″	200	419	381	330	270	41	12-φ25	830	450
	10″	250	457	445	387.5	324	48	16-φ29	1003	500
	12″	300	502	521	451	381	51	16-φ32	1137	600
	14″	350	762	584	514.5	413	54	20-φ32	7489	750
	16″	400	838	648	571.5	470	57	20-φ35	7581	800
	18″	450	914	711	628.5	533	60	24-φ35	2017	850
	20″	500	991	775	686	584	64	24-φ35	2228	900
	24″	600	1143	914	813	692	70	24-φ41	2650	950
Z41W-600LB	½″	15	165	95	66.5	35	15	4-φ15	155	120
	¾″	20	190	118	82.5	43	16	4-φ19	160	120
	1″	25	216	124	89	51	18	4-φ19	200	140
	1¼″	32	229	133	98.5	64	21	4-φ19	250	160
	1½″	40	241	156	114.5	73	23	4-φ22	290	180
	2″	50	292	165	127	92	26	8-φ19	350	250
	2½″	65	330	190	149	105	29	8-φ22	430	280
	3″	80	356	210	168	127	32	8-φ22	470	300
	4″	100	432	273	216	157	38	8-φ25	570	350
	5″	125	508	330	266.5	186	45	8-φ29	700	400
	6″	150	559	356	292	216	48	12-φ29	750	500
	8″	200	660	419	349	270	56	12-φ32	830	600
	10″	250	787	508	432	324	64	16-φ35	1210	650
	12″	300	838	559	489	381	67	20-φ35	1350	700
	14″	350	889	603	527	413	70	20-φ38	1600	750
	16″	400	991	686	603	470	77	20-φ41	1800	800
	18″	450	1092	743	654	533	83	20-φ44	2110	900
	20″	500	1194	813	724	584	89	24-φ44	2350	950
	24″	600	1397	940	838	692	102	24-φ52	2900	1000
