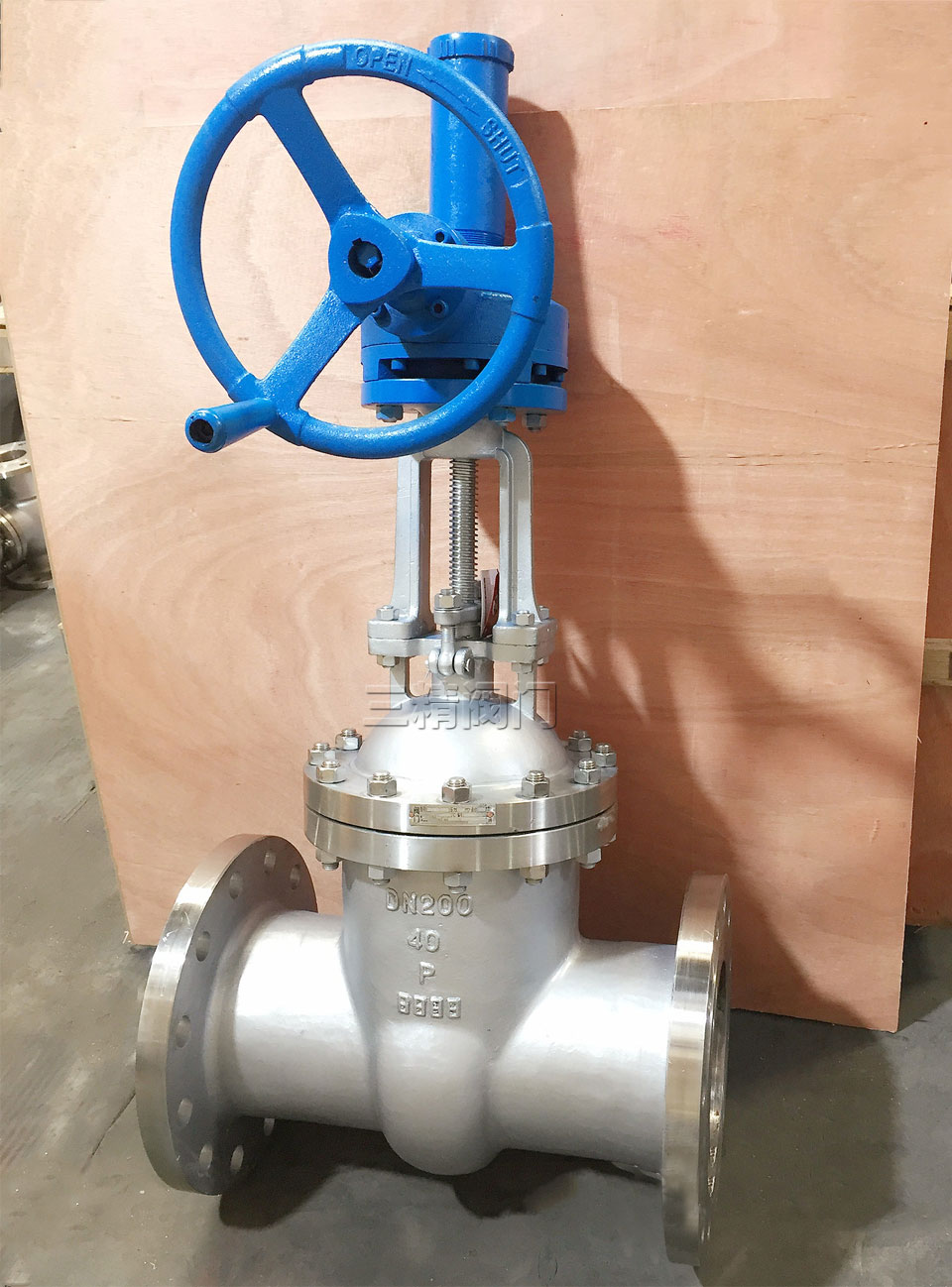

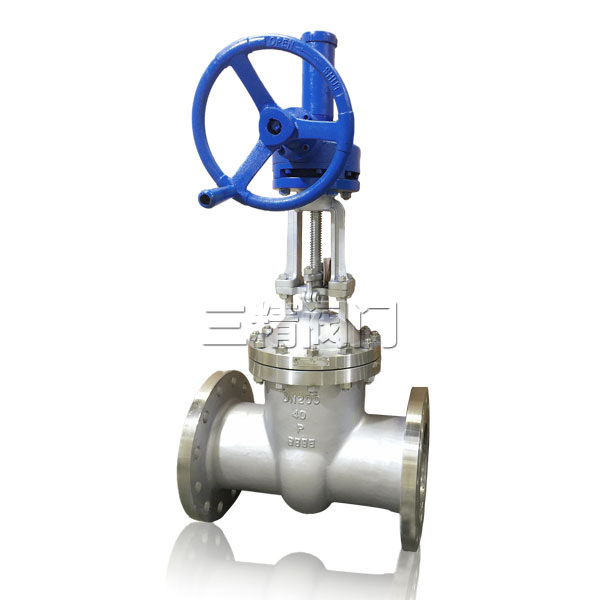

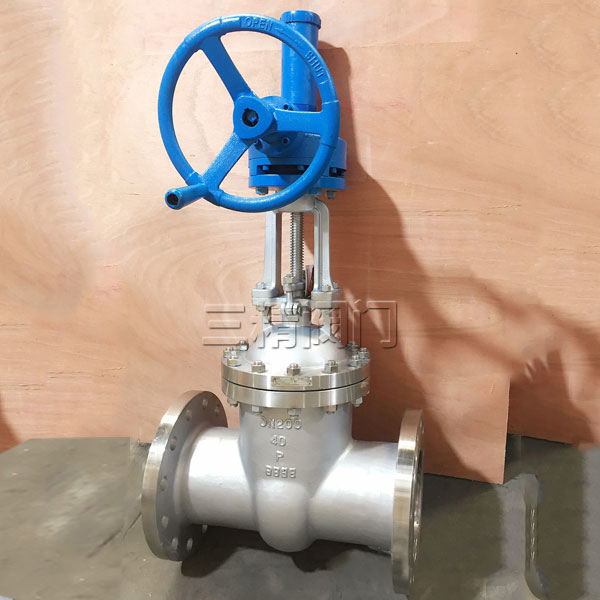

Z541W傘齒輪不銹鋼閘閥
Z541W傘齒輪不銹鋼閘閥流體阻力小 , 密封面受介質的忡刷和侵蝕小。開閉較省力。介質流向不受限制 , 不擾流、不降低壓力。形體簡單 , 結構長度短，制造工藝性好，適用范圍廣。 安裝水、汽管道上，作啟閉裝置用。
下一個產品：Z41W法蘭式不銹鋼閘閥
上一個產品：Z41Y高壓不銹鋼閘閥
Z541W傘齒輪不銹鋼閘閥概述
傘齒輪不銹鋼閘閥又稱閘板閥或閘門閥，應用最廣泛的一種閥門。它是通過閘板的升降來控制閥門的啟閉，閘板垂直于流體方向，改變閘板與閥座間相對位置即可改變通道大小。
Z541W傘齒輪不銹鋼閘閥優點
1、流體阻力小 , 密封面受介質的忡刷和侵蝕小。
2、開閉較省力。
3、介質流向不受限制 , 不擾流、不降低壓力。
4、形體簡單 , 結構長度短，制造工藝性好，適用范圍廣。
用途：安裝水、汽管道上，作啟閉裝置用。
Z541W傘齒輪不銹鋼閘閥結構簡述
1. 支管兩端為焊接連接，閥門的開啟和關閉由齒輪傳動裝置來控制。
2. 閥門關閉主要通過閥蓋上的錐齒輪機構及能夠調整的為雙式單閘板，萬向頂、夾圈等組成，借閥體內導向作升降運動。
3. 閥座密封面采用鈷基硬質合金堆焊而成，耐磨、抗擦傷性能好。
4. 閥桿表面經抗蝕性氮化處理，具有良好的抗腐蝕性和抗擦傷性。
5. 壓力自緊式密封機構，借介質壓力壓緊楔形密封圈來達到密封，介質壓力越高密封性能越好。
安裝說明： 1. 閥門安裝時必須垂直安裝在水平管道上， 介質可以從任何一側進入。管道沖洗干凈后， 才可安裝閥門。 2. 此閥在使用時，應全開或全關，不能作調節 閥使用。
Z541W傘齒輪不銹鋼閘閥性能范圍
|
型 號
Type |
公稱壓力
Nominal pressure |
試驗壓力Test pressure
|
工作溫度(℃)
Working Temperature |
適用介質
Suitable Medium |
||
|
強度(水)Mpa
|
密封(水)空氣(Mpa)
|
低壓密封(空氣)Mpa
|
||||
|
Z541W-64P(R)
|
6.4
|
9.6
|
7.0
|
0.6
|
≤200
|
ACETIC ACID
|
|
醋 酸 類
|
||||||
Z541W傘齒輪不銹鋼閘閥主要零件材料
|
零件名稱
Part name |
材 料Material
|
||
|
Z41Y-16i/25i/40i
|
Z41W-16P/25P/40P
|
Z41W-16R/25P/40R
|
|
|
閥體、閥蓋
Body donnet |
鉻 鎳 鋼
Ci Ni STEEL |
鉻鎳鈦鋼
Ci Ni Ti |
鉻鎳鉬鈦鋼
Ci Ni Mo Ti Steel |
|
閥 板
Wedge gate |
合金鋼+硬質合金
|
||
|
閥 桿
Stem |
合 金 鋼
ALLoy steel |
||
|
閥桿螺母
Stem |
鋁鐵青銅 Al bronze
|
||
|
手 輪
Hand wheel |
灰鑄鐵、可鑄鍛鐵 Castirom forageable casriron
|
||
訂貨須知：
