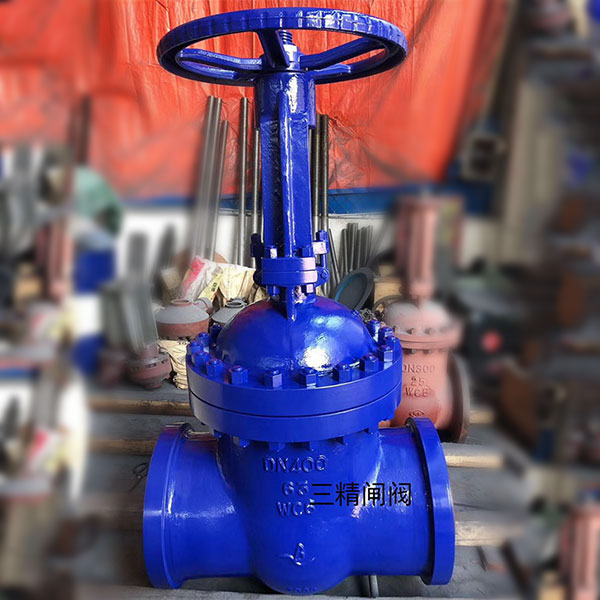

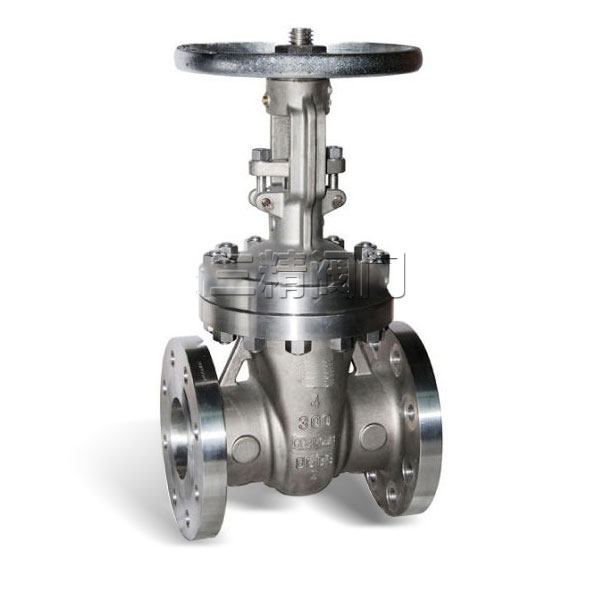

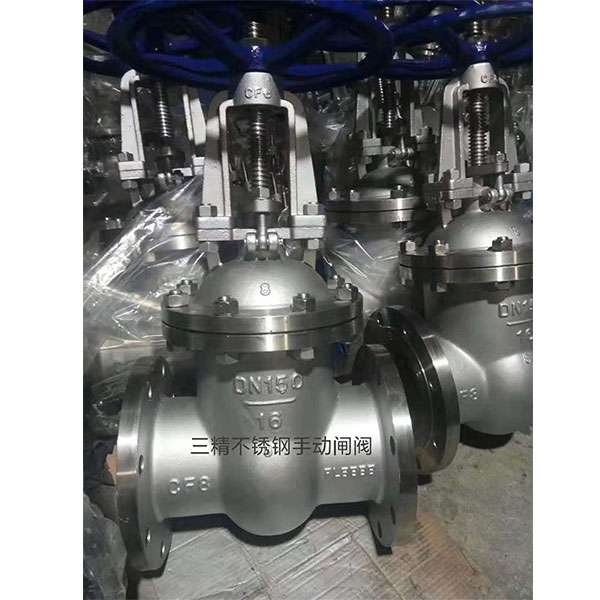

Z641W不銹鋼焊接閘閥
Z641W不銹鋼焊接閘閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。紋管截止閥只適用于全開和全關，不允許作調節和節流。
Z641W不銹鋼焊接閘閥概述
焊接閘閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。紋管截止閥只適用于全開和全關，不允許作調節和節流。
Z641W不銹鋼焊接閘閥執行標準
1. 高壓焊接閘閥制造與驗收技術條件按日本火力發電用閥門標準E101和JB/T 3595-2000的規定。
2. 結構長度按GB/T 15188.1-94的規定或按用戶提供的尺寸。
3. 焊接坡口按GB 12224-89的規定或按用戶提供的尺寸。
Z641W不銹鋼焊接閘閥結構特點
1.高壓焊接閘閥設計制造按JB/T3395等標準，可與國產設備配套使用。
2.閥門中腔采用壓力自緊式密封結構，密封性能越好。支管兩端為焊接結構。
3.閘板和閥座的密封面采用司太立(stellite)鈷基硬質合金扒焊而成，耐磨、耐高溫，耐腐蝕，抗擦傷性能好。
4.閥桿經調質和表面氮化處理，有良好的搞腐蝕性和抗擦傷性。
5.啟閉件的結構可根據用戶要求設計成單板、雙板、平行雙板等不同形式。
Z641W不銹鋼焊接閘閥性能規范
|
型號 |
公稱壓力 |
試驗壓力(MPa) |
工作溫度 (℃) |
適用介質 |
|
|
PN(MPa) |
強度試驗 |
密封試驗 |
|||
|
Z61Y-160 |
16 |
24 |
17.6 |
≤425 |
水、油品蒸汽 |
|
Z61Y-200 |
20 |
30 |
22 |
||
|
Z61Y-250 |
25 |
37.5 |
27.5 |
||
|
Z61Y-320 |
32 |
48 |
35.2 |
||
|
Z61Y-P54100V |
P54100V |
30 |
11 |
≤540 |
|
|
Z61Y-P54140V |
P54140V |
42 |
15.4 |
||
|
Z61Y-P54170V |
P54170V |
48 |
18.7 |
||
|
Z61Y-P57170V |
P57170V |
63 |
18.7 |
≤570 |
|
Z641W不銹鋼焊接閘閥零件材料
|
零件名稱 |
材料牌號 |
||
|
閥體 |
WCBA05 |
WC6 |
WC9 |
|
12Cr1MOV |
12CrlMOV |
||
|
閥蓋 |
WCB |
WC6 |
WC6 |
|
12Cr1MoV |
12Cr1MoV |
||
|
支架 |
WCB |
WCB |
WCB |
|
閘板 |
WCB |
WC6 |
WC9 |
|
閥桿 |
2Crl3 |
25Cr2MOV |
25Cr2MOV |
|
20CrlMOV1A |
20CrMOV1A |
||
|
閥座 |
25 |
304 |
304 |
|
密封環(墊片) |
包覆墊、增強柔性石墨 |
||
|
填料 |
增強柔性石墨 |
||
|
閥桿螺母 |
ZCuAl10Fe3 |
||
訂貨須知：
1、訂貨前請認真了解本產品，清楚標明規格、型號、材質、壓力、數量。
2、當使用的場合非常重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
3、訂購該產品時，請?jiān)敿?xì)填明訂貨單位，收貨單位，付款單位的名稱，通訊地址(包括所在省、市、地、區縣、街、號)。
4、訂購所有本公司產品均實行現款提貨或款到發貨。
