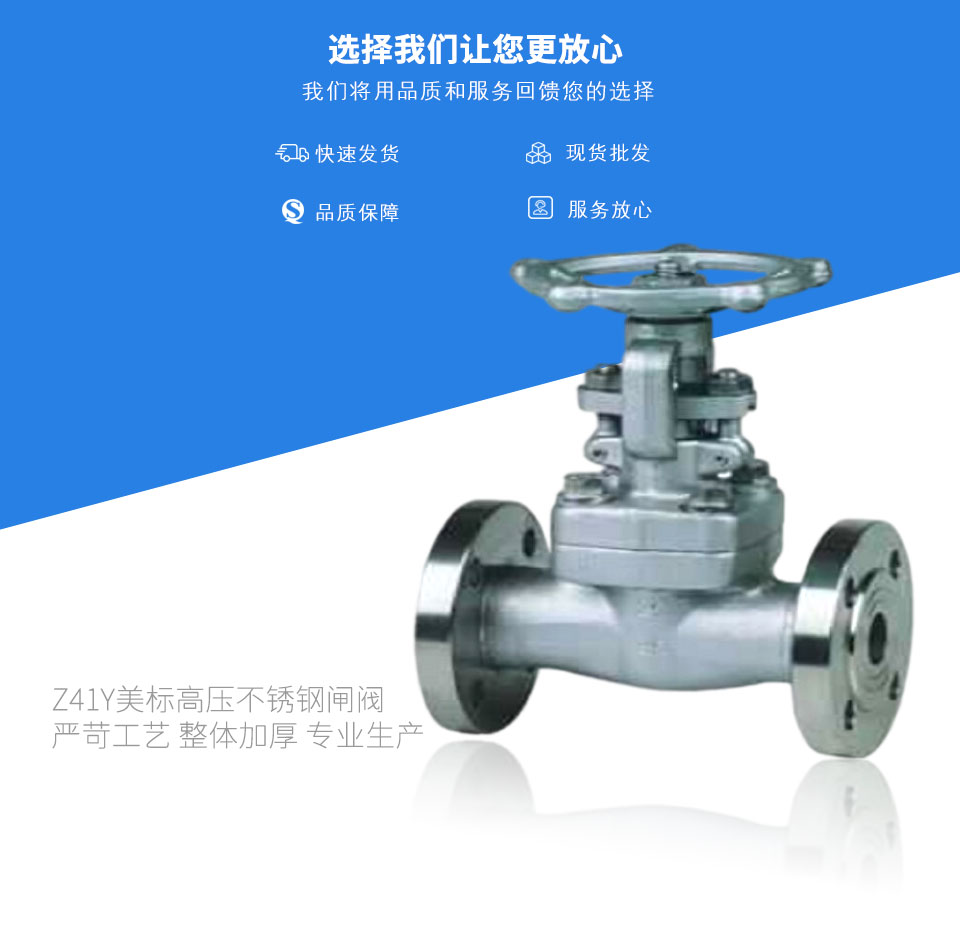

Z41Y美標高壓不銹鋼閘閥
美標法蘭閘閥適用于公稱壓力PN1.0～16.0MPa，工作溫度-29～425℃（碳鋼）及-40～200℃（不銹鋼）的名種管路上，用于截斷或接通管路中的介質。通過選用不同的材質，可適用于水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質，驅動方式有手動、傘齒輪傳動及電動。
Z41Y美標高壓不銹鋼閘閥概述
Z41Y美標高壓不銹鋼閘閥具有流體阻力小，適用的壓力、溫度范圍大等特點，是一種最常用的截斷閥，用于截斷或接通管路中的介質。
Z41Y美標高壓不銹鋼閘閥應用范圍
美標法蘭閘閥適用于公稱壓力PN1.0～16.0MPa，工作溫度-29～425℃（碳鋼）及-40～200℃（不銹鋼）的名種管路上，用于截斷或接通管路中的介質。通過選用不同的材質，可適用于水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質，驅動方式有手動、傘齒輪傳動及電動。
Z41Y美標高壓不銹鋼閘閥特點
①產品設計制造符合美國國家標準ANSIB16.34，美國石油學會標準AP16D和API600要求。
②結構緊湊、體積小、剛性好、密封安全可靠。
③關閉件（閘板）采用彈性結構，在工作中能自動補償由于異常負荷或溫度引起的閥體變形。因此，密封可靠，并且不會產生閘板楔柱。
④公稱通徑大于等于NPS1011，壓力級400磅級和公稱通徑大于等于NPSS611、壓力級600～2500磅級的手動閥門，其操做裝置中配有滾動軸承，啟閉輕松。
⑤主體材料、內件材料、填料、墊片、緊固件的材料可根據用戶要求或實際工況條件合理組合。
⑥閥座可為更掀式閥座，可任意組合與關閉密封面材質配對，以滿足工況要求，延長使用壽命。
Z41Y美標高壓不銹鋼閘閥標準
|
設計與制造
|
結構長度
|
法蘭尺寸
|
對焊連接尺寸
|
壓力溫度等級
|
試驗與檢驗 |
|
AP1 600
|
ANS1B16.10
|
ANS1B16.5a
|
ANS1B16.25
|
ANS1B16.34
|
AP1598
|
Z41Y美標高壓不銹鋼閘閥壓力試驗
|
公稱壓力
|
強度試驗
|
水密封試驗
|
氣密封試驗
|
|||
|
MPa
|
Lbf/in2
|
MPa
|
Lbf/in2
|
MPa
|
Lbf/in2
|
|
|
150
|
3.1
|
450
|
2.2
|
315
|
0.5～0.7
|
60～100
|
|
300
|
7.8
|
1125
|
5.6
|
815
|
||
|
600
|
15.3
|
2225
|
11.2
|
1630
|
||
|
900
|
23.1
|
3350
|
16.8
|
2440
|
||
|
1500
|
38.4
|
5575
|
28.1
|
4080
|
||
|
2500
|
64.6
|
9367
|
47.4
|
6873
|
||
Z41Y美標高壓不銹鋼閘閥主要零件材料及性能
|
殼體
|
ASTM A216WCB
|
ASTMA351 CF8
|
|||||||||
|
閘板
|
WCB
|
CF8
|
CF8M
|
Monel
|
|||||||
|
閥桿
|
F6a
|
F304
|
F316
|
Monel
|
F304
|
||||||
|
閘板密封面
|
13Cr
|
13Cr
|
STL
|
304
|
STL
|
316
|
STL
|
Monel
|
304
|
304
|
STL
|
|
閥座密封面
|
13Cr
|
STL
|
STL
|
304
|
STL
|
316
|
STL
|
Monel
|
304
|
STL
|
STL
|
|
殼體
|
ASTM A351 CF3
|
ADTM A351 CF8M
|
ASTM A351 CF8
|
||||||||
|
閘板
|
|||||||||||
|
閥桿
|
F304L
|
F316
|
F316L
|
||||||||
|
閘板密封面
|
304L
|
304L
|
STL
|
316
|
316
|
STL
|
316L
|
316L
|
STL
|
||
|
閥座密封面
|
304L
|
STL
|
STL
|
316
|
STL
|
STL
|
316L
|
STL
|
STL
|
||
Z41Y美標高壓不銹鋼閘閥外形尺寸
|
ANS1 Class150
|
|||||||||||||||||||||
|
NPS
|
2
|
21/2
|
3
|
4
|
6
|
8
|
10
|
12
|
14
|
16
|
18
|
20
|
24
|
26
|
28
|
30
|
32
|
36
|
40
|
42
|
|
|
L
|
RF
|
178
|
191
|
203
|
29
|
267
|
292
|
330
|
356
|
381
|
406
|
432
|
457
|
508
|
559
|
610
|
610
|
660
|
711
|
762
|
787
|
|
BW
|
216
|
241
|
283
|
305
|
403
|
419
|
457
|
502
|
572
|
610
|
660
|
711
|
813
|
864
|
914
|
914
|
965
|
1016
|
1067
|
1118
|
|
|
手動
|
H1
|
400
|
490
|
510
|
585
|
775
|
955
|
1160
|
1375
|
1570
|
1765
|
1980
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
Do
|
200
|
200
|
250
|
300
|
350
|
350
|
400
|
450
|
500
|
600
|
700
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
|
傘齒輪
|
H2
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
1668
|
1920
|
2115
|
2215
|
2600
|
2908
|
3046
|
3136
|
3293
|
3726
|
4060
|
4229
|
|
電動
|
H3
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
1668
|
1920
|
2115
|
2215
|
2600
|
2908
|
3046
|
3136
|
3293
|
3726
|
4060
|
4229
|
|
ANS1 Class300
|
|||||||||||||||||||||
|
NPS
|
2
|
21/2
|
3
|
4
|
6
|
8
|
10
|
12
|
14
|
16
|
18
|
20
|
24
|
26
|
28
|
30
|
32
|
36
|
40
|
42
|
|
|
L
|
RF
|
216
|
241
|
283
|
305
|
406
|
419
|
457
|
502
|
762
|
838
|
914
|
991
|
1143
|
1245
|
1346
|
1697
|
1524
|
1727
|
-
|
-
|
|
BW
|
216
|
241
|
283
|
305
|
406
|
419
|
457
|
502
|
762
|
838
|
914
|
991
|
1143
|
1245
|
1346
|
1697
|
1524
|
1727
|
-
|
-
|
|
|
手動
|
H1
|
470
|
525
|
535
|
635
|
805
|
1025
|
1230
|
1460
|
1645
|
-
|
1840
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
Do
|
200
|
200
|
300
|
300
|
350
|
400
|
450
|
500
|
600
|
-
|
600
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
|
傘齒輪
|
H2
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
1935
|
2155
|
2572
|
2908
|
3100
|
3135
|
3293
|
-
|
-
|
-
|
|
電動
|
H3
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
1935
|
2155
|
2572
|
2908
|
3100
|
3135
|
3293
|
3754
|
4120
|
4530
|
Z41Y美標高壓不銹鋼閘閥主要外形尺寸
|
ANS1 Class600
|
|||||||||||||||||
|
NPS
|
2
|
21/2
|
3
|
4
|
6
|
8
|
10
|
12
|
14
|
16
|
18
|
20
|
24
|
26
|
28
|
30
|
|
|
L
|
RF
|
292 | 330 | 356 | 432 | 559 | 660 | 787 | 838 | 889 | 990 | 1092 | 1194 | 1397 | 1448 | 1549 | 1651 |
|
BW
|
292 | 330 | 356 | 432 | 559 | 660 | 787 | 838 | 889 | 990 | 1092 | 1194 | 1397 | 1448 | 1549 | 1651 | |
|
手動
|
H1
|
474 | 530 | 547 | 703 | 913 | 1077 | 1276 | 1499 | - | - | - |
-
|
-
|
-
|
-
|
-
|
|
Do
|
250 | 250 | 300 | 350 | 450 | 500 | 600 | 680 | - | - | - |
-
|
-
|
-
|
-
|
-
|
|
|
傘齒輪
|
H2
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
1470
|
16250 | 2089 | 2211 | 2616 | 2921 | 2960 | 3050 | 3112 |
|
電動
|
H3
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
1470
|
16250 | 2089 | 2211 | 2616 | 2921 | 2960 | 3050 | 3112 |
|
ANS1 Class900
|
|||||||||||||||||
|
NPS
|
2
|
21/2
|
3
|
4
|
6
|
8
|
12
|
14
|
16
|
18
|
20
|
24
|
|||||
|
L
|
RF
|
368
|
419
|
381
|
457
|
610
|
737
|
965
|
1029
|
1130
|
1217
|
1321
|
1549
|
||||
|
BW
|
368
|
419
|
381
|
457
|
610
|
737
|
-
|
-
|
-
|
-
|
-
|
-
|
|||||
|
手動
|
H1
|
620
|
705
|
695
|
825
|
1065
|
1318
|
-
|
-
|
-
|
-
|
-
|
-
|
||||
|
Do
|
300
|
350
|
350
|
400
|
500
|
600
|
-
|
-
|
-
|
-
|
-
|
-
|
|||||
|
傘齒輪
|
H2
|
-
|
-
|
-
|
-
|
800
|
940
|
1691
|
1877
|
2143
|
2310
|
2750
|
3150
|
||||
|
電動
|
H3
|
-
|
-
|
-
|
-
|
800
|
940
|
1691
|
1877
|
2143
|
2310
|
2750
|
3150
|
||||
|
ANS1 Class1500 |
|||||||||||||
|
NPS |
2 |
3 |
4 |
6 |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
24 |
|
|
L |
RF |
371 |
473 |
549 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
|
BW |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
|
|
手動 |
H1 |
614 |
705 |
927 |
1191 |
1524 |
1854 |
2184 |
2216 |
- |
- |
- |
- |
|
Do |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
|
|
傘齒輪 |
H2 |
- |
- |
- |
1191 |
1524 |
1854 |
2184 |
- |
- |
- |
- |
- |
|
電動 |
H3 |
- |
- |
- |
1191 |
1524 |
1854 |
2184 |
2216 |
2316 |
2620 |
2840 |
3310 |
|
ANS1 Class2500
|
|||||||||||||||||
|
NPS
|
2
|
3
|
4
|
6
|
8
|
10
|
12
|
||||||||||
|
L
|
RF
|
451
|
578
|
673
|
914
|
1022
|
1270
|
1422
|
|||||||||
|
BW
|
451
|
578
|
673
|
914
|
1022
|
1270
|
1422
|
||||||||||
|
手動
|
H1
|
630
|
890
|
-
|
-
|
-
|
-
|
-
|
|||||||||
|
Do
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
||||||||||
|
傘齒輪
|
H2
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|||||||||
|
電動
|
H3
|
-
|
-
|
191
|
1347
|
1445
|
1692
|
1914
|
|||||||||
