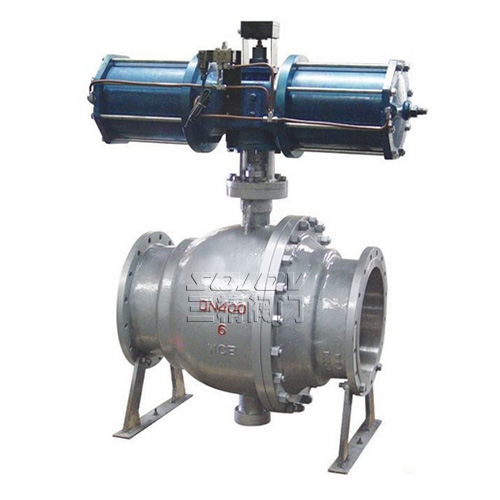

Q641F不銹鋼美標氣動球閥
Q641F-150LB不銹鋼美標氣動球閥是由雙作用（或單作用）氣動執行機構和美標閥體組成，根據客戶的不同需求，選配附件，如手輪，電磁換向閥（ASCO電磁閥、亞德客電磁閥、4M310電磁閥等）空氣過濾減壓閥、閥位反饋（限位開關）、閥門定位器（YT-1000R閥門定位器、西門子閥門定位器）
下一個產品：Q41H不銹鋼高壓球閥
上一個產品：Q941F不銹鋼美標電動球閥
Q641F不銹鋼美標氣動球閥概述
美標氣動球閥，是由雙作用（或單作用）氣動執行機構和美標閥體組成，根據客戶的不同需求，選配附件，如手輪，電磁換向閥（ASCO電磁閥、亞德客電磁閥、4M310電磁閥等）空氣過濾減壓閥、閥位反饋（限位開關）、閥門定位器（YT-1000R閥門定位器、西門子閥門定位器）。根據客戶提供的閥門的壓力、口徑、介質、介質的溫度等一系列參數，來確認具體的球閥的選型，包含閥體的材質，閥門的密封件等。美標氣動球閥連接方式有：法蘭連接、螺紋連接、焊接等。
氣動美標球閥廣泛應用于石油、化工、發電、造紙等各部門，以及人們日常生活中。
Q641F不銹鋼美標氣動球閥技術參數
| 公稱通徑(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 公稱通徑(in) | 1/2 | 3/4 | 1 | 1-1/4 | 1-1/2 | 2 | 1-1/2 | 3 | 4 | 5 | 6 | 8 |
| 設計依據 | API、ANS標準 | |||||||||||
| 設計標準 | API6D、ANSI B16.34 | |||||||||||
| 結構長度 | API6D、ANSI B16.10 | |||||||||||
| 連接法蘭 | API6D、ANSI B16.10 | |||||||||||
| 連接法蘭尺寸 | ANSI B16.5 | |||||||||||
| 試驗和檢驗 | API6D、API598 | |||||||||||
Q641F不銹鋼美標氣動球閥執行機構技術參數
| 執行器型號 | AT、AW系列單、雙作用氣動執行器 |
|---|---|
| 供氣壓力 | 0.4～0.7MPa |
| 氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 環境溫度 | -30～+70℃ |
| 作用形式 |
單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL) |
| 可配附件 | 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
Q641F不銹鋼美標氣動球閥結構尺寸
| 公稱通徑 | 外形尺寸 | 連接法蘭尺寸 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| mm | in | L | L1 | L2 | ~H | D | D1 | D2 | C | f | n-Φd |
| 15 | 1/2 | 108 | 141 | 71 | 204 | 89 | 60.5 | 35 | 10 | 1.6 | 4-Φ15 |
| 20 | 3/4 | 117 | 141 | 71 | 209 | 99 | 69.9 | 43 | 10.5 | 1.6 | 4-Φ15 |
| 25 | 1 | 127 | 159 | 83 | 214 | 108 | 79.2 | 51 | 11.5 | 1.6 | 4-Φ15 |
| 32 | 1-1/4 | 140 | 211 | 95 | 257 | 117 | 88.9 | 64 | 13 | 1.6 | 4-Φ15 |
| 40 | 1-1/2 | 165 | 248 | 107 | 274 | 127 | 98.6 | 73 | 14.5 | 1.6 | 4-Φ15 |
| 50 | 2 | 178 | 248 | 107 | 290 | 152 | 120.7 | 92 | 16 | 1.6 | 4-Φ19 |
| 65 | 2-1/2 | 190 | 269 | 123 | 310 | 178 | 139.7 | 105 | 18 | 1.6 | 4-Φ19 |
| 80 | 3 | 203 | 269 | 123 | 346 | 191 | 152.47 | 127 | 19.5 | 1.6 | 4-Φ19 |
| 100 | 4 | 229 | 345 | 152 | 378 | 229 | 190.5 | 157 | 24 | 1.6 | 8-Φ19 |
| 125 | 5 | 356 | 409 | 172 | 425 | 254 | 215.9 | 186 | 24 | 1.6 | 8-Φ19 |
| 150 | 6 | 394 | 550 | 215 | 468 | 279 | 241.3 | 216 | 25.5 | 1.6 | 8-Φ22 |
| 200 | 8 | 457 | 633 | 262 | 583 | 343 | 298.5 | 270 | 28.5 | 1.6 | 8-Φ22 |
