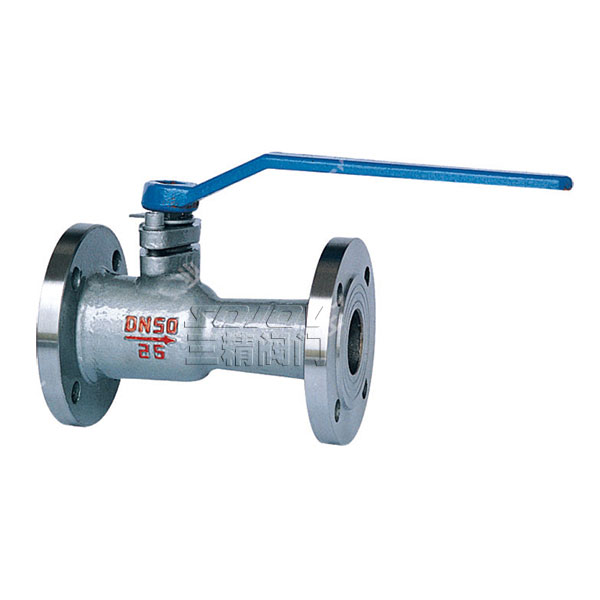

Q41M不銹鋼一體式球閥
三精公司設計整體高溫球閥是采用新型密封材料為閥座,經同類產品聚四氟乙烯做密封的球閥,使用壽命提高了3-5倍。具有性能穩定、密封可靠、磨擦力小、開關輕便、耐高溫、耐磨、耐油、耐腐蝕、使用壽命長等優點，“三精”牌高溫球閥與截止閥、柱塞閥、排污閥，結構長度相符，擴大了球閥使用范圍，廣泛用于石油、化工、橡膠、造紙、制藥等行業，可替代截止閥、柱塞閥、快速排污閥。適用介質：水、蒸汽、導熱油等酸類，使用溫度：≤350℃
產品概述
三精公司設計整體高溫球閥是采用新型密封材料為閥座,經同類產品聚四氟乙烯做密封的球閥,使用壽命提高了3-5倍。具有性能穩定、密封可靠、磨擦力小、開關輕便、耐高溫、耐磨、耐油、耐腐蝕、使用壽命長等優點，“三精”牌高溫球閥與截止閥、柱塞閥、排污閥，結構長度相符，擴大了球閥使用范圍，廣泛用于石油、化工、橡膠、造紙、制藥等行業，可替代截止閥、柱塞閥、快速排污閥。適用介質：水、蒸汽、導熱油等酸類，使用溫度：≤350℃
性能參數
| 型號 |
公稱壓力 (MPa) |
強度試驗壓力 (MPa) |
密封試驗壓 (MPa) |
適用溫度 (℃) |
適用介質 |
| QJ41M/F-16C | 1.6 | 2.4 | 1.8 | -28～+300 (M/F) | 導熱油、水、蒸汽、氣體、油品、硝酸類腐蝕性介質、醋酸類腐蝕性介質 |
| QJ41M/F-16C | 2.5 | 3.8 | 2.8 | -28～+350 (PPN) |
主要零部件材料:
| 序號 | 零部件名稱 | 材料 |
| 1 | 閥體 | 球墨鑄鐵、碳素鋼、鑄不銹鋼 |
| 2 | 密封圈 | (M/F)高強度耐磨碳結石墨≤300℃ (PPN)對蒞聚苯、溫度≤350℃ |
| 3 | 球 | 不銹鋼 |
| 4 | 填料 | 聚四氟乙烯 |
| 5 | 填料壓蓋 | QT450－10球墨鑄鐵 |
| 6 | 閥桿 | 碳素鋼、鉻不銹鋼 |
| 7 | 手柄 | 碳鋼 |
主要技術參數
| 型號 | 規格 | 尺寸 | |||||||
| L | D | D 1 | D 2 | z-φd | H | b | |||
| QJ41M/F-16 | 15 | 130 | 95 | 65 | 45 | 4-14 | 85 | 14 | |
| 20 | 150 | 105 | 75 | 55 | 4-14 | 95 | 16 | ||
| 25 | 160 | 115 | 85 | 65 | 4-14 | 103 | 16 | ||
| 32 | 180 | 135 | 100 | 78 | 4-18 | 105 | 18 | ||
| 40 | 200 | 145 | 110 | 85 | 4-18 | 120 | 18 | ||
| 50 | 230 | 160 | 125 | 100 | 4-18 | 195 | 20 | ||
| 65 | 290 | 180 | 145 | 120 | 4-18 | 195 | 20 | ||
| 80 | 310 | 195 | 160 | 135 | 8-18 | 215 | 22 | ||
| 100 | 350 | 215 | 180 | 155 | 8-18 | 253 | 24 | ||
結構特點及作用原理
該型閥門中的球體、密封圈采用了特殊的加工工藝和最新密封材料，使球體表面粗糙度和圓度達到標準要求，從而提高了密封性能和使用壽命、耐高溫的能力。 順時板動手柄帶動閥桿驅動球體旋轉，使介質順利通過。 高溫球閥的主要特點是本身結構緊湊，密封可靠，結構簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，易于操作和維修，適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯等，在各行業得到廣泛的應用。球閥閥體可以是整體的，也可以是組合式的。
